Hur man gör ånga uppvärmning i ett hus med en tegelugn

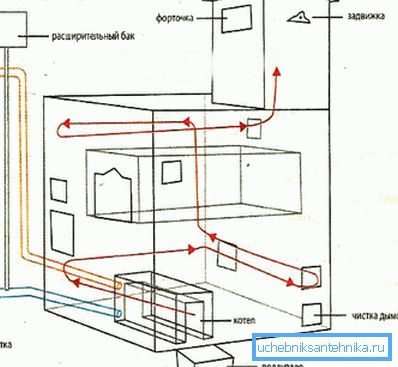

Vid val av värmesystem rekommenderas att man bor på den där bränsle är rikligt i detta område. Eftersom gas ännu inte har nått avlägsna platser försöker många installera värmeanordningar som använder fasta eller flytande bränslen. Vår uppgift idag är att förklara hur man gör ångvärme med egna händer med hjälp av en värmeväxlare installerad i en tegelugn.

Värmebäraren i ett sådant system kommer att vara antingen vatten eller ånga. Idag är vi intresserade av det andra alternativet, även om dessa två system ofta förväxlas med varandra. De har skillnader och är ganska allvarliga, därför är det i bostadshus endast tillåtet att använda vattenkretsen. Detta beror på den osäkra driften av ånguppvärmning, när det är nödvändigt att värma vätskan till en temperatur över 100 ° C.

Samtidigt är priset lägre än det för vatten, och moderna skyddsåtgärder hjälper till att undvika katastrofala konsekvenser. Installationen av ångvärme, t.ex. från en tegelugn, kräver emellertid mycket ansträngning och tid. Nedan lär vi oss mer om detta.

Princip för verksamheten

Nu överväga skillnaden mellan de två systemen, så att du inte är förvirrad. Det kommer också att höra om fördelarna och nackdelarna med ett sådant uppvärmningssystem.

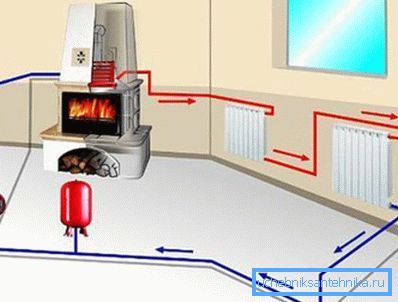

Låt oss överväga mer i detalj vad ångvärme är:

1. I en tank kokas vatten, vilket gradvis blir till ånga.
2. Då går det genom rörledningen till radiatorer, vilket ger det värme till rummet.
3. I batterier kondenserar värmeöverföringsfluiden.
4. Det resulterande vattnet strömmar in i expansionstanken och går in i värmeväxlaren igen.

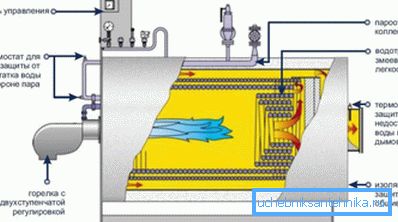

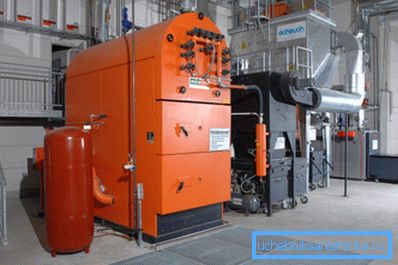

Tips: Generatorn för ångvärme kan fungera som panna, som arbetar med spillolja. Sådana system installeras ofta i tvättstugor och i garaget.

Observera att det är oönskat att använda en tegelugn med en ånggenerator för matlagning, eftersom den inte kan användas på sommaren. Bättre vid den här tiden att komma med ett alternativ alternativ. Det ska inte heller användas för plastledningar, det är inte avsett för sådana temperaturförhållanden.

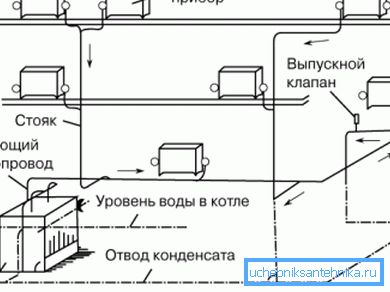

Monteringsmönster

Nedan ser vi de mest använda alternativen:

1. Applicera naturligt och mekaniskt cirkulationssystem kylmedel. I det första fallet måste värmeväxlaren placeras under nivån på alla rör och radiatorer i en vinkel. I det andra - krävs installation av en pump som ger oavbruten rörelse av värmeväxlaren.
2. Ettrörsuppvärmningssystemet i drift använder principen om seriell anslutning av radiatorer när kylvätskan rör sig genom rörledningen, flyttar från ett register till ett annat. Som ett resultat är den första den hetaste, samtidigt, den sista - nästan nedkyld. Vi rekommenderar att du använder ett sådant system för små rum upp till 80 m2.

1. Tvårörssystemet är väl lämpat för stora hus, i synnerhet två våningar stugor. I detta fall är radiatorerna inkopplade parallellt med tillförsel och kondenseringsrör. Kylmediet i detta system levereras till alla batterier med samma temperatur, så det har ingen tid att svalna.

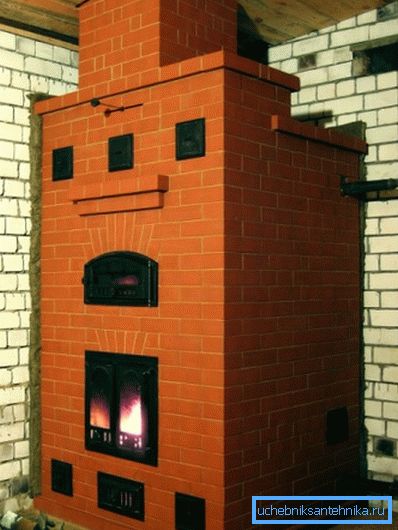

Den oberoende apparaten av ånguppvärmning från tegelugnen

Förbered utrustning och material:

• ge radiatorer under varje fönster;
• värmeväxlare - ånggenerator eller vattenrörspanna

• rör för ånga och kondensat. Det är lämpligt att använda galvaniserat stål eller koppar;
• kontakter, armbågar, rörklämmor, ventiler - ventiler för luftavlastning, ventiler;
• batterifack
• hydrauliskt lås för torkning av ångledning;
• reduktions- och kylenhet;

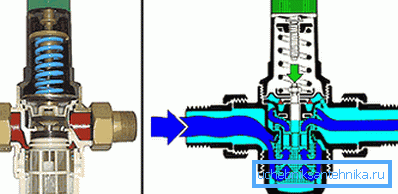

• för att minska trycket i systemet - tryckreduceringsventil;
• svetsmaskin;
• pump;
• kondensatuppsamlingstank.

Tips: rekommendera dyr utrustning att hyra.

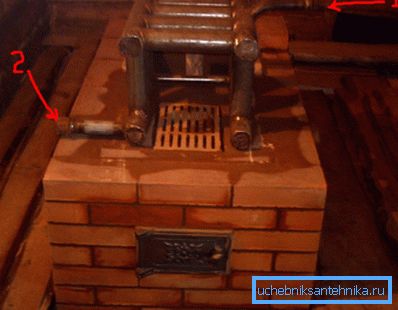

Du kan själv göra det eller beställa värmeväxlaren till en tegelugn:

1. Förbered metallrör med en väggtjocklek på 2,5 mm, liksom en svetsmaskin.
2. Anslut dem i form av en spole medan du övervakar svetsarnas kvalitet. Ungefärlig beräkning - 1 m2 av spolen kan ge upp till 9 kW.
3. Kontrollera läckor efter tillverkning. Vi rekommenderar inte att du använder vatten, eftersom slagginslutningar kommer att falla under högt tryck och fistlar kommer att dyka upp.

Det är bättre att använda en metod som kallas fotogen på krita. I så fall cirkulera alla svetsar med krita och häll petroleum i strukturen. Mel kommer att mörkas även när det gäller den minsta pormen, eftersom fotogen kommer läcka in i den.

process

Nedan följer en guide som hjälper dig att förstå det:

1. Montera värmeväxlaren i ugnsugnen under läggningsfasen.
2. Enligt det fördragen systemet under fönstren monteras batterierna. Genom att installera på varje kran för luftfrigöring.
3. Anslut till- och returledningarna till dem.

Tips: När naturlig cirkulation ger en liten sluttning med en hastighet av 3 mm per 1 m.

1. Installera säkerhetsventiler framför varje register av säkerhetsskäl samt en ventil framför hela systemet.
2. Placera en tryckreduceringsventil och kylutrustning vid början av rörledningen.
3. I slutet av rörledningen placeras en kondensatuppsamlingstank, som måste dräneras tillbaka till värmeväxlaren i en sluttning.

Tips: Använd inte en membranutvidgare för sådana ändamål, eftersom den är konstruerad för temperaturer upp till 85 ° C.

1. Om en cirkulationspump är försedd, montera den framför ugnen i returledningen.

Rekommendationer av specialister:

1. Om en tegelugn är utrustad med en värmeväxlare bildas mer sot i skorstenen än utan det, så det måste rengöras oftare.
2. Med kylvätskans naturliga omsättning ska ugnen placeras i källaren, då kondensatet kommer att flöda fritt till den lägsta punkten.
3. Montera alltid ventilen - detta förhindrar en eventuell olycka och systemet självt blir säkrare.

1. Observera, om du använder ett tvångssystem med en elektrisk pump, vid ett strömavbrott, är det mycket svårt att stoppa ugnsfunktionen.
2. I ett trähus är uppvärmning med ånga etablerad på samma sätt som i ett tegelhus. Du behöver bara uppfylla brandskyddskraven, skydda veden från överhettning.

slutsats

Från artikeln lärde du dig att göra ångvärme, liksom det faktum att dess användning i ett privathus är billigare än vatten, även om det är farligare att använda. Därför är det nödvändigt att strikt följa anvisningarna och ge systemet specialutrustning som ökar säkerheten.

Du kan beställa en värmeväxlare från specialister eller göra det själv. Installation och anslutning av radiatorer är inte svårt. Videon i artikeln hjälper dig att hitta ytterligare information om detta ämne.
