Hur man bygger en skorsten för en gaspanna: beställningen av

En av de nödvändiga elementen i något värmesystem i ett privat hus är pannan. Denna enhet, oavsett bränsle som används i den, måste installeras i enlighet med vissa krav, vilket garanterar att dess drift är korrekt och säker.

Överväg hur man utrustar skorstenen för en gaspanna, eftersom installationsanvisningarna har vissa svårigheter och nyanser.

Designfunktioner

Innan du installerar skorstenar för gaspannor måste du välja, köpa och installera enheten själv. De geometriska dimensionerna och andra egenskaper hos skorstenen beror på värmeenhetens tekniska egenskaper (läs även artikeln Rör och fittings av tvärbunden polyeten: tekniska egenskaper och installationsegenskaper).

Tänk på de viktigaste nyanserna som bör beaktas vid utformningen:

1. De vanligaste är runda mönster.. Ingen förhindrar dock användning av skorstenar för pannor med ett kvadratiskt tvärsnitt. Huvudkravet - skorstenens interna volym ska vara större än kammarens förbränningskammare.

Om du bestämmer dig för att stanna på ett runt rör, då för att bestämma sin inre volym, måste du veta produktens inre diameter. Om det inte anges på märkningen, är det för beräkningen nödvändigt att subtrahera tjockleken på rörväggarna från ytterdiametern.

Därefter substitueras de erhållna värdena i formeln:

S =? * d_intern * L

Där d_intern - Rörets inre diameter

L är längden på skorstenen.

Var uppmärksam! Röret för gaspanna skorstenen ska vara bredare än utloppet. Annars kan det vara svårt att docka pannan och avgassystemet.

1. Skorstenens höjd beror på hur långt det kommer från takets tak.

Här finns följande förhållande:

• Avståndet upp till 1,5 meter - Rörets övre skär måste vara minst 50 cm längre;
• avstånd från 1,5 till 3 meter - den övre skärningen kan spola med åsen eller högre;
• ett avstånd på mer än 3 meter - i detta fall är det nödvändigt att dra en linje som kommer att vara 10 grader under den horisontella linjen tagen genom takets högsta punkt (skorstenen ska inte vara lägre än den).

Om det efter att ha beräknat rörets inre volym visat sig att dess diameter inte räcker, bör du inte ta mycket detaljer eftersom priset blir mycket högre. Det är mer tillrådligt att bara öka längden på strukturen något.

Oberoende installation av skorstenen

Välja ett boendealternativ

Skorstenar för gaspannor är inte för komplexa system, men när du installerar dem med egna händer bör du ta hänsyn till många nyanser. Annars fungerar inte pannan ordentligt, vilket kan leda till dess uppdelning och i vissa fall - till ackumulering av avgaser i rummet och förgiftning av människor.

Innan du fortsätter med konstruktionen eller installationen, bör du välja en plats där röret ska ordnas.

Det finns två huvudalternativ:

• inuti huset;
• utanför byggnaden.

Både de första och andra alternativen har sina fördelar och nackdelar.

Tänk på funktionerna inomhusinstallation:

• om skorstenen för en fast bränslepanna passerar genom uppvärmda rum, behöver den inte värmas dessutom;
• Det finns en fara att ge avgaserna och deras tändning.
• Skorstenenheter är svårare att installera och reparera vid en uppdelning.

Om du bestämmer dig för att installera ett avgasutsläppssystem utanför hemmet, så finns det också för och nackdelar:

• en sådan skorsten är helt säker under driften;
• dess design är mindre komplicerad att installera;
• Röret repareras lätt i händelse av brott eller trycksättning.
• När du väljer det här alternativet måste du i förväg bestämma vad som ska isoleras pannans skorsten, eftersom det inte är tillåtet att frysa under vinterperioden.

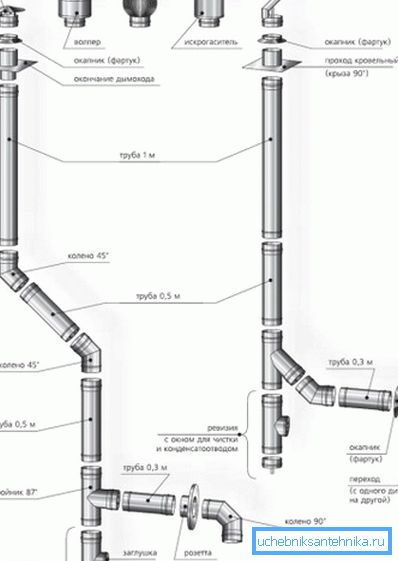

Skorstenens komponenter

Rör för avlägsnande av förbränningsprodukter från pannan, som arbetar med naturgas, består av följande obligatoriska delar:

• en adapter som förbinder pannans utlopp med ett utloppsrör;
• tee med en revision, utrustad med en montering, som är nödvändig för att avlägsna kondenserad fuktighet;
• fästelement - klämmor och fästen;
• kranar (om nödvändigt) - de måste installeras på minst 2 meter avstånd från värmeelementet, annars är det möjligt att minska tryckkraften.
• övergångsrör;
• rör;
• konisk spets.

Var uppmärksam! Röret för gaspannan måste ha en konisk ände. Konventionella bafflar och kepsar är förbjudna att installera. I extrema fall kan skäret lämnas helt oskyddat.

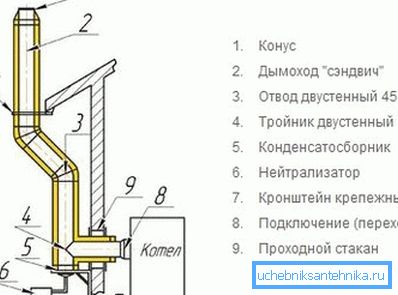

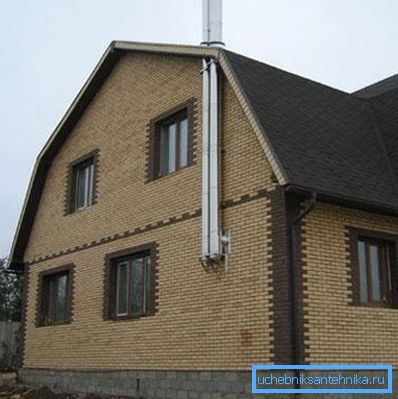

Installation av extern skorsten

Förfarandet för installering av avgassystemet för avgaser ligger utanför huset är som följer:

1. En adapter sätts på gaspannans munstycke, som passerar genom väggens tjocklek. Den ska passa tätt i murverket, så innan du gör ett hål flera gånger, kontrollera noggrant alla dimensioner och använd markeringarna.
2. Genom skorstenens vägg visas ute. Alla element som står i kontakt med tegelstenen (betong) måste vara noggrant isolerade.
3. Utanför lämningsdelen är revisionen fäst med en stub på den.
4. Monterat rör med önskad höjd. För att göra detta, använd det önskade antalet förvärvade länkar. Hela strukturen är fast vid husets vägg med klammer med parentes. Avståndet mellan intilliggande fästelement ska inte vara mindre än 2 meter.
5. Så snart skorstenen når önskad höjd läggs ett konformigt spets på det sista elementet.
6. Alla fogar bör spännas ytterligare med klämmor eller ståltråd.
7. Det är lämpligt att måla röret med färg som skyddar materialet mot korrosion och ger röret ett mer attraktivt utseende.

För installation av rörledningen är det önskvärt att använda speciella flerskiktsrör som inte kräver ytterligare isolering. Annars bör du ta hand om isoleringen själv.

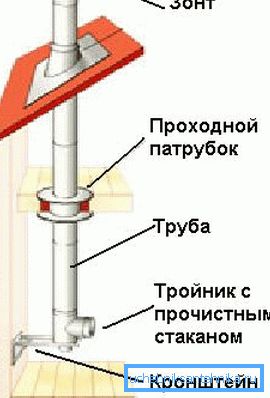

Montering av inre skorsten

Till skillnad från tidigare konstruktion, här innan du börjar arbeta bör du utföra några förberedande aktiviteter:

• markera interfloor överlappningar och taket på de platser där framtida skorstenen kommer att passera;
• klippa öppningarna på rätt ställen (alla dimensioner ska noggrant kontrolleras så att adapterns rör sätts in så tätt som möjligt).

Installationsprocessen i sig är som följer:

1. Vi monterar en specialadapter på utloppet på pannan.
2. En ombyggnad med lock är fäst vid den, vilket är nödvändigt för rengöring av skorstenen, och sedan monteras huvudstödet med metallplåt, vilket kommer att fungera som grund för hela konstruktionen.
3. Vi monterar röret med hjälp av direkta komponenter och andra nödvändiga adaptrar (armbågar).
4. På platser där röret passerar överlappningen är det nödvändigt att använda speciella rör.
5. Ingångs- och utgångspunkterna i taket bör skyddas med metallplåtar vars diameter ska vara något större än skorstenens diameter.
6. Alla leder bör förstärkas med bultar eller bultas med ståltråd.
7. Strukturen är fastsatt på väggen med hjälp av parentes.

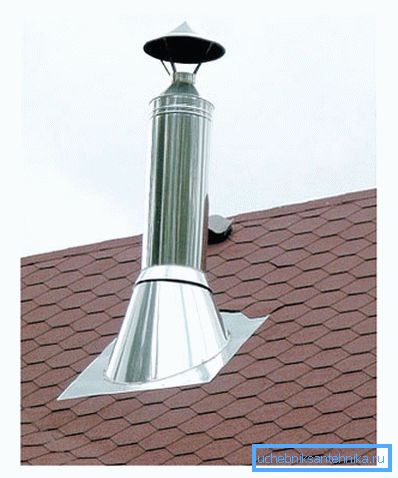

8. Den övre delen av röret måste skyddas med ett speciellt konformigt munstycke som förhindrar nederbörd och vind att komma in i röret.

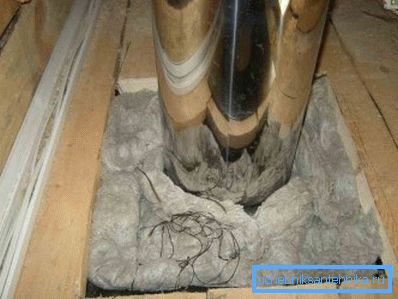

Skorsten isoleringsåtgärder

Platser där avgassystemet är i kontakt med material som lätt kan tändas bör vara noggrant isolerade. För att göra detta måste det använda röret försiktigt beläggas på alla sidor med en basaltmatta, isolerad metallfolie och en eldfast blandning. Golvbeläggningar kan dessutom skyddas med mineralull.

Glöm inte att kontrollera sömmarnas täthet. För att göra detta kan du förbereda en tvållösning och applicera den på lederna. Utseendet av bubblor kommer att indikera närvaron av hål som måste förseglas.

slutsats

En skorsten för en gaspanna i ett privat hus är en mycket viktig detalj. Det beror inte bara på värmesystemets korrekthet och effektivitet utan också på säkerheten hos människor i huset (se även artikeln Kopplingar för polyetenrör: 6 huvudtyper).

För mer information om installation av olika ventilations- och avgassystem finns i videon i den här artikeln.
