Hur man bestämmer den önskade effekten av radiatorer - en

Innan du köper någon värmningsradiator måste du känna till den önskade värmeffekten hos den här enheten. På grundval av dessa data utförs valet av antal sektioner faktiskt. Att hoppa över beräkningsfasen kan så småningom leda till en kränkning av mikroklimatet i rummet, så det kommer att vara användbart att bli bekant med beräkningsmetoden.

Om beräkningen av värmesystemet

Vid detta tillfälle är det nödvändigt att se till att värmekammarens uppvärmningskapacitet ger en konstant temperatur i rummet under värmesäsongens kallaste tid. Det är nödvändigt att bestämma värmen från radiatorn för att bestämma det önskade antalet segment (se även artikeln Så här ansluter du radiatorer i ett centralt eller autonomt system).

Var uppmärksam! För att smidigt kunna reglera värmebatteriets funktion kommer installationen av en termostat inte att vara överflödig.

Hela processen utförs i flera steg:

• värmeförluster genom de inneslutande strukturerna beräknas;
• enligt den tekniska dokumentationen är värmeöverföringen av ett segment av den valda radiatorn utredd;
• beräknar det önskade antalet batterisegment.

Värmeförlustberäkning

Det här är det första som ska börja med när man ska bestämma kraften hos en värmningsradio.

Värme konsumeras genom:

• väggar, både yttre och inre (om rummet är gränsat till ett uppvärmt rum);
• golvet;
• tak;
• fönster och dörrar.

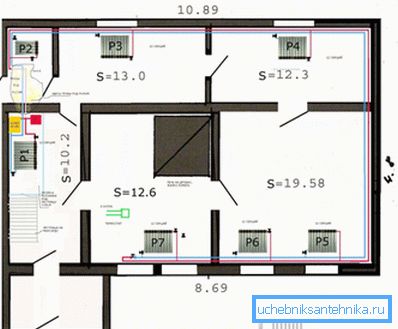

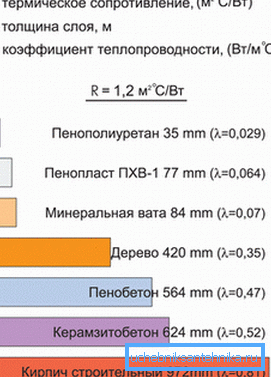

Förlustberäkningen utförs med hänsyn till materialets typ och tjocklek, används formeln

i denna formel

• Q - värmeförlust
• S - område av rummet, m²;
• ?t - temperaturskillnad inuti och utanför rummet,
• ? - referensvärde - värmeledningsförmåga, W / m •? С;
• v - tjocklek på den inneslutande strukturen, m.

Ur värmeförlustens synvinkel ligger de övre våningarna i ett nackdeligt läge, eftersom en ouppvärmd vinden ligger ovanför dem, och den yttre vinden är starkare. Så för dem kan den resulterande värmeförlusten ökas med ca 10%.

Var uppmärksam! Vid beräkningen behöver du inte glömma ventilationen, eftersom luftväxlingen på vintern inte stannar. För detta ändamål införs en multiplikationsfaktor 1.1-1.4. Större betydelse tas för intensiv ventilation av bostäder.

Radiatorberäkning

Om du har uppgifter om värmeförlust kan du gå vidare till valet av batteriet. I detta fall är det nödvändigt att ta hänsyn till enhetens effektivitet, till exempel är kraften hos stålstrålarna för upphettning sämre än bimetalliska motsvarigheter.

Det erforderliga antalet segment definieras som förhållandet mellan värmeförlust och värmeöverföring av ett segment. Men värmeutgångssektionen - passvärdet, tillverkaren måste ange det för varje modell av kylaren. Den använda formeln är:

i denna formel:

• n är det totala antalet batterisektioner, datorer;
• Q - värmeförlust, W;
• N-effekt av en sektion, W.

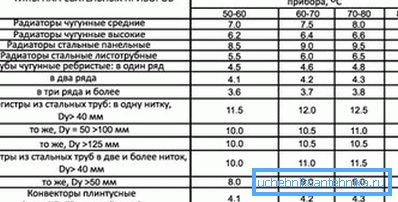

Man bör komma ihåg att passdata på kraften i 1: a segmentet ges för viss temperaturskillnad (vanligen 90/70). Men ganska ofta är kylvätskans temperatur olika, i det här fallet och värmeöverföringen av värmebatteriet varierar. Till exempel kraften i gjutjärnstrålarna när temperaturskillnaden ändras från 80-100 till 50-60 droppar med cirka 15-20%.

För att beräkna segmentets effekt med ett godtyckligt temperaturhuvud använder du formeln

i denna formel

• k - värmeöverföring, passvärde, W / m²•? Med;

• A - sektionsområde, m²;
• ?T - temperaturtryck, Beräknad med formeln

T_under och t_arr - kylvätskans temperatur respektive vid ingången till batteriet och ut ur det, med;

T_BR - rumstemperatur, ° C.

Förenklad metod

Om allt arbete i huset är gjort för hand, så är det ganska ofta, istället för en detaljerad beräkning, nöjda med ett ungefärligt urval. Det bör noteras att resultatet i detta fall, men inte mycket noggrant, kommer att komma ner för valet av radiatorn.

Det finns flera sätt att approximera beräkningen:

• med standardparametrar (takhöjd i rummet upp till 3 m, kylvätsketemperatur 85-90? С, 1 fönster och 1 dörr i rummet) kan beroende 100 W / 1 m användas² område. För ett rum med till exempel 20 m² behöver ett batteri som kan leverera värmeffekt på 2 kW;

Var uppmärksam! För hörnrum samt lägenheter på de övre våningarna introduceras en multiplikationsfaktor på 1,2. Priset på batterier är inte så högt, så det är bättre att fel.

• beräkning kan utföras med hänsyn till rummets kubikkapacitet. I det här fallet är det baserat på den andel som 200 W värmekraft kan värma 5 m.³ rumsutrymme.

Var uppmärksam! Praktiken visar att resultatet i detta fall visar sig vara överskattat med ca 10%.

Resultaten för båda metoderna bör vara ungefär lika. Det är mer praktiskt att jämföra dem med ett visst exempel. Antag att du behöver hämta en radiator för ett rum med mått på 5x5x3 meter, det har 1 glaserat fönster, 1 inredningsdörr, lägenheten ligger på nedre våningen.

Den första förenklade beräkningsmetoden innebär följande åtgärdssekvens:

• bestämd av rummet i rummet, 5x5 = 25m²;
• med tanke på andelen 100 W / 1 m², bestämmer enhetens kraft, i vårt fall 2,5 kW;
• kraften i en sektion av en specifik radiator är skrivet från passets egenskaper. Välj exempelvis aluminiummodellen A350, ett segment kan ge 138 watt termisk energi.
• räknade antalet segment, 2500/138 = 18,12? 19 stycken.

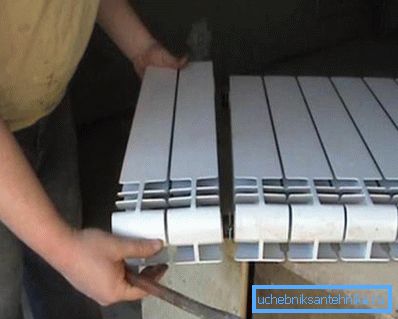

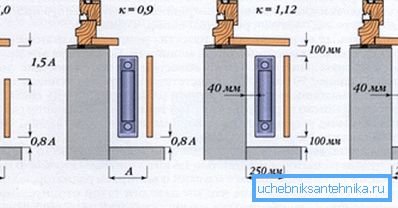

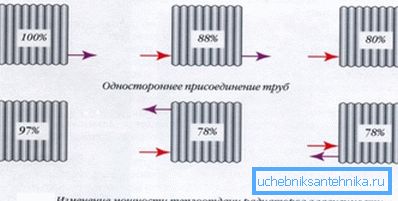

Var uppmärksam! Metoden för anslutning spelar också en stor roll i enhetligheten av dess uppvärmning, och därmed värmeöverföringen.

När du arbetar med den andra metoden kommer instruktionen att se ut så här:

• med tanke på andelen 200 W / 5 m³ Bestäm hur mycket luft som ska värma 1 sektion av det valda batteriet. I vårt fall kommer 1 sektion att värma upp 3,45 m³;
• bestäm rumsvolymen 5 • 5 • 3 = 75 m³;
• räknas antalet sektioner 75 / 3,45? 22 avsnitt.

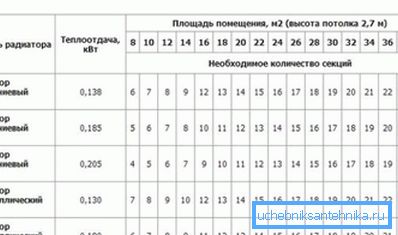

Felet i beräkningen med 2: a förenklade metoder var 13,6%, vilket inte är så dåligt för en ungefärlig beräkning. De erhållna resultaten överensstämmer med tillverkarens rekommendationer (visas i tabellen).

Sammanfattningsvis

För att upprätthålla ett normalt inomhusmikroklimat är det nödvändigt att uppnå en balans mellan intag och värmeförlust. Detta villkor kan endast uppfyllas med korrekt beräkning av värmesystemet som helhet och särskilt radiatorer. De beräkningsmetoder som föreslås i artikeln kan väl användas vid val av antal delar av ett uppvärmningsbatteri i en lägenhet eller ett privat hus (se här hur man fixar en värmningsradio med tillgängliga medel).

Videon är en kort instruktion om beräkning av värmebatteriet.
