Hur man beräknar värmeväxlare utan att använda komplexa

Batterier, vars pris är låga, är den vanligaste värmeanordningen som används överallt: i bostäder, kommersiella, industriella och offentliga byggnader. De består av metallhålelement fyllda med kylvätska.

När de värms upp ger de energi till rummen.

Komponenter i beräkningarna

1. Innan du köper enheter bör du vara uppmärksam på deras två tekniska egenskaper: ström och motstå tryck från värmeöverföringsvätskan.

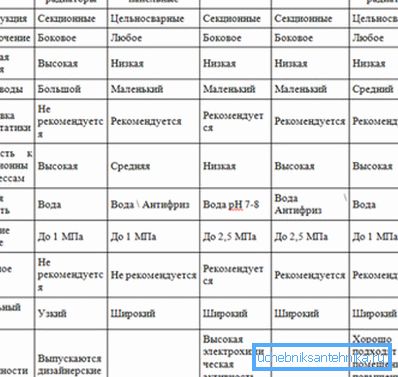

2. Det är nödvändigt att beräkna inte bara antalet enheter och element i dem, men också att välja materialet i radiatorerna.

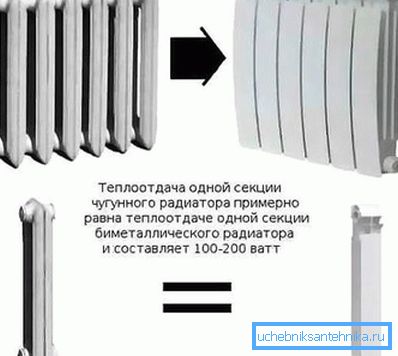

3. Det viktigaste som måste bestämmas är att en sektion kan frigöra maximal värmeenergi. Det vill säga, du behöver veta hur man beräknar kraften i radiatorer.
4. Detta värde kommer att ligga till grund för beräkningarna för hela värmesystemet.

Strömberäkning

1. Instruktionen säger att vid 1 m? rum krävde 100 watt värme. Genom att veta detta kan du bestämma hur många radiatorer du behöver. Därför måste du först och främst känna till det rum som kommer att värmas upp.
2. Vid beräkningen bör man också ta hänsyn till rummets höjd, antalet dörrar och fönster och deras material. Dessa faktorer bestämmer värmeförlusten i rummet.
3. Innan du beräknar radiatorn bör du bestämma lägsta temperaturen i ditt område och värmebärarens temperatur under en given period av året.

Var uppmärksam! Alla beräkningar måste göras med hjälp av koefficienterna, de finns i SNiP. Med tanke på dessa siffror kan du exakt bestämma uppvärmningsförmågan.

Den preliminära beräkningen är enkel: du måste multiplicera området i rummet med 100 watt. Sådana beräkningar är dock inte korrekta. För att justera dem och behöver koefficienter.

Prestandakorrigeringsfaktorer

Det finns två typer av faktorer: minskning och ökad effekt (se även artikeln Tvårörs eller ettrörsuppvärmningssystem - den eviga frågan).

Den första av dem tillämpas i följande fall.

1. Om fönsterenheterna är plastkammar med flera kammare multipliceras preliminära siffran med 0,2.

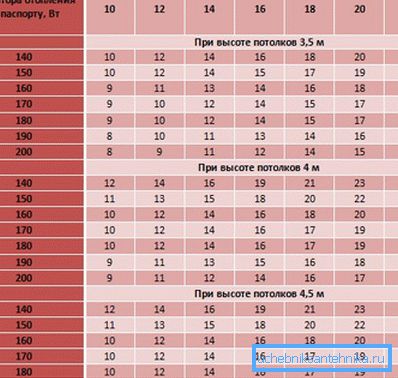

2. När höjden på rummet är mindre än standarden (3 meter) är reduktionsfaktorn förhållandet mellan den faktiska höjden och standardekvivalenten. Så, om höjden på rummet är 7 m, då koefficienten: 2,7: 3 = 0,9.
3. När värmepannan drivs med ökad effekt, minskar varje 10 ° av värmeenergin som genererar batteriernas kapacitet med 15%.

Effektfaktorer tillämpas under följande omständigheter.

1. När höjden på rummet är högre än standarden beräknas koefficienten på samma sätt som vid låga tak.
2. När lägenheten är rumpa, innan du beräknar värmningsradiatorns kapacitet, används koefficienten 1.8 för att öka denna indikator.
3. Om batterierna är anslutna underifrån läggs 8% till bascifret.
4. När värmepannan minskar värmebärarens temperatur under den kallaste tiden, för varje 10 ° minskning är det nödvändigt att öka effekten av radiatorer med 17%.
5. I de fall då negativa gatumperaturer når kritiska värden, måste effekten ökas med 2 gånger.

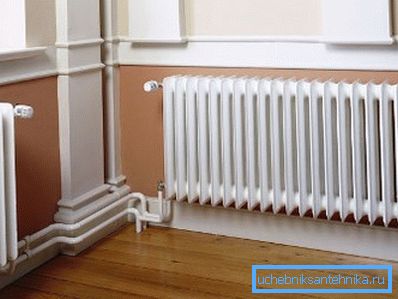

Så här bestämmer du antalet delar av ett batteri

Vid professionell design av värmesystem använder experter följande indikatorer och data.

1. Regim temperaturer i regionen på vintern.
2. Total värmeförlust på alla ytor av byggnaden.
3. Batterianslutningsdiagram.
4. Antal dörrar och fönster (antal kameror), deras dimensioner.
5. Frekvens i luftrum med angränsande rum och gatan.
6. Konstruktionstemperaturen för kylvätskans tillförsel och returflöde, liksom cirkulationshastigheten.
7. Batteriets termiska effekt, dess temperaturläge.
8. Driftstryck i värmesystemet.

Förenklad beräkningsteknik

Professionella beräkningar är mycket komplexa, så experter föreslår att egna händer enklare beräkningsmetoder, som är lämpliga för små privata hus och lägenheter.

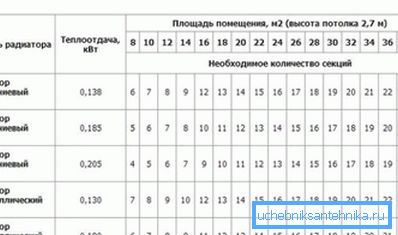

1. Den första metoden är den enklaste. I passet för de sålda varorna måste dess tekniska egenskaper anges. Bland dem är kraften i en sektion deklarerad av tillverkaren.

Hur man beräknar antalet radiatorer av denna metod.

Antag att parametern är 200 watt. Därefter bestämmer vi kraften som krävs för rymmeuppvärmning, med hänsyn tagen till koefficienterna.

Antag att det är 2,4 kW. Då blev det en enkel matematisk operation: 2400: 200 = 12. Så många sektioner bör installeras för att effektivt värma detta rum.

1. Det andra sättet är att utföra beräkningen, med beaktande av möjligheten hos en sektion att värma volymen på det rum som anges av tillverkaren. För detta ändamål beräknas rummets volym och sedan divideras med mängden värmeuppvärmning av en sektion.

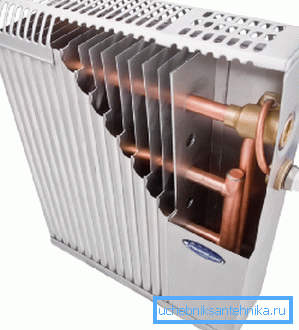

2. Ytterligare praktiska råd från mästarna, hur man beräknar bimetalliska radiatorer av uppvärmning.

Var uppmärksam! Alla batterier från olika material har nästan samma mått. Utövare noterade att med en rumhöjd på 2,7 m kan en sektion av vilken enhet som helst värma ett approximativt område på 1,8 m?

Antag att ett rum har en storlek på 20 m? Vi utför beräkningen: 20: 1.8 = 11.1. Det vill säga att det är nödvändigt att montera ett batteri med 11 sektioner.

slutsats

Som det var möjligt att förstå från artikeln, för en lägenhet eller ett litet hus är det inte svårt att beräkna och antalet värmeapparater. Om vi ​​pratar om en stor byggnad, är det bättre att använda tjänster av specialister (se även artikeln Om det golvmonterade tvårörsuppvärmningssystemet i ett tvåhus privathus är lönsamt).

Video i artikeln hjälper dig att lära dig mer om ämnet ännu mer.
