Hur man beräknar uppvärmning i huset utan hjälp

I den moderna världen ordnas ofta hemvärmesystem av ägarna själva för att inte spendera extra pengar. Men i det preliminära skedet krävs det att den rätta beräkningen av uppvärmningen av huset görs, då är vinterfrismen inte så dålig. Om beräkningar görs med ett stort fel, är det inte möjligt att uppnå maximal effektivitet samtidigt som bostaden säkerställs med värme.

Bestämning av värmekraft

För att ta reda på de nödvändiga parametrarna för ett uppvärmningssystem i en byggnad är det nödvändigt att tillämpa en speciell formel: Qt = V *? T * K / 860, där Qt är den värmekraft som krävs, V är byggnadsvolymen,? T är temperaturskillnaden, K är värmeförlustindikatorn. Den resulterande produkten av de angivna data delas med 860, för att översätta resultatet i kW / h.

Volym av uppvärmd föremål

När beräkningen av värmesystemet hemma är den viktigaste parametern sin kubikkapacitet, det vill säga det utrymme som ska värmas upp. Vidare föreslås att man gör beräkningar för byggnaden 68 med vinden.

Takhöjden är 3 m, och avståndet från foten till foten är 5 m.

1. Det första är att bestämma volymen på första våningen, för vilken bredden multipliceras med längden, och resultatet multipliceras dessutom med höjden. Det visar sig vara ett exempel: 6 * 8 * 3 = 144 cu. m.
2. Vidare beräknas kubikkapaciteten hos hela vinden.. I detta fall läggs en delning till ovanstående operationer, eftersom gavlarna har en triangulär form. Från detta går: 6 * 8 * 5/2 = 120 cu. m.
3. För att få den slutliga volymen är det nödvändigt att helt enkelt lägga till de resultat som erhållits i föregående stycken.. Som ett resultat kommer det att vara möjligt att bestämma det utrymme som ska värmas upp: 144 + 120 = 264 cu. m.

OBS! I denna situation övervägdes beräkningarna för ett objekt med en enkel form. Om byggnaden bygger på komplexa former är det bättre att bryta dem i enklare delar.

Temperaturskillnad

Termometerindikatorer inuti och utanför kommer att vara väldigt olika. Huvuduppgiften är att bestämma skillnaden mellan inomhus- och utomhusluftstemperaturer på vintern. Du kan bestämma denna parameter om du subtraherar mer från det minsta antalet.

Vid beräkningar är det nödvändigt att fokusera på den nivå av komfort som du vill få från den termiska installationen. Vanligtvis för bostadshus är den normala lufttemperaturen 18-20 grader. Denna siffra kan dock variera något beroende på ägarens preferenser.

Utetemperaturen kan bestämmas oberoende, men i vanliga fall används ett specialbord som återspeglar medelvärdena för stora städer.

Komplettera! Mer detaljerad information om klimatförhållandena i en viss region återspeglas i dokumentationen av SNiP 23-01-99. Alla parametrar presenteras i form av schematiska kartor och speciella tabeller.

Beräkningen av skillnaden mellan temperaturen på den yttre miljön och det inre utrymmet bör analyseras med ett konkret exempel. Om en indikator på 20 grader anses vara optimal i ett hus i Moskvaområdet är det nödvändigt att göra följande beräkningar: -28-20 = -48. Således lyckades man få skillnaden. Denna parameter kommer att ersättas med grundformeln utan minus.

Värmeförlustskoefficient

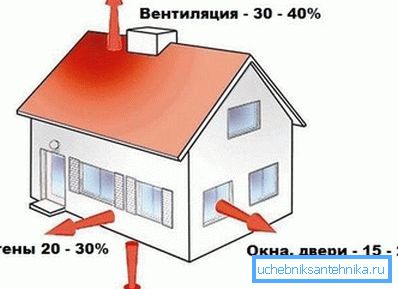

I vårt fall kommer denna indikator att vara ungefärlig, för att inte tillgripa komplexa beräkningar. Koefficienten beror på byggnadstypen och dess isolerande egenskaper.

Nedan finns de grundläggande värden som kan ersättas med formeln.

• Från 0,6 till 0,9 - en indikator för objekt med hög värmeisolering från alla håll. Det innebär att golven, taket, väggarna är isolerade och fönsteröppningarna är utrustade med dubbla fönsterfönster.
• Från 1 till 1,9 - värden inom detta område är lämpliga för byggnader med en genomsnittlig nivå av värmeisolering. Dessa inkluderar byggnader med dubbelt tegelverk och föremål byggda av 150150 mm trä.
• Från 2 till 2,9 - koefficienten är lämplig för förenklad konstruktion med ljusisolering. Byggnaden kan hänföras till denna kategori om den har ett enda tegelverk eller är konstruerad av en stång på 100100 mm.
• Från 3 till 4 - används indikatorn endast för ljuskonstruktioner som metallbehållare, enskinsramkonstruktioner och andra liknande konstruktioner.

Ett exempel! Vid beräkning av uppvärmning av ett lanthus, tillverkat av 150 x 150 mm bar och med dubbelglas, behöver du byta ut en enhet. Om det finns många Windows, kan värdet ökas till 1,5.

Utbyte av resultat

Efter att ha granskat de grundläggande parametrarna som används i formeln kan du gå direkt till beräkningarna. Beräkningar kommer att göras för strukturen, vars volym anges ovan.

Hans isoleringsnivå är mycket hög, och han är i Moskva-regionen. Det visar sig således: 264 * 48 * 1/860? 15 kW / timme.

Lämplig rördiameter

För att värmesystemet skall kunna fungera korrekt är det nödvändigt att korrekt bestämma diametrarna för de ledande elementen, annars kan det med tanke på hög effekt av hushållspannan för uppvärmning av huset inte vara möjligt att uppnå goda resultat.

I beräkningarna används följande formel: D = v354 * (0.86 * Q /? T) / V, där Q är värmebelastningen,? T är temperaturskillnaden vid pannans inlopp och utlopp, V är kylvätskans hastighet.

Värmebelastning

I det inledande skedet motsvarar denna parameter effektindikatorerna, men med förgrening av rörledningar kan värdet ändras. I de flesta privata hus är emellertid elementen förbundna i serie, därför är minskningen av tvärsnittet vanligtvis inte gjort. Om rören i systemet är separerade, ska det totala resultatet divideras med antalet grenar.

Temperaturskillnad

I detta fall mätt vid inloppet och utloppet. Efter att ha bestämt de två parametrarna subtraheras den mindre från det större numret. Om till exempel pannans utlopp är temperaturen 95 grader och vid den bakre ingången - 65, beräknas denna skillnad enligt följande: 95-65 = 30 grader.

Kylvätskans hastighet

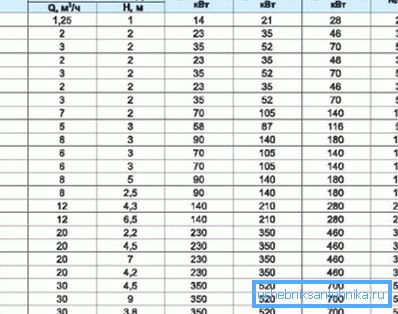

Cirkulation av varmt vatten i systemet kan ske på grund av temperaturskillnaden och med hjälp av en speciell pump, men hastigheten ska ligga inom området 0,8-1,5 m / s.

Om värdena överskrids kan det uppstå buller i rörledningen, vilket påverkar levnadsförhållandena negativt. För låg hastighet kan orsaka luftblockering.

Antal radiatorsektioner

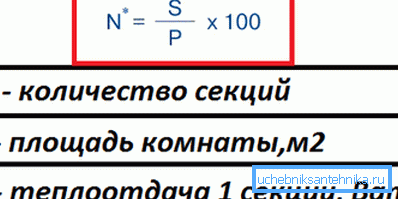

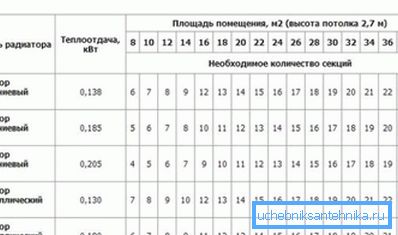

Snarare exakta beräkningar erhålls med hänsyn till volymen av det uppvärmda rummet. Först bestäms den totala värmeefterfrågan, varefter antalet sektioner beräknas. Resultatet kan delas upp i separata delar om du planerar att installera flera batterier i olika delar av rummet.

Följande är specifika beräkningar för ett rum som mäter 35 m och en takhöjd på 270 cm.

En sådan instruktion tillåter att få ganska noggranna resultat.

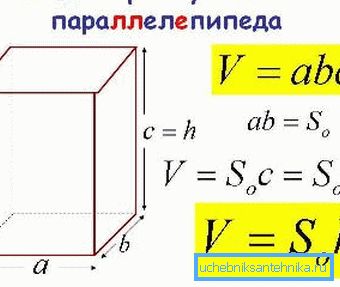

1. Först måste du veta rummets volym, för vilken huvudparametrarna multipliceras - längd, bredd och höjd. Som ett resultat borde det vara ungefär följande exempel: 3 * 5 * 2,7 = 40,5 cu. m.
2. Nu bör du ta reda på den nödvändiga värmeffekten för uppvärmning av rummet. SNiP rekommenderar att man fördelar cirka 41 watt per kub. I detta avseende gäller följande: 41 * 40,5 = 1660,5 watt.
3. Vid slutsteget förblir resultatet dividerat med kraften hos en sektion av radiatorn. Låt denna parameter vara 170 watt. Resultatet är: 1660.5 / 170? 10 sektioner.

Var uppmärksam! Korrekt gjorda beräkningar ger möjlighet att inte bara ge rummet värme utan även spara, eftersom priset på vissa typer av radiatorer för värmesystem är ganska högt, särskilt för bimetalliska motsvarigheter.

Som en slutsats

Efter att ha studerat de presenterade materialen från början till slutet kommer enskilda utvecklare att kunna förstå hur man beräknar uppvärmningen av huset oberoende av omedelbart före huvudarbetet. Vid installationen är det bara nödvändigt att installera systemelementen på rätt ställe och anslut till huvudvärmekällan. För bekanta med andra data presenteras speciell video.
