Hur man beräknar antalet sektioner av radiatorer

För att korrekt beräkna antalet sektioner av en värmningsradiator per rum är det inte tillräckligt för dig att helt enkelt bestämma det totala antalet sektioner per specifikt område, här måste du beakta andra parametrar. Först av allt, med andra parametrar menar vi den specifika termiska effekten hos enheten, liksom dess plats, som direkt kan påverka värmeförlusten i rummet.

Vi kommer att berätta för dig hur man gör beräkningar utifrån kvarterets område (kvadratur) eller dess volym (kubik kapacitet), och dessutom visar vi ett videoklipp om ämnet.

Beräkningsmetoder

Lite om radiatorer

• Eftersom metallen för tillverkning av värmare används annorlunda, så kommer deras kraft naturligtvis också att vara annorlunda, dessutom påverkar storleken på sektionerna direkt detta.
• Om du beräknar antalet sektioner av gjutjärnstrålarna bör du omedelbart göra en reservation om att sådana enheter är mer acceptabla i hus med centraliserad uppvärmning, där kylvätskan levereras regelbundet men inte i överensstämmelse med din lägenhets mikroklimat. Därför är det viktigt att du behåller värmen så länge som möjligt och gjutjärn är ett idealiskt alternativ för detta, förutom att flödeshastigheten per en sektion är mycket högre än för andra metaller, vilket är extremt olönsam med oberoende värme.

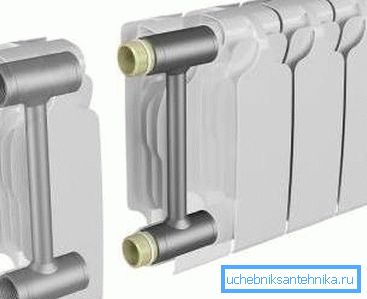

• Vid oberoende uppvärmning är det naturligtvis bäst att använda bimetall - Det här är en enhet där väggarna är gjorda av två metaller - inuti stål och på topp aluminium, som samtidigt kombinerar förmågan att motstå högt tryck och samtidigt snabbt överför värme till rummet. Naturligtvis är priset på sådana radiatorer högre än gjutjärn.

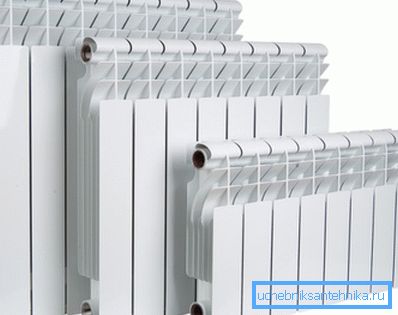

• Det är möjligt att du kommer att erbjudas aluminiumradiatorer i butiken, men det är troligtvis samma bimetall, eftersom enheter av rent aluminium inte produceras här, även om de kan importeras från Europa. Men de har en mycket hög kostnad och tål inte högt tryck, dessutom ger instruktionen att en speciell vätska alltid läggs till kylvätskan.

• Du kan också köpa en stålstrålkastare typ, som också mycket snabbt avger värme och som regel används för autonom uppvärmning. Men sådana anordningar produceras inte i form av sektioner, men i form av paneler, för att beräkna deras antal, behöver du den specifika kraften hos var och en av dem, vilket anges i passet.

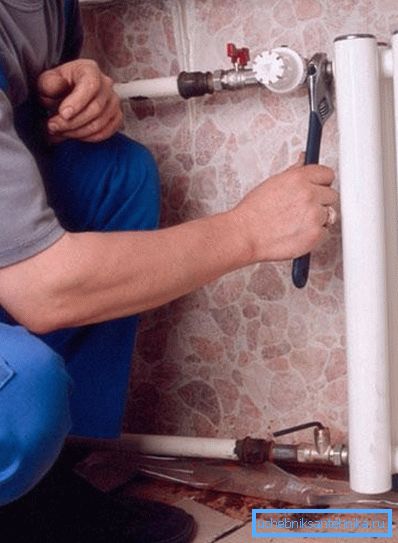

Obs. När du installerar värmen med egna händer är det extremt oönskat att installera radiatorer från olika metaller i en krets, särskilt när det gäller att kombinera aluminium och gjutjärn för att undvika oxidationsprocessen.

Arealberäkning

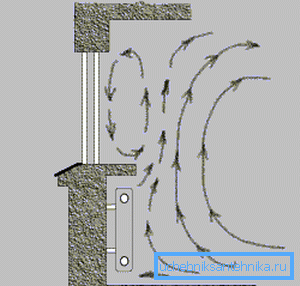

Obs. De mest allvarliga köldkällorna i ett normalt uppvärmt rum är fönster och dörrar, men dörren kan vara solid, tjock och utan de minsta sprickorna, medan fönsterglaset inte kan värmas, även en flersidig förpackning. För att noggrant beräkna antalet sektioner måste du designa en värmeanordning under varje fönster - detta kommer att skapa något som en luftridå som skär bort kallflödet.

För en standard rumshöjd, där taken har en höjd av 240-260 cm, är det mycket enkelt och snabbt att beräkna delar av radiatorer, men för det här måste du mäta området i ett rum eller hela huset.

Vi pratar om standardhöjden på lokalerna, och är därför beroende av SNiP 2.04.05-91 * (i stället för SNiP 2.04.05-91), 100 W termisk energi behövs för varje kvadratmeter av rummet. Tänk dig att du måste installera enheten i rummet 3.56.5 = 22.75 m², det betyder att dess effekt bör vara 22.75 * 100 = 2275 W = 2.275 kW.

Men om det är en panelradio, väljer vi helt enkelt en enhet med den mest lämpliga effekten, till exempel 2,3 eller 2,5 kW (det är bättre att runda upp för att få en marginal), men sektionerna ska räknas. Låt oss göra en provberäkning - för bimetallbatterier har en sektion ca 160 till 180 watt.

Men vi kommer att ta det genomsnittliga värdet - 170 W eller 0,17 kW (sektorns kraft måste anges i det tekniska passet från tillverkaren). Så vi måste dela upp den totala effekten som krävs för rummet med 0,17 och i så fall får vi 2.275 / 0.17? 13.38, och om det här numret är avrundat, får vi 14 bitar.

Det kan emellertid öka värmeförlusten inomhus. Det kan till exempel vara ett rum med balkong, som används regelbundet, då bör den totala effekten ökas med 15-20% och samma bör göras när du vill stänga radiatorerna med en dekorativ grill eller gömma den i en nisch. Det vill säga, med samma område på 22,75 m², Du måste multiplicera det här numret inte med 100%, men med 115% eller 120% och från det här beloppet för att göra beräkningen av radiatorvärme.

Beräkning i volym

Men om du beräknar antalet sektioner av radiatorer för SNiP 2.04.05-91 *, baserat på rummets kubikkapacitet, kommer beräkningsprincipen att förbli ungefär densamma, endast de ursprungliga uppgifterna kommer att ändras

Så för panelhus behöver ett kubiskt rum 41 W, men om ett hus eller en lägenhet möter moderna isoleringsstandarder, är 34 IT / m tillräckligt³. Låt oss försöka göra beräkningar med samma område på 22,75 m², bara höjden på taket blir 3,0 m (högre än standarden), liksom med samma sektionstjocklek. (Se även artikeln Så här väljer du bimetalliska värmeväxlare: funktioner.)

Så är rummets volym i detta fall 3,5 * 6,5 * 3,0 = 68,25 m³, då i panelhuset behöver vi 68.25 * 41 = 2798.25 W eller runt det upp till 2,8 kW. Då behöver vi 2,8 / 0,17 × 16,47 eller 17 rundar av bimetallund. För ett välvärmt rum behöver du 68,25 * 34 = 2320,5 W, sedan 2320,5 / 170 = 13,65 eller 14 sektioner är avrundade.

Och här, för att beräkna antalet radiatorer, kan du enkelt dela sektionerna med antalet fönster, men de måste i alla fall vara utrustade med värmeanordningar, även om de är av olika storlekar, så att värmeförlusterna inte ökar.

Obs. Det bör sägas att det också finns de mest korrekta beräkningarna, som inte bara tar hänsyn till rumsareal / -volymen och värmekapaciteten hos radiatorsektionen, men också ett antal olika koefficienter. Detta inkluderar den specifika temperaturen som behövs i det här rummet, fönsterrutans fönsterhöjd (enkel-, dubbel- eller trippelglas), värmeisolering (svag, medelhög, hög), som matchar fönstrenas och golvens yta och så vidare. Men sådana beräkningar är nödvändiga för specialiserade lokaler, till exempel för installation av ett mikroklimat i förråd i ett museum eller ett laboratorium.

slutsats

Glöm inte att den kraft som anges av tillverkaren för sektioner ofta tas från den maximala kylvätsketemperaturen, därför kan den kallas överskattad. Baserat på detta sker avrundning alltid på ett stort sätt, och ibland, särskilt i kalla områden, läggs ytterligare en sektion.
