Hur man beräknar antalet sektioner av aluminiumvärmare av

03-09-2018

Uppvärmning

Radiatorer av aluminium vunnit stor popularitet bland kunderna för en rad fördelar, men det värmer upp rummet så effektivt som möjligt, är det nödvändigt att genomföra en kompetent beräkning av erforderlig värmekraft för att avgöra hur många delar ska vara i kylaren. I denna process finns det inget svårt, det viktigaste - att förebygga misstag och att ta hänsyn till alla viktiga detaljer kommer allt detta att diskuteras i denna artikel.

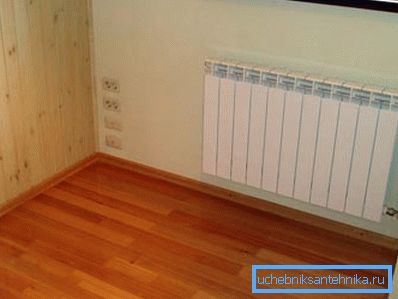

På bilden: om alla beräkningar görs korrekt, kommer ditt hus alltid att vara varmt.

Fördelar och nackdelar med detta alternativ

Till att börja med ska vi titta på hur aluminium skiljer sig från andra alternativ. Det är viktigt att det här materialet passar till ditt system, annars kommer kommunikationen att bryta ner på kort tid. Låt oss börja med de positiva faktorerna:

Utmärkt värmeavledning	Detta är ett av de mest effektiva alternativen, vilket gör det möjligt att snabbt värma upp rummet, cirka hälften av värmen utsätts av strålning och konvektion ger samma mängd. Energieffektiviteten blir mycket hög, så kostnaden för uppvärmning kommer att minska, speciellt om du tidigare hade gamla gjutjärnsprodukter.
Lätt vikt	Denna faktor måste också åtgärdas, eftersom det gör processen att installera radiatorer med egna händer mycket enklare och belastningen på väggarna minskar. Inget behov av att använda massiva konsoler och borras mycket djupt, på grund av låg vikt kan designen bli enklare
Justeringsnoggrannhet	På grund av den låga termiska trögheten kan du mycket noggrant reglera temperaturen i rummet, och den kommer alltid att hållas vid den inställda nivån. Det viktigaste är att sätta högkvalitativa justeringsenheter, det är bättre om det är elektroniska versioner som gör att du kan ställa in indikatorer vid tidpunkten och veckodagen.
Demokratiskt värde	Det låga priset är en av de största fördelarna med detta alternativ, eftersom produkterna är tillgängliga för ett brett utbud av köpare. Det bör noteras att du inte bör köpa de billigaste radiatorerna, eftersom deras kvalitet ofta orsakar många frågor

Var uppmärksam! Det är bäst att köpa produkter av välkända tillverkare, vars kvalitet är välkänd för kunder och proffs. Men även om du måste köpa märkesvaror, som du inte är bekant, skulle det enklaste sättet att kontrollera att vägnings avsnitt måste väga mer än 1 kg, men i allmänhet finns det bara principen "ju mer desto bättre", längst upp till slutprodukten vikt kan vara upp till en och en halv kg.

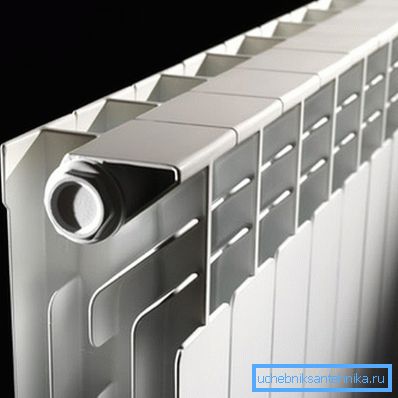

Berömda tillverkare sparar inte på material - gjutna element är alltid massiva och slitstarka

Låt oss nu prata om produktens brister:

Krävande på kylvätskans kvalitet - hög surhet kan närvaron av fasta partiklar skada sektionens inre struktur och orsaka korrosion. Därför bör vätskan i systemet vara rent med ett pH-värde av högst 7-8, så att du kan garantera värmeelementens hållbarhet.
Maximalt systemtryck bör inte överstiga 16 atmosfärer, i själva verket är detta tillräckligt för de flesta system, men hydroblows som händer i de centraliserade kommunikationen kan radiatorer bryta ner.
Aluminiumelement kan inte kombineras med koppar, eftersom det här finns en våldsam korrosionsprocess som kan förstöra materialet på bara ett år.

Baserat på ovanstående kan man dra slutsatsen att de aluminiumprodukter är idealiska för privat byggnad med individuell uppvärmning i flerbostadshus är det bättre att inte använda, eftersom det kommer sannolikt att vara frågor och kvaliteten på kylvätska och trycket i systemet.

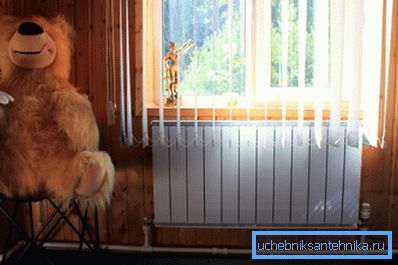

Aluminium radiatorer är bra för användning i ett privat hem.

Funktioner av det beräknade arbetet

Beräkningen av antalet sektioner av aluminiumradiatorer är en ansvarsfull process. Var därför noga med att ta hänsyn till detta problem. Det är viktigt att ta hänsyn till alla faktorer så att resultatet kommer att motsvara verkligheten till det maximala.

Även metoden för anslutning påverkar värmeöverföringen väsentligt.

Viktiga faktorer

Först och främst måste du hantera ett antal nyanser eftersom det inte är möjligt att exakt beräkna antalet sektioner av en aluminiums radiator utan att ta hänsyn till dem. Tänk på det viktigaste och betydande:

Egenskaper i din region, här måste vi först och främst ta hänsyn till längden på årets kalla period, de lägsta temperaturerna i säsongen, den föredragna vindriktningen. Det är ingen hemlighet att i söder behöver du mycket mindre värmekostnader än i norra områden, så det är viktigt att göra beräkningen för din bostad.
Kvalitetsisoleringsstrukturer - Ju bättre det är desto mindre värmeförlust kommer det att finnas och mindre värmeenergi kommer att behövas för uppvärmning. Diagrammet nedan visar hur mycket värme försvinner i strukturerna utan tilläggsisolering, om isolera alla ytor och installera energieffektiva fönster, sjönk siffran med hälften, eller tom tredubbla.

Som du kan se, utan högkvalitativ isolering spenderar du mycket pengar på gatuuppvärmning.

Antalet ytterväggar beaktas också. inomhus, om det finns två, då är det nödvändigt att lägga till ytterligare 25-30% till radiatorns effekt. Varje fönster ökar värmeförbrukningen med cirka 10% (nya energibesparande konstruktioner med 5%).
Rum med fönster mot nord och nordöstra förlorar mer värme. Därför är det nödvändigt att tillsätta 10% till resultatet av beräkningarna för att kompensera för värmeförluster.
Man bör komma ihåg att placeringen av radiatorn i en nisch minskar värmeöverföringen med 5-10% beroende på djupet, Lägg inte för brett fönsterluckor, eftersom de bryter mot konvektionsprocessen och avsevärt minskar effektiviteten hos radiatorer.

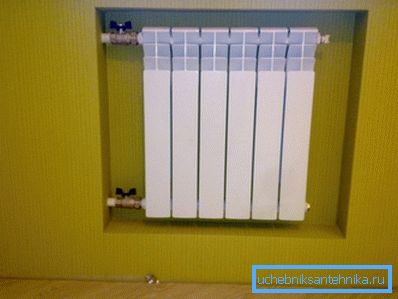

Detta arrangemang minskar effektiviteten med minst 5%.

En annan viktig sak - Förekomsten av skärmen på kylaren, beroende på vilken typ av konstruktion, kan värmeöverföringen reduceras mycket kraftigt, förlorar ibland upp till 15%, så det är bäst att inte stänga kylar alla främmande element.

Stängning av radiatorskärmen - inte den bästa lösningen

Designarbete

På många resurser är det rekommenderat att beräkna antalet sektioner av aluminiumradiatorn per område, men det här alternativet är inte så exakt, det är mycket effektivare att beräkna volymen, instruktionerna för arbetet är:

Till att börja med mäts längden, bredden och höjden, de erhållna siffrorna i meter multipliceras, rummets volym i kubikmeter uppnås.

Var uppmärksam! Enligt standarder SNP per kubikmeter konventionella anläggningar kräver 41 watt värmeenergi till isolerad utföringsform, denna figur är 34 watt, från dessa värden, och bör användas i arbetet.

Antag att vi har ett rum 3x5 med en takhöjd på 3 meter, anser volymen, får vi 45 m3, är denna siffra multipliceras med 41, får vi 1845 watt när avrundade, kommer det att finnas 1,9 kW.
Det är inte allt, nu enligt dokumenten på de produkter vi tittar på värmeöverföringen av en sektion, låt oss säga att det är 180 watt vid en kylvätsketemperatur på 90 grader. Och om din temperatur är oftast 60 grader, kommer den faktiska värmeöverföringshastigheten att vara mindre än en och en halv gånger och kommer att vara 120 watt - det här är en mer realistisk bild.
Nu beräknar sektioner av aluminiumradiatorer 1845 watt dividerat med 120, med hänsyn till den avrundning erhålla 16 sektioner, där det finns två fönster, kan du lägga till ytterligare två enheter, och på dåligt isolerade väggar är det lämpligt att kasta minst två element. Som ett resultat får vi två radiatorer med 10 sektioner, som bäst placeras under fönstren.

Om du tillbringar beräkningarna korrekt för värmen i huset inte oroa dig, du har ett tillräckligt utbud av makt och vid utgången av systemet på högsta prestanda även de lägsta temperaturerna kommer att vara orolig.

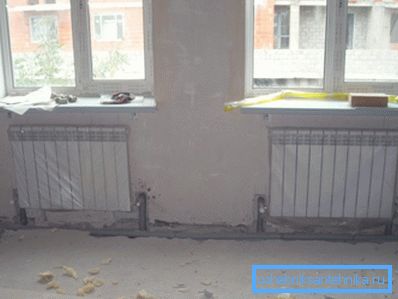

Så här ser kommunikationen ut efter montering.

slutsats

Räkna antalet sektioner som behövs för ett särskilt rum är inte så svårt, och om du är osäker som en följd av till beståndet till 20-30% av kapaciteten, kommer inte att vara sämre från detta, desto mer att termostaten anpassar temperaturen. Videon i den här artikeln hjälper till att förstå några av de viktiga funktionerna mer detaljerat.
