Hur man beräknar antalet radiatorsektioner: standard,

I den här artikeln kommer vi att lära oss hur man beräknar antalet sektioner av en värmningsradio. Dessutom anser vi hur man förkortar värmaren i längd eller vice versa, hur man ökar den. Artikelns ämne är av stort intresse eftersom det korrekta urvalet av värmeanordningens dimensioner gör att du kan skapa optimala förutsättningar för bekvämt boende i ett visst rum.

Naturligtvis kan värmeintensiteten hos värmebärare styras av termostater, vars pris är högt. Men tyvärr är installationen av sådana anordningar i högre grad motiverad i autonom, snarare än i centraliserade system. Dessutom, om batterilängden väljs mindre än nödvändigt, blir det inte lätt att rätta ut situationen med värmehuvudet.

I denna situation skulle den enda effektiva lösningen vara att korrekt beräkna antalet sektioner av radiatorer.

Kriterier som påverkar räkningen

Innan man beräknar det erforderliga antalet sektioner av radiatorn är det nödvändigt att bestämma vilka kriterier som på ett eller annat sätt kan påverka resultatet av beräkningarna.

Bland dessa kriterier noterar vi följande:

• Rumsområde, som för att värma ett stort rum, kommer värmeanordningar med imponerande standardstorlekar att krävas;
• Takhöjd, som högre taket, desto mer värmeöverföring kommer att krävas från radiatorer;
• Det avstånd som naveln sticker ut över batteriet. Ju större detta avstånd desto större är den kraft som behövs för att uppnå de nödvändiga konvektionsparametrarna.
• Avståndet från batteriluckan till kantens kant och avståndet från värmarens bottenkant till golvet;
• Typ av material som används vid tillverkning av värmaren, eftersom olika metaller och legeringar skiljer sig åt i olika värmeledningsförmåga parametrar.

Online-kalkylatorn för att beräkna antalet sektioner av radiatorer är en mjukvara som, vid bearbetning av den inmatade data, ger genomsnittliga resultat.

Men tyvärr tar inte de flesta av de ovanstående kriterierna online-ansökan hänsyn till. För att inte använda den genomsnittliga data kommer vi därför att försöka göra beräkningarna med egna händer.

Standard beräkningsmetod

Hur man beräknar hur många delar av radiatorer du behöver? Det finns flera mer eller mindre effektiva sätt att utföra beräkningar.

Tänk på det vanliga sättet:

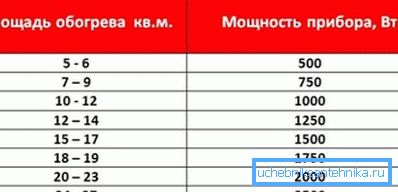

• I enlighet med normerna i SNiP, för att värma 1 m? Batterilokalerna bör fungera med en effektnivå på 100 watt. Bara i det här fallet kan du räkna med ett bekvämt levnadsklimat;
• För beräkningar kan följande formel för beräkning av sektioner av radiatorer tillämpas: S * 100 / P. Här är P kraften i varje radiatorsegment (parametern mäts i watt), S är rummets yta (mätt i kvadratmeter);

Viktigt: Om de flesta väggarna i rummet är externa, då vid beräkning använder vi ökningsfaktorn, vilket är 1,2. Således måste det resulterande antalet segment multipliceras med 1,2 och avrunda resultatet till ett heltal.

• Om installationen av värmare utförs i ett rum med takhöjd på 3 meter eller mer krävs mer värmeöverföring för att säkerställa normal konvektion. Därför kommer den tidigare föreslagna formeln att vara irrelevant;
• I det här fallet är det lämpligt att tillämpa följande formel: S * H ​​* 40 / P. I denna formel är S området i rummet (mätt i kvadratmeter), P är effekten för varje segment (mätt i watt) och H är höjden på taket (mätt i meter).

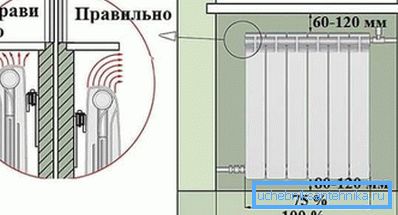

För att beräkning av antalet radiatorsektioner som använder de tidigare föreslagna formlerna ska vara korrekt måste batteriet installeras enligt följande:

1. Från botten av värmaren till golvet ska avståndet vara minst 8 och högst 12 cm;
2. Avståndet från stigaren till värmaren måste vara minst 30 cm.

Ungefärlig beräkningsmetod

Tänk på hur man beräknar delar av radiatorer med en förenklad metod. Baserat på de genomsnittliga parametrarna för seriebatterier kan det antas att ett segment i ett rum med en takhöjd på 2,5 m kan värma ett område på högst 1,8 m?

Därför är beräkningsinstruktionen följande:

• Multiplicera längden på rummet genom bredden och få området;
• Därefter dela det resulterande numret med 1,8 och ta reda på hur många sektioner som behövs i rummet.
• Om rummet är stort och det finns flera fönsteröppningar, dela det resulterande numret med antalet öppningar och ta reda på hur många radiatorer och vilka storlekar du behöver installera i rummet.

Viktigt: Den ungefärliga metoden att utföra beräkningar är fylld med felaktigheter, eftersom det inte tar hänsyn till många faktorer som kan påverka graden av värmeöverföring. Därför används denna metod sällan. Resultatet erhållet från en approximativ beräkning bör avrundas till närmaste heltal.

Volymetrisk beräkningsmetod

Med hjälp av denna metod kan du självständigt utföra beräkningen av sektioner av radiatorer. Först måste du beräkna rummets volym. För att göra detta, överväga området och multiplicera det med takets höjd.

Enligt statistiken kan ett segment av ett medelstort batteri (effekt upp till 200 W) värma upp till 5 m? Således beaktar vi rummets volym och delar upp den med 5. Som ett resultat får vi antalet radiatorsektioner vi behöver.

Uppvärmningsanordningar som presenteras i försäljning kan ha inte bara sektionell, utan även panelkonstruktion. Hur, i så fall, bestämma parametrarna för radiatorn?

Faktum är att allt inte är så svårt:

• Utför beräkningen av sektionerna av radiatorn enligt något av ovanstående system;

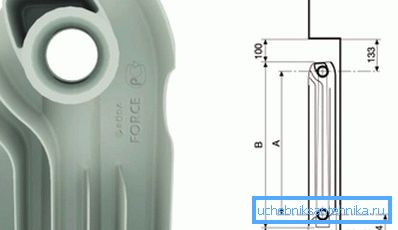

• Vidare multipliceras det resulterande numret med bredden av sektionen (i genomsnitt 9-10 cm) och vi får längden på värmaren;
• Därefter väljer vi panelbatteriet i längd med 10% mer än resultatet som erhållits under beräkningarna.

Hur man förkortar eller rampar upp värmaren i längd

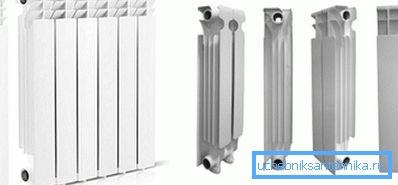

Utformningen av alla sektionsbatterier är likartad, oavsett material som används vid tillverkningen. Sammansättningen av sektionerna tillsammans utförs med användning av speciella metallnipplar.

Bröstvårtor är en typ av passform gjord i form av en ihålig cylinder, där det finns yttre gängor på båda sidor. I mitten av bröstvårtan är installerad elastisk polymerpackning med lämplig diameter.

För gjutjärnsbatterier används en nippel med ytterdiameter på 30 mm, och för bimetall och aluminium med en diameter av 25 mm. Två gånger hälften av bröstvårtan skruvas in i de närliggande segmenten.

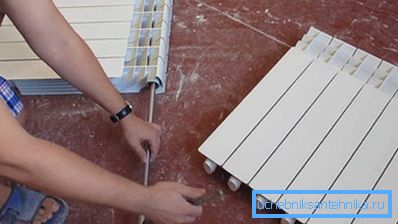

För att förkorta eller tvärtom förlänga batteriet behövs en specialnyckel. Inuti bröstvårtan finns speciella spår för vilka tangenten håller fast under installationen.

Eftersom bröstvårtor för gjutjärn är 5 mm större än bröstvårtor för bimetall och aluminium har nycklarna olika storlek på arbetsdelen. Det vill säga för gjutjärn är nyckeln större, och för bimetall och aluminium används en nyckel med en mindre storlek på arbetsdelen.

Externt är nyckeln en metallstång i ena änden av vilken slitsarna är svetsade i form av ett kors som passar in i spåren på bröstvårtan. På baksidan av nyckeln svetsas huvudet med ett hål för porten eller med hak för en skiftnyckel.

Viktigt: Idag kan du köpa hemlagade nycklar, men det är bättre att använda verktygsfabrikatproduktionen. På fabrikverktyget, längs hela stångens längd, finns det risker, avståndet mellan vilket motsvarar segmentets bredd.

Anvisningarna för demontering och montering av radiatorer är följande:

• Sätt in nyckeln genom arbetsänden i sin tur i övre och nedre inlopp, för så många skär som för segmenten vi planerar att förkorta värmaren;
• Känna spår med en nyckel, vrid nippeln moturs;
• Förlängning utförs i omvänd ordning. Förhand skruva in nippeln i batteriluckorna och sätt på packningen;
• Sedan luta vi oss mot bröstvårtor
• Sätt in nyckeln och vrid nippeln så att den skruvas in i den staplingsbara delen. Det faktum att bröstvårtan har tagit rätt ställning kan förstås av risk och av ökad ansträngning på kragen.

slutsats

Nu vet du hur man beräknar det önskade antalet sektioner och hur man monterar ett batteri av rätt storlek. Mer användbar information kan hittas genom att titta på videon i den här artikeln.
