Hur man ansluter radiatorer i ett centralt eller autonomt

I den här artikeln kommer vi att titta på nuvarande sätt att ansluta radiatorer och berätta om funktionerna i deras genomförande. Artikelns ämne är av stort intresse, eftersom utbyggnaden av sortimentet av värmeutrustning på marknaden innebär behovet av korrekt val, installation och drift.

Men innan du berättar hur du ansluter en värmningsradio, är det nödvändigt att bestämma vilka typer av värmesystem och funktionerna i deras tillämpning.

Typer av system där uppvärmningsbatterier är integrerade

För att förstå principen att ansluta batteriet med egna händer, måste du ha en allmän uppfattning om det system där denna enhet kommer att användas (se även artikeln Radarvärmare för radiatorer: funktioner, tekniska egenskaper och installationsprocedurer).

För närvarande är två typer av värmesystem i drift överallt:

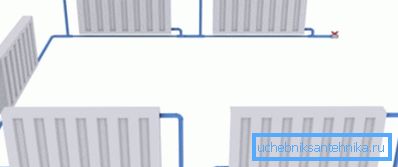

• Ett enda rörsystem används vanligtvis i flerfasiga lägenhetsbyggnader.. Principen för drift är enkel - uppvärmt vatten cirkulerar genom ett rör, passerar genom ett visst antal batterier.

System av en rörtyp är det enklaste med avseende på enheten och som ett resultat är priset för deras realisering lågt. Men den här lösningen har en stor nackdel - oförmågan att styra temperaturindikatorer i olika rum oberoende av varandra.

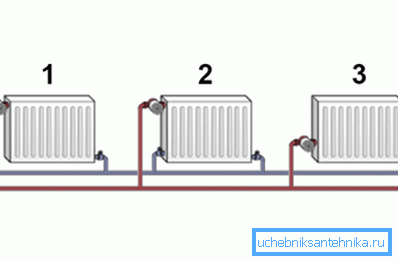

• Tvårörsystemet är mer komplext i enheten, men tillsammans med värmeöverföringen, som motsvarar designens designhastighet, kan du ställa in de optimala temperaturparametrarna för varje enskilt rum.

I regel tillämpas sådan uppvärmning i låghus. Principen för driften av ett sådant system är att alla batterier är parallella kopplade, varigenom det blir möjligt att reglera temperaturen i var och en av dem separat.

Funktioner av kylvätskans cirkulation

Vid bestämning av optiska anslutningsalternativ för radiatorer är det nödvändigt att ta hänsyn till särdrag hos kylvätskecirkulationen i systemet. För närvarande används två system: tvingad och naturlig cirkulation.

Med naturlig cirkulation finns inga speciella anslutningskrav, och en nedre eller övre anslutning kan appliceras, beroende på var expansionstanken är placerad i systemet.

En mer progressiv är det tvungna cirkulationsschemat där kylvätskan rör sig genom systemet på grund av skillnaden i pannans och batteriernas läge och på grund av användningen av en cirkulationspump. Överväg hur man ansluter radiatorer ordentligt i ett system med tvångsflöde.

Nuvarande anslutningsmetoder

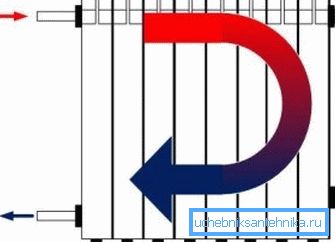

• En enkelriktad metod för att ansluta radiatorer innebär anslutning till en matningssektion (matningsrör) och retur (utloppsrör). I detta fall är flödet överst och avkastningen är längst ner. Denna lösning garanterar enhetlig uppvärmning av alla sektioner i alla batterier.

Denna lösning anses vara den mest rationella för användning i enfasiga bostadshus där medelstrålarna används (upp till 8 sektioner).

Viktigt: Strukturer med ett stort antal sektioner kräver användning av andra metoder som kan förhindra värmeförlust i stora batterier.

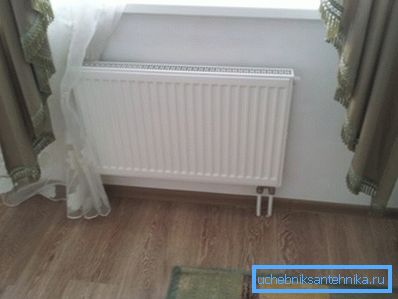

• Du kan använda en radiator med en nedre anslutning. En sådan lösning är viktig om en del av rörledningen är dold under golvbeläggningen. Således från golvet finns munstycken som är fästa vid radiatorn längst ner eller längst ner på sidorna.

Fördelen med denna metod är lågprofil rörledning. Nackdelen med den nedre anslutningen är låg effektivitet, eftersom värmeförlusten med en sådan anslutning kan vara upp till 15%. Som ett resultat kan batteriet och batteriet inte värmas upp jämnt.

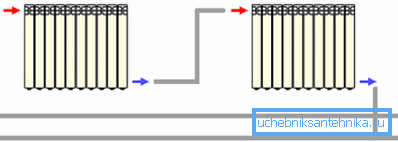

• Om det finns en fråga om hur man ansluter värmestrålarna för att minimera värmeförlusten med ett stort antal sektioner, kan du tillämpa kors (diagonal) metoden.

Den korrekta anslutningen är i det här fallet följande: matningen sitter på toppen av radiatorn medan utloppsröret ligger på andra sidan men längst ner.

Denna lösning har en uppenbar fördel, eftersom alla sektioner ovan och under värms nästan jämnt. När värmeförlusten är tvärbindande är inte mer än 2%.

Välj tillbehör för installationsarbete

När vi har bestämt sätten att ansluta rörledningar till batterier, kommer vi att överväga vilka fittings för anslutning av radiatorer som det bästa valet.

Ventilerna och komponenterna väljs och köps i enlighet med typen av värmeutrustning som används och i enlighet med kopplingsschemat.

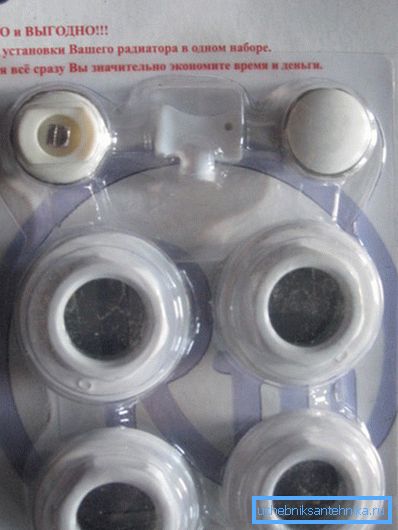

Standardinstallationssatsen för värmesystem innehåller följande lista över komponenter:

• futorki i mängden 4 stycken;
• Mayevskys kran;
• skruvplugg;
• Paronitovye eller silikonpackningar;
• vägg- och golvfästen;
• Adaptrar är nödvändiga om rörledningens diameter är annorlunda än inloppets diameter på batteriet.

Överväg hur man ansluter radiatorn ordentligt.

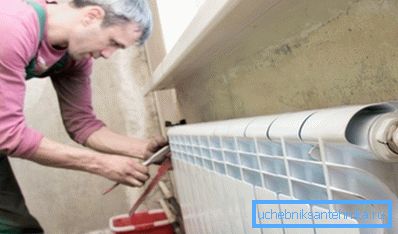

Rekommendationer för installation av en radiator

Beslutade om valet av en av de tidigare angivna metoderna? Det återstår att fortsätta med installationen (läs också artikeln Elektriska radiatorer: Huvudtyper och Funktionsegenskaper).

Installationsanvisningarna beror på användningen av radiatorer och rör.

• Vi arbetar endast med hjälp av ett specialverktyg. Till exempel, för ett jämnt snitt ska klippa polypropen eller metallplast för montering av anslutningsdelar inte vara en sågsåg, men en speciell rörskärare.
• Innan du monterar hakarna och häng batteriet, se till att väggen är tätt och stark.
• Installation av radiatorer (jämn aluminium) ska inte utföras ensam, eftersom vikten av dessa strukturer är stor.
• Om anslutningsarmaturen förseglar gummi, rekommenderas inte användning av fum-band eller släp.
• Det är nödvändigt att skruva in armaturerna i hålen på batterierna med en medelkraft för att inte störa tråden.

Viktigt: Vid slutet av installationen torkas anslutningarna torra och systemet är fyllt med vatten för provkörning. Vid korsningen håller vi en torkduk och sedan ser vi om det finns fukt på den.

slutsats

Nu när du vet hur du kopplar upp värmningsradiatorn, kan du fortsätta till inköp av nödvändiga material och installationsarbeten. Har du några frågor?

Leta efter mer information i videon i den här artikeln.
