Hur en badkamin är tillverkad av ett rör: design och

15-03-2018
Uppvärmning

Badet är "hjärtat", det är kaminen, så dess anordning bör ges särskild uppmärksamhet. Självklart är det enklaste sättet att köpa en färdig struktur, men det blir ganska dyrt, så du kan spara pengar och göra ugnen själv. I den här artikeln kommer vi som exempel att titta på hur en horisontell badkamin görs av ett rör med egna händer, eftersom det här är det enklaste och mest ekonomiska alternativet.

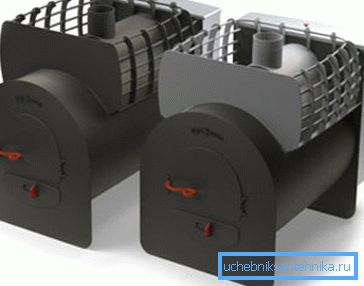

Horisontella ugnar för ett bad från ett rör

Allmän information

En särskild egenskap hos badhällugnen är att den utför flera funktioner samtidigt:

  • Värmer luften i rummet;
  • Värmer vattnet som behövs för hygien
  • Värmer stenarna.

Jag måste säga att badkarna med egna händer från röret och fabriksstrukturerna enligt arbetsprincipen inte är annorlunda. Naturligtvis kan fler funktioner vara närvarande i fabriksprodukter, och de har en mer attraktiv design.

Men med omsorgsfullt arbete kommer en hemlagad spis tillräckligt att klara de uppgifter som tilldelats den, och kommer inte att svika sina ägare.

Fabriksugn Kamenka

Egenskaper av ugnen från röret

utformning

Således består konstruktionen av följande huvudelement:

  • Ugnen;
  • Kapaciteten ligger utanför eller inom kroppen, avsedd för badstenar;
  • Askkammare;
  • En skorsten som leder till utsidan av rummet förbränningsprodukterna.

Kamrarna är skilda från varandra genom takstrålar. Det bör sägas om ett sådant konstruktionselement som en vattenuppvärmningstank. I vissa modeller är det en del av ugnsdelen, men oftare ligger den ovanför kammaren med stenar.

Det finns också modeller där tanken är ett separat element, men anslutet till ugnen med slangar eller rör (se även artikeln Truss från ett profilrör: effektiva system som kräver exakta beräkningar).

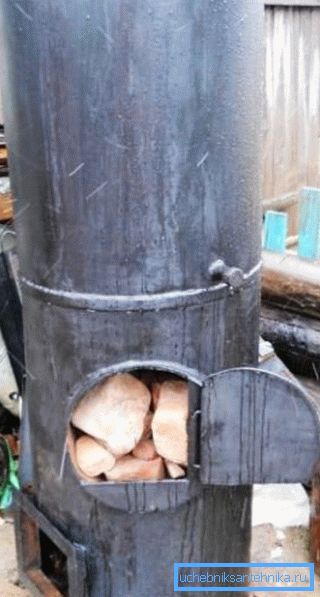

Vertikal spis

Hemlagade badspishällar från röret är horisontella och vertikala. De första är att föredra eftersom de brinner längre och samtidigt kan värma upp rummet snabbare. Därför överväger vi nästa tillverkning av en vertikal struktur.

värdighet

Badkaminar från ett rör är naturligtvis långt ifrån det enda designalternativ som kan utföras självständigt, men de har ett antal fördelar, bland annat följande punkter kan belysas:

Bra motstånd mot höga temperaturer På grund av stålets egenskaper.
Möjligheten att snabbt värma upp badet Även de enklaste hemmagjorda ugnarna kan värma badet på 40-90 minuter (tiden beror på omgivningstemperaturen).
Enkel installation Till skillnad från tegelkonstruktioner kan någon som vet hur man hanterar en svetsmaskin och andra metallverktyg montera en metallugn.
Lågt pris Inköp av material kräver inte stora kostnader, och om det finns ett lämpligt rörstycke på gården, kommer ugnen att kosta praktiskt taget kostnadsfritt.
hållbarhet Om designen ska utföras kvalitativt, kommer den att kunna tjäna mer än ett dussin år.
Låg vikt På grund av detta behöver byggandet av metall inte bygga en grund, till skillnad från tegelmotparten.
Enheten i badet vågrät spis

brister

Tillsammans med fördelarna har metallprodukter också nackdelar, men det finns bara två:

Designen kyls snabbt Av denna anledning måste kaminen ständigt uppvärmas när badet tas emot.
Rummet värms upp ojämnt. Denna nackdel är märkbar endast i bad med ett stort område.

Tips! I stora bad rekommenderar experter att installera flera ugnar, vilket kommer att undvika ojämn uppvärmning.

Byggsystem

Ugnsproduktion

Instruktioner för tillverkning av en horisontell ugn är följande:

  • Det första steget är att förbereda ett rör med en diameter på minst 0,5 meter och en längd på ca 0,8 meter. Rörets kanter måste vara noggrant inriktade.
  • Sedan, från ett metallplåt med en tjocklek av 10-12 mm, är det nödvändigt att göra ett gallerområde, vilket är en rektangel på 80x40 cm i storlek. I området måste du klippa ett hål och fästa stavar på det eller använda industriella gallerstänger.
  • När gallret är klart måste det svetsas till väggarna inuti röret. Samtidigt är det nödvändigt att se till att rörsömmen ligger under plattformen, vilket gör det möjligt att öka produktens livslängd.

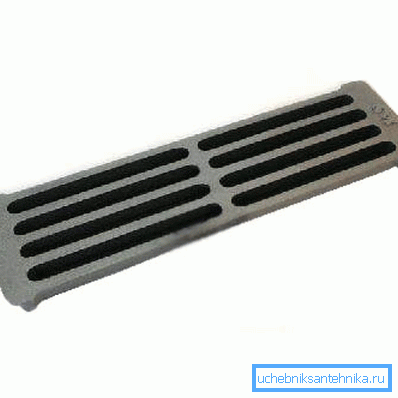

På bilden - taket
  • Ändväggar ska vara gjorda av plåt. Utåt bör det vara en rundad rektangel. Höjden på delen måste vara 70 cm och bredd - 60 cm.
  • Därefter måste du i fasaden klippa två rektanglar - det här kommer att vara dörrarna till fläkten och förbränningskammaren.
  • Efter detta är bakväggen gjord i form av en rektangel som mäter 70x90 cm. Väggens övre del fungerar som en stoppare för värmaren, som ligger utanför.
  • Då är det nödvändigt att svetsa fasaden och bakväggen till röret.
  • Vidare, i mitten av röret (utvändigt), är det nödvändigt att svetsa framspärren på värmaren, som ska följa rörets konturer från botten och bakre väggkonturerna ovanifrån.
  • I den övre delen av kroppen ska ett hål med en storlek av 15x15 cm skäras ut. Ett metallplåt med ett hål för skorstenen är monterat ovanför den. Dessutom ska hålet flyttas med 10-15 cm till fasaden, vilket gör det möjligt att säkerställa förutsättningarna för fullständig förbränning av bränsle.
  • Fältet på detta är svetsat på takskorstenen.
  • Vidare, för att öka kaminens väggar, svetsas galler 15-20 mm höga till sina stoppar.
  • Nästa steg är att installera askdörren och förbränningskammaren.
  • Till baksidan av produkten måste vara svetsad hyllplan för vattentank. Storleken på hyllan beror på tankens storlek.
  • Vid slutet av arbetet måste strukturen bearbetas med ett slipskiva för att avlägsna rost och skala. Efter denna procedur kan produkten beläggas med värmebeständig polymerfärg och upphettas för att baka färgen (proceduren utförs utanför rummet).

Tips! Innan arbetet påbörjas är det nödvändigt att se till att röret för badkaminen är av hög kvalitet, dvs. har ingen tecken på korrosion. Kvaliteten på den framtida produkten beror på den.

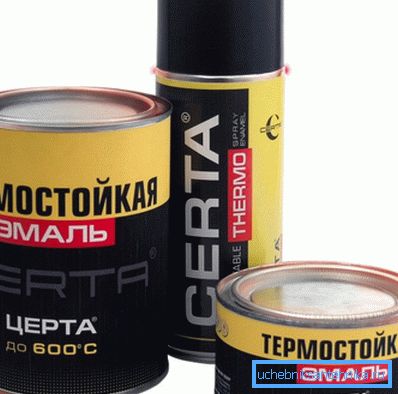

Termisk färg för ugnen

I detta arbete på tillverkning av ugnar för ett bad slutfört. Nu kan du installera produkten och driva den.

slutsats

Att ha funderat på hur man gör en badkamin ut ur röret är verkligen inte svårt att klara av den här uppgiften. Dessutom kommer produkten att vara säker och med tillräckligt hög effektivitet. Det enda är att utföra alla ovanstående åtgärder noggrant, utan att bryta mot tekniken (se även artikeln Ladder från ett profilrör: hur man gör en lätt och solid konstruktion).

Från videon i den här artikeln kan du få mer information om detta ämne.
