Hemlagad radiator: nuvarande tillverkningsmetoder och

Trots det faktum att priset på ett modernt uppvärmningsbatteri inte är så bra kan du utan att köpa sådana enheter, eftersom du kan klara av sin montering själv.

I den här artikeln kommer vi att prata om hur och med vilka material hemmagjorda batterier kan göras, vilket i fråga om energieffektivitet inte kommer att vara sämre än fabriksanaloger.

Bedömning av deras förmåga

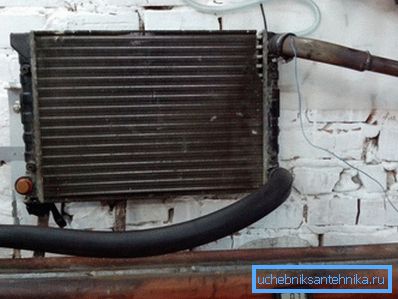

Det är uppenbart att inte varje person kommer att kunna montera en hemmagjord oljekylare. En sådan konstruktion är svår, men för att skapa en apparat genom vilken, som värmebärare, vatten kommer att cirkulera är inte så svårt.

Enligt handlingsprincipen skiljer sig inte hemlagade värmeanordningar från fabriksanalogerna, men det rekommenderas inte att installera dessa produkter i centrala system med högt tryck.

Register över uppvärmning - grunden för självbyggda mönster

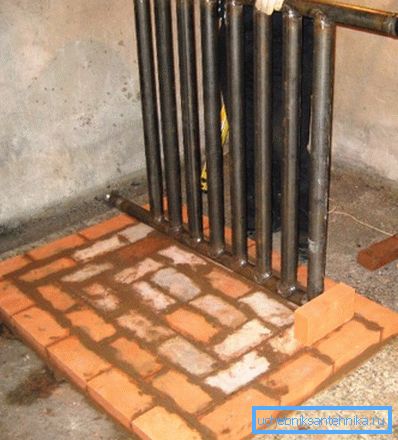

Hemmagjord värme radiatorer från rör - det här är den vanligaste typen av värmare, gjorda för hand. Och det här är inte förvånande, eftersom det är en storleksordning lättare att lödda ett trycksatt system ur ett rör än att göra en värmeapparat med fabriksteknik.

Produkter som är sammansatta på basis av ett enda rör eller en kombination av rör kallas ett register. Registret är ett hermetiskt system genom vilket ett eller annat kylmedel cirkulerar. Registrets energieffektivitet bestäms av rörens diameter och konfiguration, såväl som materialet från vilket de tillverkas.

Utövandet av att montera radiatorer med egna händer visar att den lämpligaste lösningen är att använda slätväggiga stålrör med en innerdiameter av 32 till 200 mm. För att uppnå maximal värmeväxlingsytare under upprätthållande av kompakta dimensioner, är anordningen formad som en spole eller registret är gjort sektionellt.

Valet av stålrör för installationsarbeten är inte av misstag, eftersom de är lätta att laga med hushållsvetsmaskiner.

Tips: För att kunna göra ett register är det inte nödvändigt att gå till metallbasen för att köpa nya rör. För att kunna utföra det planerade arbetet kan du använda gamla rör som inte har några synliga brister som orsakas av mekaniska deformationer eller korrosion.

Konfiguration av hemlagade enheter

Hemgjorda värmestrålar gjorda av koppar eller stål kan tillverkas i två designalternativ:

• Sektionsregister som består av raka rör med stor diameter med förseglade proppar vid ändarna anslutna med rör med en mindre tvärsnittsdiameter.
• Serpentine register med en S-form eller en mer komplex konfiguration.

Viktigt: För optimal värmeöverföring bör spoleregistrets konfiguration ha ett avstånd mellan angränsande rör 5 cm större än deras diameter.

Låt oss i större detalj överväga strukturella egenskaper hos de listade konfigurationerna:

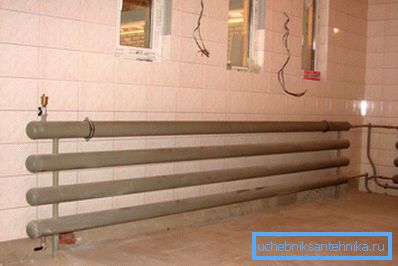

• Sektionsregister består av flera rör anordnade horisontellt.

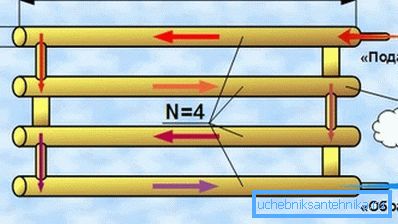

För cirkulationen av kylmediet är de horisontella elementen i registret sammankopplade med rör med mindre diameter. Som ett resultat börjar kylmediet att röra sig längs det övre röret och nå anslutningsröret, genom vilket det strömmar in i nedströmsdelen, och så vidare.

I fabriksversionen är sådana konstruktioner gjorda för uppvärmning av ingångar och andra tillhörande anläggningar, där estetik av utseendet på enheten inte är så viktigt.

Inlopps- och utloppsanslutningar är gjorda. I vissa fall, för att påskynda installationen, är rören enkelt svetsade tätt.

Övergångsrörens placering väljs så nära som möjligt till slutet av sektionen. Detta görs för bättre cirkulation av kylvätskan och för att säkerställa större hållfasthet i kompositstrukturen.

Optimala material för sektionsregistren för självmontering är galvaniserade stålrör med en inre diameter på 76-160 mm. Konstruktionen ska kokas så att sömmarnas täthet upprätthålls vid ett arbetstryck på upp till 13 atm.

Viktigt: Den optimala konfigurationen av registret är konstruktionen där det inte finns mer än 3 horisontella sektioner. Överdriven ackumulering av sektioner leder till en minskning av effektiviteten av luftcirkulationen i rummet.

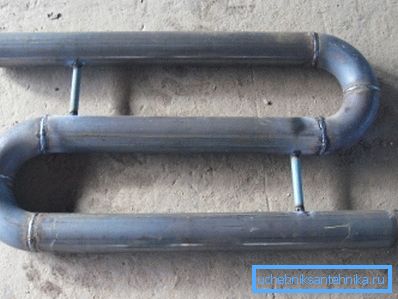

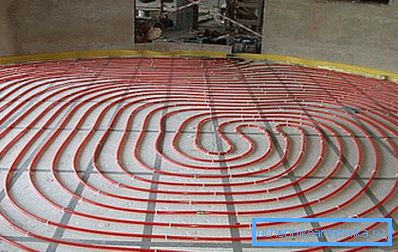

• Spolregistren är strukturellt lika med valet analog. Huvudskillnaden ligger i det faktum att jumperns funktion här sker genom att huvudröret böjs.

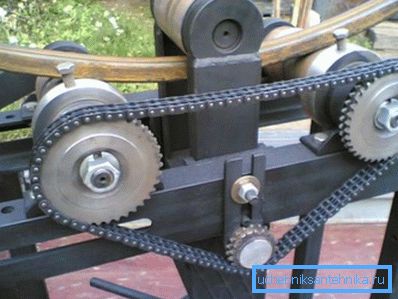

En signifikant nackdel med spiralstrukturer är svårigheten att självmontera eftersom det är svårt att böja rör med stor diameter och därför är det nödvändigt att koka två knä vid varje böjning.

Som ett resultat kompliceras den svetsade strukturen med det stora antalet sömmar, vilket kan påverka registrets hållbarhet och täthet negativt.

Ändå är den S-formade konfigurationen av registren en storleksordning effektivare än de horisontella sektionerna, eftersom både de horisontella och vertikala delarna av radiatorn deltar i uppvärmning av luften i rummet. Vidare är det hydrauliska motståndet på grund av den konstanta diametern i spiralbehållare signifikant lägre än i sektionella motstycken.

Urval av material

Varaktigheten av livslängden, värmeöverföringen och slutligen beror priset på en hemmagjord radiator i stor utsträckning på rättigheten av urvalet av produktionsmaterial.

Valet av produktionsmaterial utförs enligt sådana kriterier som enkel bearbetning, enkelhet och kvalitet på svetsning, motståndskraft mot korrosionsprocessorer och pris. Dessutom, om kylaren ska användas i badrummet som en handdukstork, ska röret se bra ut.

Slutsatsen kan göras följande:

• Vid montering av värmeanordningar för drift och i portar, garage och andra tvättstugor är det lämpligt att använda släta väggrör av vanlig stålstål St-3. Väggtjockleken ska vara 2 mm, både för hållfastheten i hela konstruktionen och för svetsens bästa kvalitet.
• Att montera en handdukstork är det lämpligt att köpa dyrare rostfria rör AISI 304 (passbeteckning 08Х17М10). Som ett resultat kommer en färdigspolare, på villkor av en högkvalitativ montering, att se bra på grund av den glänsande ytan och samtidigt hålla en storleksordning längre än analogen monterad från svart metall på grund av större korrosionsbeständighet.

Monteringsanvisningarna för radiatorn beror också på vilken typ av material som används. Till exempel kokas rör av konventionellt konstruktionsstål med vanliga elektroder. För montering av rostfria stålkonstruktioner är det bättre att använda argonsvetsning, eftersom användningen av konventionella elektroder inte tillåter att få en snygg och externt attraktiv söm.

slutsats

Så vi fick reda på vilka typer av hemlagade radiatorer som du kan montera dig själv. Dessutom lärde vi oss att använda vilka material som skulle monteras. Sakerna är enkla, det återstår att köpa de nödvändiga materialen och montera värmaren med egna händer.

Har du några frågor som kräver ytterligare förklaringar? I det här fallet rekommenderar vi att du tittar på videon i den här artikeln.
