Gör-det-själv värme radiator installation: typer av kretsar

För uppvärmning av ditt hem eller lägenhet kan du erbjuda olika sätt, men i det här fallet är vi intresserade av att installera bimetalliska radiatorer med egna händer eller liknande värmare från en annan metall. Vi kommer att försöka berätta för dig inte bara hur du ska hänga och fästa batterierna i rören, utan även om kretsarna själva, deras fördelar och nackdelar, och du kommer att lära dig några av de nyanser som krävs för att göra det möjligt att fungera effektivt, med maximal effektivitet.

Allt detta kommer du att lära dig nedan i texten, och dessutom kan du titta på den tematiska demonstrationen av videon i den här artikeln.

Radiatoruppvärmning

För att kunna utföra installationen av stålradiatorer med egna händer eller analoger från någon annan metall behöver du en värmekälla, som är olika kedjor.

De kan vara gas, el, diesel, fast bränsle, såväl som universal, det vill säga att ha möjlighet att arbeta i olika lägen. Dessutom är varje av dessa typer av pannor uppdelad i underarter, till exempel kan en gaspanna vara konvektion (traditionell) eller kondensation (låg temperatur).

Typer av konturer

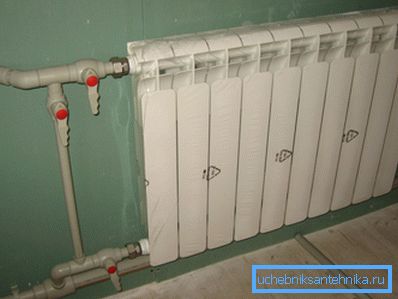

• I både autonoma och centraliserade värmesystem hittar du ett ett-rörsanslutningssystem, diagrammet som du ser i den övre bilden. Kärnan i arbetet här är som följer - kylvätskan från pannan matas genom ett slingat rör, vilket både är en flödesslinga och en returslinga. På väg till det, med hjälp av mindre rör radiatorer kraschar, visar det sig att vattnet, som passerat genom denna värmare, återvänder tillbaka till röret.

• Huvudproblemet med ett sådant anslutningssystem är att kylmediet, som passerar genom batteriet, förlorar sin ursprungliga temperatur och återvänder till röret, som redan är något kylt. och ju mer värmare som är inbäddade i en krets, desto kallare kommer vattnet att vara i slutet, därför rekommenderar instruktionen inte att använda mer än tre eller fyra stycken per vinge.
• För att på något sätt kompensera för värmeförlust installeras en bypass framför radiatorn mellan matningen och retur - Röret som förbinder denna matning och retur, som visas i toppbilden, men i grunden kan det här problemet inte lösa problemet. Ett rörsystem är mycket mer ekonomiskt än ett två-rör, eftersom mindre vatten värms upp här, därför minskar energiförbrukningen hos pannan.

• Två-rörsuppvärmningssystemet kräver uppvärmning av en större mängd kylmedel., eftersom det finns två kretsar involverade, för tillförsel och retur av kylvätska. Men installationen av gjutjärnstrålar med egna händer eller deras analoger kan göras med praktiskt taget ingen värmeförlust beroende på batteriets avstånd från pannan.
• Faktum är att ett sådant system tillhandahåller tillförsel av varmt vatten genom ett enda rör utan att återföra kallt vatten till det. - Det kylda kylmediet släpps ut i returledningen ("returrör"), så det kyler inte ner till den allra sista kylaren genom vilken hela systemet slingras. Tvårörssystemet är mycket pålitligt och bekvämt, även om det ger ett visst slöseri med material och uppvärmning av ytterligare vatten.

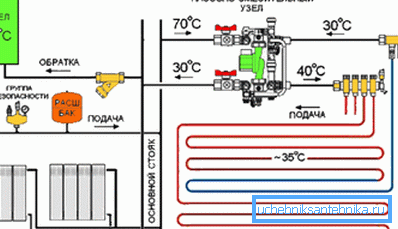

• Och här är ett annat schematiskt diagram - här ser du hur man installerar biometriska radiatorer med egna händer tillsammans med ett uppvärmt golvsystem från en enda värmekälla (panna på ett visst bränsle). Problemet med att montera en sådan krets är att för kylare behövs normalt kylvätskans temperatur ungefär dubbelt så mycket som för ett vattenuppvärmt golv, och pannan ger en vätska med endast en temperatur. Därför används i sådana fall en trevägs termostatventil, vilken i diagrammet placeras på pumpenheten.
• Observera att systemet här är ett två-rör och kylmedel genom matningsröret får en temperatur och batterierna och till det varma golvet. Men före golvkonturen passerar den genom en trevägs termostatventil och när golvet når önskad uppvärmning stängs ventilen och varmt vatten släpps ut i returledningen (detta visas väl i diagrammet).

Således kan du till exempel inte använda en låg temperatur (kondens), men en traditionell (konvektion) panna (priset är betydligt lägre) i 70 ° C-läget, men golvet värms upp till 30 ° C eller någon annan termostatmonterad temperatur.

Installation av radiatorer

Om batteriet är monterat, inte golvstående, då för fixering på väggen används olika justerbara och icke-justerbara konsoler - värmeinstallationsnoggrannheten och dess kompatibilitet med värmekretsar är beroende av installationen.

Därför behöver du inte bara arrangera hålen på en strikt horisontell nivå innan du borrar hålen i parenteserna, utan också med hänsyn till hållarens böjning, eftersom batteriet sitter på den, kommer att falla lite lägre (det beror allt på bågen bromsar på hållaren).

Före varje radiator, på tillufts- och returledning, är det nödvändigt att installera avstängningsventiler (kula eller konventiler) för att eventuellt kunna ta bort enheten under uppvärmningssäsongen utan att tömma vatten.

Skruva Mayevsky-kranen i en av de övre fria radiatoranslutningsingångarna, som i bilden ovan, så att du kan blåsa luft från något batteri eller system utan att tillgripa avloppsvatten (spara är uppenbart).

När du installerar batterier i en stålkontur, använd drag och för en propenkontur med samma inredning, är det bäst att använda fum-tejp för att försegla, men i det andra fallet använda Unipack-hygienpastaen - det tätar den gängade anslutningen mycket bra.

Obs. Om du har ett autonomt värmesystem bör du inte använda gjutjärnstrålar, eftersom de värms upp länge och de behöver mycket vatten. Sådana anordningar är bra för centraliserade system.

slutsats

Glöm inte att installationen av en aluminium radiator alltid innebär användning av anti-korrosionsadditiv i systemet. Följaktligen är användningen av aluminium endast lämplig i autonoma system, där du fyller kylvätskan själv.
