Golvvärme radiatorer: hur man värmer ett rum med glasväggar

Oavsett hur mångsidiga väggmonterade batterier, de är absolut inte lämpliga för installation i rymliga rum, varav de flesta är gjorda av glasväggar. I detta fall används andra värmeväxlare: försänkta i golvet eller monterad på benen.

Övning visar att det första alternativet är mest lämpligt, eftersom det låter dig helt maskera de skrymmande och oestetiska värmeanordningarna. Det handlar om funktionerna i användningen och installationen av dessa enheter kommer att diskuteras nedan.

Ovanlig uppvärmningsutrustning

Designfunktioner

Golvmonterade värmeväxlare används sällan, men ibland är de helt enkelt oersättliga. Huvudområdet för deras tillämpning - uppvärmningsrum med ett stort glasområde. Det kan bara vara ett rum med stora fönster eller en täckt terrass med tillgång till trädgården.

I det här fallet finns det flera sätt att värma:

1. Klassiska batterier monterade på sidan eller bakväggen. Det här alternativet är det mest ineffektiva, eftersom alla vet att värmeutrustning ska installeras på det kallaste stället i rummet, det vill säga genom fönstren. Dessutom kan den interiörstil utformad av arkitekten eller formgivaren på detta sätt störas.
2. Golvmonterat värmesystem. En bra lösning som inte kan genomföras om trä används som material för golvet: parkett, fast eller däckbräda, och så vidare. Faktum är att den har en låg värmeledningsförmåga. Detta kommer avsevärt att minska effektiviteten hos ett sådant uppvärmningssystem.

Dessutom kommer priset på en sådan lösning att vara mycket mer än kostnaden för installation av kanalvärmare.

1. Golvmonterade värmeväxlare. Representera en av de sorter av klassiska batterier som används i värmenät med värmeöverföringsvätska. De skiljer sig endast i form och plats för montering: De är monterade i specialdesignade för detta ändamål försänkningar (kanaler) som ligger i golvet.

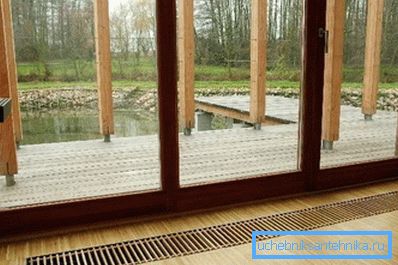

Ovanifrån är sådana batterier täckta med grillar som inte stör luftflödet och maskerar helt den installerade utrustningen.

Fördelarna med denna lösning är följande:

• Värmekällan är belägen exakt där den behövs mest.
• Batteriet, som ligger under golvet, förhindrar inte åtkomst till dörren eller fönstret och introducerar inte dissonans i rummets design.

Moderna byggvaruhus erbjuder två typer av radiatorer installerade under golvet:

1. Hull. I detta fall installeras värmeelementet i ett speciellt fall, som är monterat i golvet och fungerar som en kanal.
2. Utan kropp. Sådana radiatorer placeras i nischer som måste utformas tidigare.

Kroppsvärmare

Lådor där värmeelement installeras är gjorda av tunnförzinkad metall. Kroppens väggar för att öka sina värmehärdande egenskaper är täckta med isoleringsmaterial och målat i lämplig färg.

Värmaren själv är tillverkad av ett speciellt böjt rör på vilket värmeväxlarplattor svetsas, vilket ökar kontaktområdet med luft. Materialet för dessa element är aluminium, vilket överför värmen från varmt vatten till den omgivande luftbrunnen.

Ovanpå är fallet stängda dekorativa galler av trä eller metall. Detta gör att du kan välja ett alternativ som kombineras med både parkett och keramiska plattor.

Kroppsvärmare finns i följande storlekar:

• bredd - från 5 till 25 cm;
• längd - från 50 cm till flera meter;
• djup - från 10 till 70 cm.

Effektiviteten hos batteriet, som ligger under golvet, beror inte bara på värmeväxlarens område och kylvätskans temperatur, men också på luftkonvektionens hastighet. De kraftfullaste modellerna kan dessutom vara utrustade med elektriska fläktar. Nackdelen med denna lösning är behovet av att ansluta utrustning till det elektriska nätverket och en ökad ljudnivå som genereras av den.

oförpackade

Dessa radiatorer installeras under golvet i specialdesignade spår. Niches är gjorda i form av en rektangel, isolerad och täckt med eventuellt brännbart dekorativt material. Djup, bredd och längd är utformade utifrån storleken på de radiatorer som installeras i dem.

OBS! Kom ihåg att mellan nischens botten och konvektorvärmeväxlaren ska det finnas ett mellanrum på minst 10 cm. Det gör att du kan organisera luftens naturliga konvektion utan vilken enhetlig uppvärmning av rummet det är omöjligt.

Överifrån är spåret i golvet täckt med barer. Det måste vara tillräckligt starkt för att motstå vikten av personer som passerar genom det och lätt att avlägsna, vilket ger tillgång till rengöring och underhåll av den installerade radiatorn. Kanten på urtaget, där skyddsgallret är installerat, kan dekoreras med metall eller aluminium hörn.

Strömberäkning

Dimensionering och följaktligen produceras kraften hos en nischvärmare enligt samma schema som ett klassiskt batteri. De nödvändiga siffrorna kan tas från de tekniska beräkningarna som finns i projektdokumentationen för byggnaden som byggs upp.

För att maximera effektiviteten hos radiatorer som ligger under golvet bör följande nyanser beaktas:

• Det är nödvändigt att installera nischvärmare, vars effekt är 20% högre än vad som krävs av projektet.
• Om batterilängden är mer än 3 meter är det lämpligt att ansluta det till rörledningarna diagonalt (varmt vatten träder in och ut genom rören som ligger i motsatta ändar av enheten).

Monteringsenheter

Arkitektonisk designutveckling

Omedelbart bör det noteras att de inbyggda värmeväxlare är ganska komplicerad utrustning vad gäller installation. Därför är det möjligt att arbeta med egna händer endast om du är 100% säker på dina förmågor och färdigheter.

Möjligheten att använda sådana uppvärmningsanordningar bör läggas vid scenen av byggnadens arkitektoniska utformning.

Det är lämpligt att ta hänsyn till följande nyanser:

1. Se till att den ritade ritningen uppfyller kraven på sanitära och andra tjänster. Här är det viktigt att observera den nödvändiga golvtjockleken på första våningen eller styrkan på armerade betonggolvplattor på den andra. Förutom radiatorerna själva kommer rörledningarna att installeras på samma ställe, som levererar och avlägsnar kylvätska.
2. Det är viktigt att förbereda kanalen av önskad storlek. Om det är djupare och längre, desto kraftfullare batteri kan du installera. En nisch i golvet i denna storlek påverkar dock strukturen i styrkan, därför måste ingenjören som utför beräkningarna överväga möjligheten att installera en radiator under golvet.

Uppvärmningsarrangemang

Förutom byggnadens strukturella element är klimatsystemet självt föremål för design. I synnerhet måste du placera rören som levererar kylvätskan korrekt, samt bestämma installationsplatsen för luftventiler som tar bort luften som ackumuleras där från rören och radiatorerna.

Var uppmärksam! En golvvärme radiator fungerar inte som batterier monterade på en vägg. Detta beror främst på annat motstånd mot flödet av vätska. Därför är det nödvändigt att göra en mycket noggrann hydraulisk beräkning vid utformningen och välja värmeventilens driftlägen.

I annat fall kommer den värmeenergi som produceras av radiatorer inte att räcka för att värma luften i rummet till önskad temperatur.

Det är tillrådligt att ge automatisk styrning av radiatorer med hjälp av elektroniska ventiler och sensorer. Detta kommer att möjliggöra en mer exakt justering av driftssätt beroende på yttre förhållanden, vilket inte bara bidrar till komfort, men ger också möjlighet att använda energiresurser mer ekonomiskt (gas, diesel, el osv.).

Monteringsnisch

Det viktigaste steget - gör en nisch för radiatorn. Instruktioner för dess design är enkla. Här är det viktigt att endast observera ett mycket viktigt villkor - att skapa ett kontinuerligt vattentätningsskikt (speciellt om en nisch läggs på första våningen, där golvets golv är ordnat "på marken").

Arbetsprocessen för att göra presentationen enklare kommer att delas upp i flera på varandra följande steg:

1. En nisch med önskad längd och bredd är förberedd. Om golvet inte översvämmas ändå är det lätt att göra. Men i det färdiga golvet kan du också göra de nödvändiga urtagen. Det tar inte mycket längre tid.

1. Skydd mot vatten sätter sig fast vid användning av beläggnings- eller rullematerial. Se till att de inte avger ämnen som är skadliga för människokroppen när de upphettas.
2. Nästa steg är uppvärmning. Du kan lägga ut ett nischskumpolystyren eller annat material med en låg konduktivitet för värmeledningsförmåga.
3. Därefter måste du göra ett nisch dekorativt material. Du kan bara gipsa den eller revet den med keramiska plattor, som användes för att lägga terrassen eller verandaen på golvet. I det första fallet är det nödvändigt att förstärka ytan med ett galler för att undvika sprickbildning eller smulning som ett resultat av basens temperatur och krympningsrörelser.

Var uppmärksam! Om ett sådant system är monterat på andra våningen ska arkitekten eller ingenjören som utformar huset, tillhandahålla minskning av överlappningen, samt arrangera bärbalkarna eller armerade betongplattor så att nischen går längs dem, inte över.

Den övre kanten av urtaget för konvektorn kan dekoreras med hörn och ge fästen som håller dekorations- och skyddsgaller.

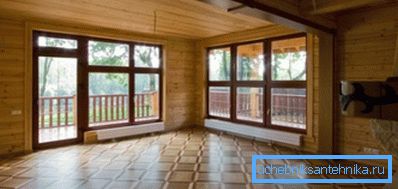

Kombinerade lösningar

I det fall det är nödvändigt att värma mycket stora rum med stora fönster kan kanalvärmare kombineras med annan klimatutrustning:

• klassiska radiatorer;
• golvvärmesystem.

I det här fallet är det nödvändigt att installera och korrekt konfigurera det automatiska klimatkontrollsystemet, vilket oberoende samordnar arbetet hos alla monterade enheter, vilket ger det mest effektiva och ekonomiska resultatet.

slutsats

Golvvärmeväxlare är en utmärkt lösning för rymmeuppvärmning om traditionella system inte kan installeras eller det är olämpligt att bygga upp golvvärme. Det finns emellertid andra innovativa metoder för uppvärmning (se även artikeln Vilka egenskaper och fördelar har Rifar värmningsaggregat).

Du kan lära dig mer om dem från videon nedan.
