Fördelning av uppvärmning: hur allt fungerar

Vad är uppbyggnaden av värmepanna i en lägenhetsbyggnad? Vad är det övre värmebatteriet och hur skiljer det sig från botten? Vilka rörstorlekar används? Vad är en hiss? Låt oss försöka svara på dessa frågor.

terminologi

För det första för att undvika förvirring definierar vi villkoren.

• Hiss eller termisk knut - den plats där förvaltningen av värmesystemet och varmvattenförsörjningen av huset eller dess del är koncentrerad.

Dessutom: hissenheten ger kylvattnets temperatur och tryck till optimal prestanda för värmesystemet. Sålunda når skillnaden mellan flödet och returgängorna på vägen 4 kgf / cm2; Samtidigt är en droppe på 0,2 kgf / cm2 tillräcklig för cirkulation av vatten genom batterierna.

• Vattenhiss - Huvudelementet i hissenheten, blandningskammaren, där det varmare vattnet från matningen blandas med returvattnet som recirkuleras i cirkulationen.
• choke - röranslutningsflöde och retur i hissaggregatet. Genom det kommer det kallare vattnet i returledningen att gå in i en upprepad cirkulationscykel.
• fyllning (plankbädd) är ett horisontellt rör som levererar kylmedel från hissaggregatet till stigarna.
• stigare - vertikala delar av värmesystemet som levererar vatten direkt till värmeanordningarna.
• avsättning - rör som förbinder stigaren med batteriet.

Så, vilken typ av kopplingsscheman för värmesystem kan användas i bostadshus? Vilka delar innehåller de?

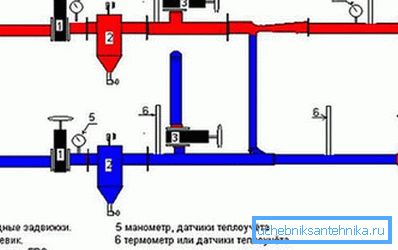

Hiss nav

Den minsta gentlemanens uppsättning för den enklaste hissenheten består av:

1. Par av inloppsventiler - på flödet och retur.
2. Sumpa på planen och sällan på returlinjen.
3. Egentligen hiss med sug och munstycke.
4. Husventiler, skära av husets värmesystem.
5. Par av urladdningar, vilket gör det möjligt att helt tömma systemet.
6. Styrventiler för mätning av tryck och temperatur.

Eventuellt kan vara närvarande:

1. Sätt in varmt vatten (en eller två för varje tråd). I det andra fallet, för att säkerställa konstant cirkulation genom varmvattenkretsen, är flänsen mellan insatserna på varje linje färdigställd med en kvarhållningsbricka.

1. Tie-ins för enskilda konsumenter (handelskiosker, butiker, etc.). Här sätter hon sig på flänsen framför ventilerna; tvättmaskinen begränsar flödet av vatten genom en separat krets.

fyllning

Beroende på platsen finns det två värmekabelsystem.

lägre

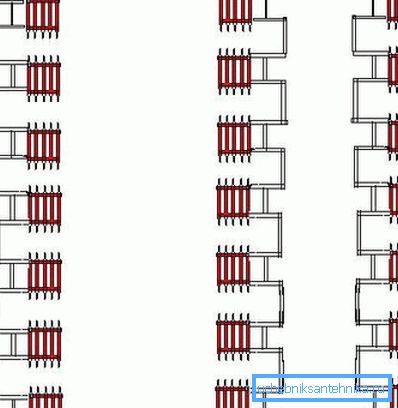

Bottenflaskor eller värmesystem med lägre ledningar används i de flesta moderna byggnader. Både matning och omvänd flaska är i källaren. Rissarna är kopplade i par med hoppare placerade i övervåningen eller på vinden. På toppen av varje bygel finns en luftventil (Mayevskys kran).

Varje stigare är en hoppare mellan tappningen. Den oundvikliga obalansen mellan närmast hissnoden och stigarna långt ifrån den kompenseras av skillnaden i rörens storlek och patency. Vi ger de typiska värdena på fjärrkontrollen för värmekretsen som betjänar ingången till den moderna tio våningen byggnaden.

Vilka är fördelarna med de lägre ledningsrören?

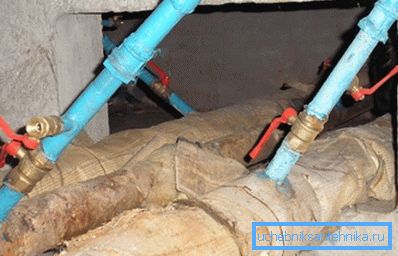

• Alla ventiler på parade stigare är koncentrerade på ett ställe. Att koppla ur behöver inte klättra in på vinden.

• Återställning av kylvätskan till den tekniska källaren under reparationer ger inga problem.

Förresten: källare används ofta som lager eller nyttrum av butiker. I det här fallet behöver du inte prata om någon form av fördel: du måste släppa stigarna genom slangen i avloppssystemet.

Den största nackdelen med den nedre ledningen av värmesystem är komplexiteten hos lanseringen efter en återställning. För att starta cirkulationen genom alla risers måste du blöda luften. Under tiden kan inte alla invånare i de övre lägenheterna göra det; Glöm inte de tomma lokalerna.

topp

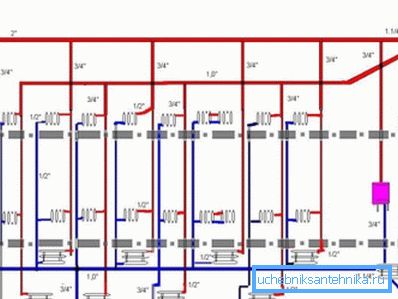

Den övre fyllningen eller uppvärmningen med den övre fördelningen av tillförseln är ganska förutsägbart annorlunda genom att matningstråden placeras på vinden. Returröret förblir i källaren. Varje stigare är ett separat element, oberoende av andra stigare.

På vinden är det i tillägg till flaskande arkivering följande:

1. Avstängningssteg från ventilmatningen.
2. Anslutningar för deras utsläpp (närmare bestämt för luftläckor som krävs för att helt tömma gruppen av värmeapparater).

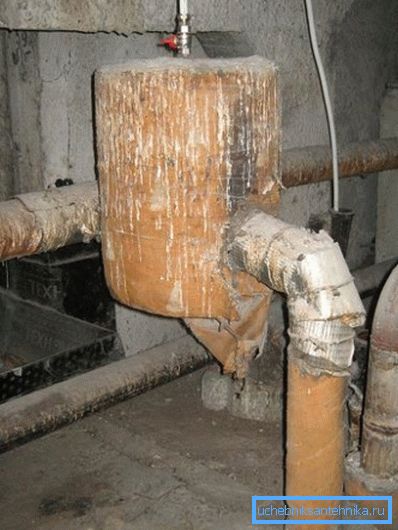

3. Expansionstank. Trots namnet kompenserar det inte för ökningen av kylvätskans volym under uppvärmning (systemet är inte autonomt men anslutet till värmehuvudet). Tanken, som är placerad på toppen av dispenseringsdispensern, läggs med en minsta lutning, tjänar till att samla in luft, vilken avlägsnas därifrån genom en avfallsventil.

En sådan utformning av värmesystemet applicerades massivt fram till omkring 1980-talet.

Hur ser det ut på bottlingens bakgrund?

• Det största problemet här är komplexiteten att starta en separat riser. För att helt dränera det behöver du:

• Stäng av ventilen på vinden.
• Stäng av ventilen i källaren och skruva av locket.
• Skruva loss kontakten på vinden.

Kärleksfullt återställs hela husuppvärmningssystemet med den övre strömkabeln och börjar mycket lättare, speciellt om återställningen från uppvärmningstanken sätts in i hissaggregatet. Tyvärr: utloppet av ett hus är förknippat med förlusten av en stor mängd kylmedel, vilket är oönskat ur sikte på att spara termisk energi.

• Den största fördelen med den övre fyllningen är att lanseringen är extremt enkel och inte beror på husets invånare. Det räcker bara långsamt (för att undvika en vattenhammare) för att öppna husventilerna på tillförsel- och returledningarna, varefter det bara återstår att tömma luften från expansionstanken.

stigare

Kylvätskans layout i uppvärmningsanordningarna i ett privat hus kan vara horisontellt och vertikalt (stående). I lägenhetsbyggnader på olika platser är dessa system sida vid sida: om flaskan alltid är horisontell ledning, är stigaren vertikal ledning.

Vad är användbart för att veta om stigningar i ett bostadshus?

• Ingen av golven, förutom den övre i huset med den nedre tappningen, borde inte stänga dubbelhöjningarna. Om du lägger in värmaren mellan tillförsel- och returstigarna på femte våningen i en tio våningar byggnad, fryser invånarna på de övre våningarna: cirkulationen ovanför bindningen kommer nästan sluta.
• I hemmet för nya projekt görs en av tvillingarna ofta inaktiv (det vill säga det går inte att ansluta till batterier). Utformningen av värmesystemet med enstaka stigare gör att du kan kringgå dubbla stigare från källaren, utan medborgarnas deltagande. Det är nog att installera en dumper på en enda tråd istället för en stubben och ta över den för urladdning: luftlocket kommer helt att flyga ut på vattenfronten.

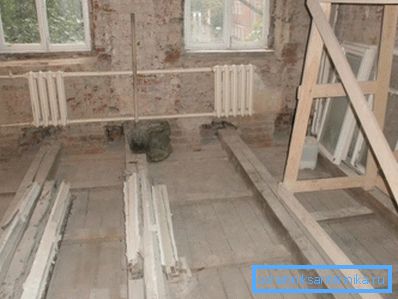

• I stalinka på en stigare parallellt är två radiatorer ofta anslutna utan att byta diameter. I detta fall tjänar stigaren sig själv som en hoppare mellan sina fodringar. detta

Värmesystemets ledningar är ganska effektiva, men endast med en stor (DU25) diameter av matarrören.

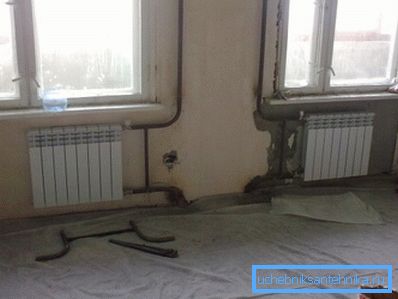

Praktisk följd: Om du vill byta ut den interna ledningen med egna händer, använd antingen rör för uppvärmning av samma diameter eller stryk en bygel. Instruktionen är kopplad till det faktum att batterierna med en diameter på 25 mm nät och förband med villkorlig passage 15-20 kommer att vara kalla.

Horisontell intern ledning

I många nya byggnader kan man stöta på ett relativt exotiskt system: utlopp från riserna kommer in i lägenheten, vilket gör det möjligt att späda upp värmaren för en godtycklig layout. Diametern på stiger och utlopp är vald så att den horisontella konturen i din lägenhet inte ställer upp värmeparametrarna i lägenheterna ovanför eller underifrån.

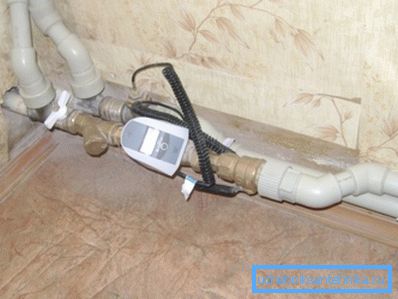

Förutom en godtycklig layout möjliggör en horisontell krets med en ingång och utgång du möjlighet att justera redovisningen av termisk energi. När kostnaden för uppvärmning per kvadratmeter ökar blir installationen av mätare allt mer relevant.

Hur man gör värmekabeln i den horisontella konturen av en enda lägenhet?

I författarens ödmjuka åsikt skulle det vara mest rimligt att anpassa Leningrad- eller baracklayouten till denna situation.

• Längs omkretsen av lägenheten läggs en olöslig ring med storleken på DN25. Under dörröppningarna uppvärms den i en screed eller läggs under ett plan golv.

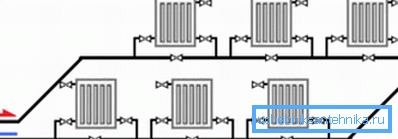

• Uppvärmningsanordningar skär parallellt med ringen utan att bryta den. Rörens storlek - DNU20. Anslutningsdiagram för en separat radiator - nedre eller diagonal.
• Varje radiator är utrustad med en luftventil i en av de övre propparna. Eventuellt kan gasreglage eller värmehuvuden och slamventiler på tillförselledningarna installeras.

slutsats

Vi hoppas att våra rekommendationer kommer att vara användbara för läsaren. Ytterligare information om hur värmekabeln i lägenheten kan genomföras kommer att erbjudas av bifogad video. Lycka till!
