För vad och hur värmesystemet är balanserat

Om du tror att installera en panna, extra utrustning och rörledningar, ansluta radiatorer till dem och fylla systemet med kylvätska, kan vi anta att arbetet är gjort, det här är inte så. Även om huvudmatrisen är slutförd, återstår ett viktigt steg - inställning av värmesystemet eller balansering av det. Processens huvuduppgift är den korrekta fördelningen av kylvätskans energi genom rummen.

Idag kommer vi att berätta hur det görs i ett privat hus.

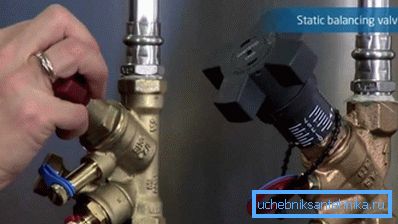

Självbalansering uppvärmning med kranar

Allt arbete kan utföras med egna händer, efter enkla rekommendationer. Det finns en felaktig åsikt att balansering endast bör göras i stora byggnader, men det här löftet är inte sant. Det är nödvändigt för alla byggnader, och särskilt bostäder, annars kommer värmen i vissa rum att gå med ett överskott, och i andra fall kommer det att vara brist på det.

Vår uppgift idag är att berätta hur du kan förhindra en sådan obalans. Som ett resultat kommer kedjan, radiatorer och andra delar av systemet att fungera som en och värma den enhetliga strukturen.

På bilden - före starten av värmesystemet är det nödvändigt att justera och justera det.

Huvudsyftet

Oavsett hur hårt vi försöker göra värmekretsen korrekt, händer det ofta att det sista batteriet värms inte bara längre, men inte tillräckligt.

För att öka kapaciteten hos varken systemet eller pumpen i detta fall finns det ingen anledning, eftersom detta inte är problemet.

  1. Balansering används för att fördela värmeenergin som kommer från värmegeneratorn genom ledningar, beroende på behoven hos varje rum.
  2. Hjälper till att utföra denna procedur, först och främst ventiler. Det är en viktig komponent i uppvärmning, vilket gör det möjligt att öka eller minska flödet av kylvätska till en viss del av värmesystemet.
Hydraulisk koppling av det slutliga systemet med dubbelrörsvattenuppvärmning - till vänster statisk balansering, till höger - dynamisk

Tips: Installera automatisk temperaturkontrollutrustning hindrar inte att batterierna balanseras.

  1. I det här fallet är de bara ett extra verktyg som gör att du kan behålla den nödvändiga komforten i rummen.
  2. Installering av radiatorer och värmeutrustning är av största vikt. Därför rekommenderar vi att du utför balansering och installerar bara automatiska system, om det finns en önskan.

Tips: notera att främst sistnämnda har en centraliserad natur, som inte är ansvarig för justering av flödet av kylvätska, utan för dess temperatur i värmeanordningen.

Balansering av värmesystem med specialventiler minskar bränslekostnaderna

Vad du behöver göra

Balansering utförs med hjälp av följande komponenter:

  • flödesregulatorer;
  • bypassventiler;
  • balanseringsventiler;
  • tryckregulatorer.

Vi rekommenderar att du endast köper produkter från tidtestade tillverkare, även om priset är något högre än resten.

Installation av vissa element baseras på värmesystemets enhet:

  • I en enda rörkrets rekommenderar instruktionen endast att man installerar manuell kran som hjälper att variera intensiteten hos uppvärmt vatten till vilket rum som helst;
  • i tvårörssystem, speciellt där temperaturen styrs av automatiska anordningar, kan installationen av balanseringsventiler inte utelämnas.
Hur är justeringen och justeringen av värmesystemet hemma

medel

Det finns flera metoder för att utföra proceduren. Tänk på deras kärna genom exempel:

enkel Det mest tidskrävande alternativet är att med jämna mellanrum mäta avläsningarna för varje balanseringsventil medan de justerar sina positioner. Målet är att justera ventilens läge så att resultatet blir tillfredsställande.
komplex Det anses vara mer tillförlitligt, eftersom systemet är uppdelat i separata moduler. I detta fall är dess totala effekt tagen som 100%, och data som kommer från enskilda moduler omvandlas till motsvarande andelar, till exempel 50 eller 20%. Därefter justeras varje modul individuellt för att uppnå kylvätskans flödeshastighet till önskad procentandel från Total effekt av värmesystemet.

Till exempel valde du 20% för ett sovrum, men denna indikator var inte tillräckligt för en bekväm temperatur. Därför bestämmer du att öka intensiteten med ytterligare 10%, för vilken du skruvar modulventilen lite.

Balansjustering i en två-rörs värmekrets

Tips! Innan värmningssystemets balanseringsarbete startar, är det nödvändigt att öppna varje avstängningsventil och göra provkörning. Du måste se till att cirkulationspumpen för uppvärmning, batterier och andra kretskomponenter fungerar korrekt.

Balanseringskran

Detta är en typ av ventiler, genom vilka det hydrauliska motståndet styrs genom att rördiametern på rörtvärsnittet ändras i en vald sektion.

Installera det när:

  • Det finns ingen bekväm temperatur även vid maximal belastning.
  • det finns en signifikant temperaturförändring i rummet vid en konstant belastning i värmesystemet;
  • Det finns ingen möjlighet att nå uppvärmningsvärdet.
Danfoss automatisk omkopplingsventil

Fördelarna med utrustning

Balansventilen för uppvärmning har följande fördelar:

  • minskar totala bränslekostnader som husägare kommer att märka efter ett tag;
  • ökar komforten i rummet, eftersom det är möjligt för varje enskilt rum att uppnå en lämplig temperaturnivå;
  • tar bort komplexiteten vid start.
Ansluta utrustning till värmesystemet

Installation och justering

Vanligtvis är installationen av balanseringsventiler för uppvärmning utförd för att reglera tvårörsuppvärmningssystem. Särskilda tillbehör och adaptrar används för detta.

Tips: Var uppmärksam på pilen stämplad på enhetens väska, eftersom det finns kranar som endast installeras i en specifik riktning för kylvätskebehållningen. Annars kan skador på utrustningen och fel i värmesystemet uppstå.

Efter installationen är det nödvändigt att utföra mätningar för att bestämma justeringsnivån.

Installation av en balanseringskran

slutsats

För normal drift av värmesystemet hemma är det nödvändigt att balansera det. Endast i detta fall kommer det att vara möjligt att enhetligt värma hela byggnaden, ställa in önskad temperatur i varje rum. Specialutrustning bidrar till att göra detta arbete - balanseringskranar som gör det möjligt att justera värmesystemets funktion (se även artikeln "Pooluppvärmning: tillgängliga metoder och tips för självförverkligande).

Video i artikeln ger möjlighet att hitta ytterligare information om ovanstående ämne.
