Expansionstank för uppvärmning: vad behövs, hur man väljer

Expansionsbehållarens direkta syfte är att ta över vatten, vilket bildas som ett resultat av uppvärmningen av detta kylmedel. Faktum är att vattenmolekylerna i det heta tillståndet expanderar lite, och om det inte fanns någon sådan mottagningsanordning skulle fukten ha hittat den svagaste punkten på linjen och skulle ha flödat vid denna punkt.

Dessutom utför enheten även en annan funktion - efter kylvätskans kylning verkar det "ge" till systemet den saknade mängden vätska.

Detta element är i själva verket en vanlig behållare som installeras över hela värmekabeln. Men det finns naturligtvis nyanser här. Vi kommer att förstå allt konsekvent och i detalj.

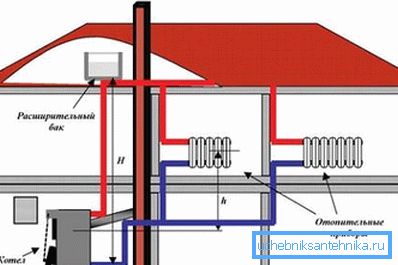

Den enklaste versionen av "expander" för uppvärmning utan tvångscirkulation

Sådan uppvärmning består vanligtvis av tre element - en panna, radiatorer eller bara rör, såväl som en tank. Det finns inga pumpar här - kylvätskan rör sig längs linjen på ett naturligt sätt.

I detta fall installeras expansionstanken av det öppna värmesystemet på vinden - det tillverkas vanligtvis självständigt. Från vad specifikt kan vi göra kapaciteten i tabellen nedan.

Generellt visar det sig att både för hantverkskonstruktioner - båda är bra, behöver bara titta på vad det är lättare för dig att få och montera.

Var uppmärksam på två viktiga punkter! För det första måste tankarna som sätts i vindarna isoleras så att vattnet i dem inte fryser. Och för det andra är det väldigt viktigt att förhindra avdunstning av vatten - antingen ett tätt lock eller vanlig solrosolja hjälper här.

I det senare fallet hälls lite olja i behållaren - den bildar ett lager av "film" på ytan av vattnet, och detta skikt förhindrar fukt från att förångas. Sådan är tricket.

När det gäller isoleringen är det väldigt enkelt att utföra den här åtgärden. Det är nog att byta burken med gamla jackor, tröjor, etc.

I princip är sådana hemlagade mönster ganska praktiska - som tiden har visat har de tjänat i årtionden i år utan några speciella problem.

Vi kommer att förstå hur de är installerade.

Installation av "hantverk" cisterner

Arbetsplanen är vanligtvis följande:

1. Från varje punkt av systemet stiger ett vertikalt rör.
2. På rätt ställe överlappar det borrade hålet för rörets passage.
3. Motorvägen är "passerat" överlappningen.
4. I tankens botten finns ett hål med samma diameter som röret.
5. Röret sätts in i burkens botten och sedan förseglas anslutningen. Detta görs genom svetsning (om tanken är gjord av stål) eller med vanliga muttrar, om exempelvis en burk av aluminium eller plast. I det senare fallet måste du i slutet av linjen skära rörtråden med en manuell dö.

Som du kan se finns det inget svårt i sådant arbete.

Tips! Om du gör en stål expansionskärl av värmesystemet med egna händer, försök sedan organisera allt så att det innehåller så få svetsar, hörn, etc. som möjligt. Faktum är att dessa områden är mest utsatta för läckage.

Låt oss nu prata om fabriksprodukter med en helt annan handlingsprincip.

Stängda expansionstankar

Sådana behållare är konstruerade för inomhusinstallation. De kan placeras i kök, badrum, korridorer etc. Det viktigaste som är viktigt att förstå är att dessa produkter används i system med extra cirkulationspumpar.

Dessutom måste du veta att, inne i en sluten cistern, det inte finns en fast tomrum, men ett speciellt membran (vanligtvis det är gjord av gummi).

Membranet här behövs för två ändamål:

1. För att skapa det önskade trycket, vars påverkan kommer att flöda tillbaka till systemet.
2. För att kunna jämföra kraften i vattenhammaren.

Om mer, så är "arbeten" mycket enkel:

• Gummipärra används för att samla överflödigt vatten.
• Gas eller luft pumpas mellan membranens väggar och tanken själv. - Det visar sig att det skapar tryckkraft, som verkar på päron.
• Luft pumpas genom nippeln med en vanlig cykel- eller motorpumpe..
• Membranet är ganska flexibelt och sträcker sig gradvis under "ingången" av vatten.. Detta gör det möjligt att ta hydrauliska stötar istället för att rikta dem till metallväggarna.
• Den hydrauliska lasten själva, droppar förekommer ganska ofta i systemen där pumparna arbetar - Det är dessa enheter som är källorna, orsaken till slag, eftersom de tenderar att sätta på och ändra kraften i vattenflödet.

När det gäller själva tanken är instruktionerna för tillverkningen i fabriken sådan att den vanligtvis har i de mellanliggande förbindningsfogarna runt hela axeln. Exakt dessa sömmar och är rädda för vattenhammare.

I princip är designen här ganska genomtänkt och säker.

1. Genom att hitta vattnet inuti päron, och inte inuti metallskalet, visar det sig att det inte finns någon kontakt med vatten med luft, vilket skyddar alla stålytor i systemet som helhet från oxidation. Självklart händer processen fortfarande, men åtminstone inte lika intensiv som vid expansionstankar av öppen typ.
2. Tankar är mycket kompakta när det gäller storlek - det här låter dig montera dem på nästan vilken punkt som helst utan att förlora värdefullt utrymme.
3. Membranet är så förseglat att huvudproblemet med produkter av öppen typ blir omöjligt - förångning av fukt.

Observera att det finns vissa nackdelar i de slutna typprodukterna. I synnerhet hänför de sig direkt till membranet. Faktum är att gummi tenderar att vara täckt med mikroskador över tiden, vilket leder till förlust av lufttryck och vatteninträngning i respektive tankens utrymme.

Tips: Köp inte produkter av tvivelaktigt ursprung och de som är misstänkta låga. Använd produkter av kända märken, och sedan kommer produkten att vara så lång som möjligt och utan problem.

Och innan vi överväger hur man installerar en så stor tank av värmesystemet med egna händer, låt oss röra på en annan viktig punkt.

Vad är volymen på tanken

Faktum är att det finns en ungefärlig regel - du behöver bara lägga 15% till den befintliga volymen vatten och göra kapacitet för motsvarande förskjutning.

Detta är dock för approximativt - det är bättre att använda en speciell formel, tack vare vilket ditt system kommer att vara så effektivt, säkert och ekonomiskt som möjligt.

Formeln här är: V = E x C / (1 - Pmin / Pmax) / Kzap

Låt oss undersöka det i detalj:

• C är den totala mängden av kylvätskan i systemet.

Observera att inte bara volymen av rör och radiatorer, men även mängden värmebärare som finns i pannan beaktas.

• E - här har vi ersatt figuren av expansionskoefficienten för vatten under påverkan av värme. Eller om frostskydd används i systemet istället för vatten, tar vi parametrarna för dess koefficient. I detta fall är det nödvändigt att ta hänsyn till den maximala tillåtna temperaturen till vilken pannan kan värma kylvätskan.
• Pmin är antalet atmosfärer av initialtryck i expansionstanken.
• Pmax är följaktligen indikatorn för det maximalt tillåtna trycket för vilket säkerhetsventilen är inställd.
• KSAP är en koefficient, en indikator för att fylla expansionsbehållaren.

Utför enkla matematiska operationer, och vi får optimal förskjutning.

Nå, nu kan du gå direkt till översynen av principen om installationskapacitet.

Installation av slutna enheter

Det är värt att notera att montering av ett sådant element inte är särskilt svårt, eftersom det inte behöver komplexa verktyg, vars pris är högt.

Faktum är att du behöver en standard "uppsättning" av VVS:

1. steg och gas nyckel;
2. justerbar skiftnyckel;
3. silikon, släp.

Och samma arbetsorder är något så här:

1. Vi fixar tanken på väggplanet med hjälp av fästen eller klämmor.

Var uppmärksam! Även om din tank är liten och inte väger för mycket, är det fortfarande bättre att vara säker och kontrollera väggens bärkraft på den plats där du ska hänga den. Faktum är att det finns möjliga vibrationer på grund av hydrauliska stötar och kraftflödesfall. Och om tanken vibrerar och samtidigt hänger på gips, är det troligt att förr eller senare kommer det helt enkelt att falla.

1. Om kapaciteten är stor och den passar mer än 30 liter, ska den inte monteras på väggen, utan monterad på golvet - på benen.

1. Vi tar röret till tanken och kopplar allt med hjälp av muttrar eller specialtillbehörs adaptrar.

1. Vi pumpar luft in i tanken.
2. Kör vatten i systemet.

Samtidigt är det nödvändigt att kontrollera nivån på vattentrycket - faktum är att om det är överdrivet, kommer membranet enkelt att brista.

I princip är det här en fixerbar sak, men bara om du köpte en produkt med ett utbytbart gummi "päron". Det pressade membranet kan inte bytas ut - det kommer att bli nödvändigt att ta hand om att byta hela tanken.

Om vi ​​pratar om vilket membran som är bättre att förvärva, så finns det ingen universell rekommendation. Pressade "päron" är praktiskt taget inte sönder, men om något händer måste du byta hela elementet. Och det andra alternativet - bryter oftare, men då ändras det enkelt och billigt.

Så välj dig. Detta avslutar vår artikel.

slutsats

Vi har ganska djupt räknat ut vad är expansionstankar, vad de är för, vad är och hur de monteras. Jag skulle vilja tro att sådan information kommer att vara till nytta för dig i praktiken, och du kommer att kunna planera det mest effektiva värmesystemet hemma. Förresten kan du hitta ytterligare användbar information om ämnet - i videon som publiceras i artikeln.
