Expansionstank för uppvärmning - installationsschema i

Vid installation av vissa system med autonom värmeinstallation krävs en expansionstank. I den här artikeln kommer vi att titta på vad den här enheten har, vilken funktion den utför och hur den är ansluten till systemet.

Vad är en expansionstank och varför behövs det?

Från namnet på den här enheten kan du gissa att det krävs för expansion. Faktum är att med en temperaturförändring förändras trycket i systemet som ett resultat av termisk expansion. Eftersom vatten eller annat kylmedel förblir nästan inkompressibelt när volymen ändras kan termisk expansion leda till förstörelse av värmeanordningar.

Av detta skäl finns det ett sådant fenomen som en vattenhammare, som också kan skada rör eller radiatorer. Den enda rätta lösningen i denna situation är införandet av en tank med luft (lätt komprimerbar substans) i systemet. Med en sådan behållare leder termisk expansion av kylvätskan endast till en liten tryckökning.

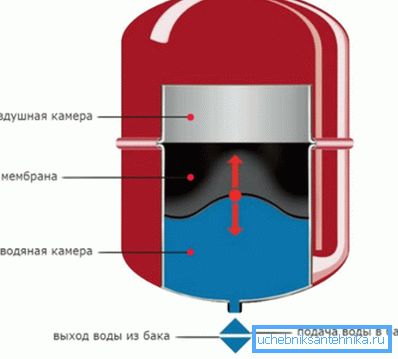

Var uppmärksam! Så att syrgas inte löser upp i vatten och inte orsakar korrosion inuti rörledningen, är vattnet i tanken separerat från luften med ett elastiskt membran.

Det bör noteras att enheten utför den beskrivna funktionen i slutna värmesystem.

Expansionsbehållare används dock i andra typer av värmekonstruktioner:

• I öppna system som är i kontakt med luft.
• I centraliserade system med överflöde. I detta fall installeras tanken på vinden och är ansluten till husets uppvärmningsrör.

I båda fallen behövs installation av en värmexpansionstank för att eliminera luftproppar från rörledningen. Detta beror på det faktum att kylvätskans tryck i värmesystem inte räcker för att pressa luft från sina övre delar. Som ett resultat tjänar expansionstanken som en tank för uppsamling av luft.

I de slutna värmeledningarna släcks luften ut när uppvärmningen är igång, men i det öppna går den i sig själv i atmosfären.

Installationsfunktioner

Installationen av expansionstanken i värmesystemet beror på den senare typen. Som nämnts ovan kan uppvärmning genomföras med användning av stängda och öppna metoder.

Nedan betraktar vi hur man gör en gör-det-själv-tankanslutning i båda fallen.

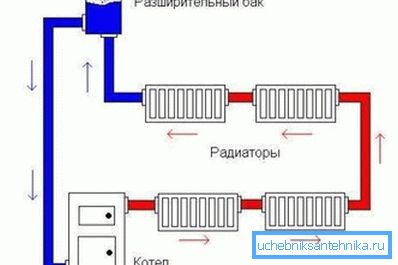

Öppet system

Öppen uppvärmning är i huvudsak ett stort kärl med specifika konvektionsströmmar inuti.

I detta fall bör installationen av expansionstanken för uppvärmning, liksom för alla andra värmeanordningar, tillhandahålla:

• Snabb ökning av kylvätskan som värms upp av pannan till värmestrukturens övre punkt, liksom dess naturliga cirkulation genom värmeanordningarna.
• Fri och obegränsad uppåtgående rörelse av luftbubblor.

Av dessa skäl utförs installationen av denna enhet högst upp i strukturen. Oftast i privata hus ligger dessa tankar på vinden eller på toppen av den övre sektionssamlaren (i ett enda rörsystem).

Jag måste säga att tanken själv för ett öppet system är också annorlunda i sin design:

• Behöver inte ventiler
• Behöver inte ett gummimembran och till och med ett lock.

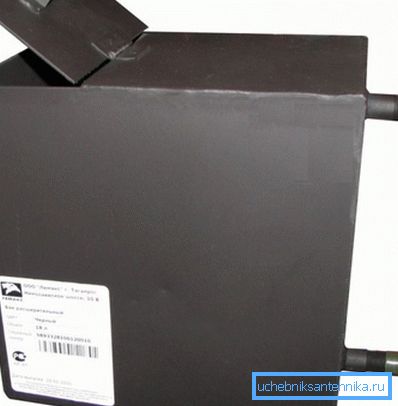

I detta fall är expansionsbehållaren en enkel behållare i vilken, om så är nödvändigt, kan du lägga till en hink vatten för att ersätta förångat vatten. Priset på en sådan enhet är som regel lika med ett par elektroder och kostnaden per kvadratmeter stålplåt är flera millimeter tjock.

Stängt system

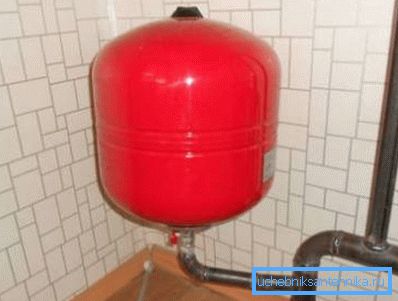

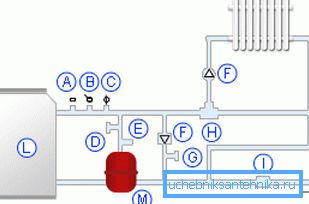

Om konstruktionen genomförs enligt ett slutet system, har installationen av värmningssystemets expansionstank ett antal funktioner som vi kommer att undersöka nedan:

• Den mest optimala platsen för att ansluta enheten är området på det ställe där kylvätskeflödet är närmast det laminära flödet och det finns ingen turbulens.. Därför är den uppenbara lösningen att installera den framför en cirkulationspump för uppvärmning. När det gäller platsens höjd spelar det ingen roll eftersom anordningens uppgift, som redan nämnts ovan, är att kompensera för termisk expansion och dämpning av vattenhammare.
• Stor betydelse är tankens plats i rymden. Helst bör vätskan strömma in i behållaren ovanifrån, vilket helt tar bort luften från vätskekammaren.
• Enhetsvolymen måste vara minst en tiondel av volymen av all vätska i systemet.. Beräkna volymen av vatten kan baseras på pannans kraft - 15 liter vätska tas per kilowatt.

Var uppmärksam! Värmepannor är ofta utrustade med expansionstankar och jämn cirkulationspumpar. Därför bör du se till att de behövs innan du handlar för enheter.

montering

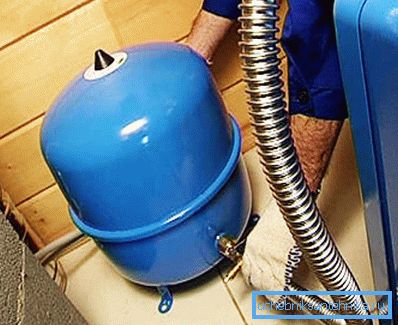

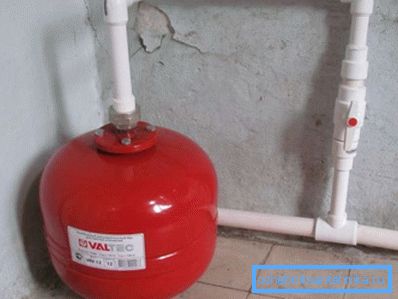

Tänk exempel på hur man installerar membrantanken.

Så ser instruktionen ut så här:

• Om anslutningen är gjord till befintlig uppvärmning, är det först och främst nödvändigt att stänga av all utrustning och dränera vattnet från batterierna. För att flytta vätskan bättre, öppna kranarna i Mayevsky.

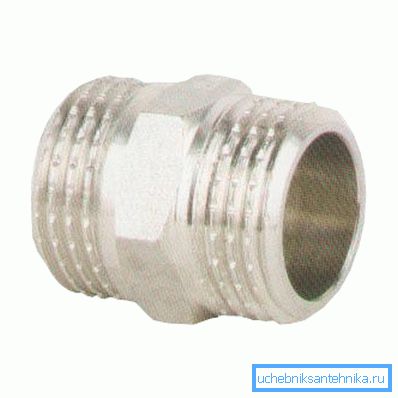

• Om plastvärmebatterier används, ska installationen ske genom ett avtagbart monteringselement, kallat "amerikanskt". Den första delen är skruvad i tanken, och den andra är lödd till röret. Då är båda delarna anslutna.

• Då måste du klippa upp värmningsröret och installera en tee till vilken röret från tanken är ansluten.
• Medan det inte finns något vatten i batterierna är det nödvändigt att ta bort grovfiltret och skölja det.
• Efter installationen av alla element på plats måste du öppna kranarna och fylla radiatorerna med vatten. Trycket bör stiga till 1,2-1,3 kPa.
• Vid slutet av arbetet bör avstängas luften och stänga kranarna Mayevsky.

Tips! Före expansionstanken är det önskvärt att installera en kran. På så sätt kan du reparera enheten utan att ladda ur vatten från batterierna.

Efter att ha utfört alla ovanstående steg kan du slå på pannan.

Användbara tips

För att enheten inte ska fungera, rekommenderar vi att du läser följande tips:

• Alla membranbehållare har en bröstvårt som gör att du kan pumpa luft upp till det önskade trycket.. Från fabriken går enheterna till försäljning med ett tryck på 1,5 kgf / cm?. Samma bröstvårt tillåter, om nödvändigt, att minska trycket.

• Det finns röda expansionstankar för uppvärmning och blå för vattenförsörjning.. Skillnaden mellan dem ligger bara i det faktum att membranet i blått är tillverkat av matgummi.
• Om tankens säkerhetsventil ofta fungerar, är volymen inte tillräcklig. I det här fallet kan du parallellt installera en annan liknande enhet.
• Om vätskan i tanken kokar, betyder det att kylvätskan cirkulerar med låg hastighet eller det finns ingen cirkulation alls.. Följaktligen ligger problemet i cirkulationspumpen.

Här kanske alla de viktigaste punkterna som du behöver veta för den framgångsrika installationen och driften av expansionstanken.

slutsats

Expansionsbehållaren är ofta ett nödvändigt element i värmesystemet. För att den effektivt ska kunna klara de uppgifter som tilldelats den är det nödvändigt att installera det korrekt i enlighet med ovanstående regler.

Från videon i den här artikeln kan du hämta ytterligare information om det här ämnet.
