Enkretsuppvärmningssystem - enhetslayout och

Ingen bostadsbyggnad kan fungera normalt utan klimatsystem, tack vare vilket rummen är bekväma för att människor ska bo i. Temperatur. Det finns ett stort antal olika system, men det enklaste och billigaste är ett enkretsvärmesystem, vars designfunktioner kommer att diskuteras nedan.

Beskrivning av systemet

Beståndsdelar

Enkretsuppvärmning skiljer sig från andra rörledningar genom antalet använda linjer. Här används ett rör för att leverera kylvätskan till radiatorerna och returnera den kylda vätskan till pannan.

Endast villkorligt är det uppdelat i två sektioner:

• leveranslinje;
• returledning (obratka).

Förutom rörledningar innefattar kompositionen av det uppvärmda systemet följande komponenter:

Var uppmärksam! Det finns en enda rörvärmekrets med naturlig cirkulation av vätska genom rören och tvungen. I det senare fallet är ett oumbärligt element i det monterade klimatnätet en cirkulationspump som pumpar kylvätskan.

Fördelar och nackdelar

Den beskrivna värmekretsen fungerar som följer: den uppvärmda vätskan blir mindre tät och lättare, därför tvingas den ut med tungt kallt vatten till värmesystemets övre punkt.

Sedan kyls ned, kylvätskan går ner, samtidigt flödar genom alla installerade radiatorer och återför den ackumulerade värmen till luften i rummen. Därför värmas bättre batterier som ligger närmare pannan (eller på de övre våningarna). Detta är en av de mest allvarliga bristerna i enkretsuppvärmning.

För att kompensera för temperaturskillnaden har radiatorer som ligger närmare värmaren ett mindre värmeväxlareområde, medan de längsta är konstruerade från ett större antal enskilda sektioner vilket ökar deras effekt.

Det finns flera sätt att öka effektiviteten hos ett kretsuppvärmningssystem:

1. Installation av cirkulationspumpen. I detta fall strömmar vätskan mer intensivt genom värmeanordningarna, vilket gör att hela klimatanätets effektivitet ökar.
2. Korrekt placering av radiatorer. För att minska värmeförlusten rekommenderas att installera batterier som är närmast pannan i de varmaste rummen - inredningsrum med ett minimum av fönster - om möjligt.

Å andra sidan är enkretsuppvärmning fortfarande ganska populär.

Den används ofta i enskild konstruktion, eftersom det har många fördelar:

• låga kostnader för installation - för installation är det nödvändigt att köpa ett minimum av rör och andra tillbehör, kostnaderna för tjänsterna för installationspersonal reduceras också;
• ett mer estetiskt utseende - eftersom det bara finns ett rör, är det lättare att dölja, dölja eller betongas i väggen (golvet);
• möjligheten att välja flöde av varmt vatten - inkludering av dessa eller andra kretsar med manuell eller automatisk ventiler;
• Möjligheten att lägga ledningar under innerdörrarna.

Var uppmärksam! Rörledningens exakta layout beror på husets layout. Det är nödvändigt att välja sådana platser som garanterar minimalt antal värmeförluster.

Kom ihåg att effektivt flytande flöde på ett naturligt sätt inte kan organiseras i sådana fall:

• Den totala ytan av huset överstiger 200 kvadratmeter;
• Konturens längd är mer än 30 meter;
• mer än 10 värmeelement är anslutna till en värmekrets.

I det här fallet behöver du fortfarande installera en cirkulationspump eller köpa en panna som redan är utrustad med den.

Termisk beräkning

Komforten i rummen beror inte bara på packningsläge, men också på hur mycket värmeenergi batterierna ger till luften i rummen. För att inte frysa på vintern måste du göra rätt termisk beräkning. Detta, förresten, indikeras också av anvisningarna, inskriven i den nuvarande SNiP.

Tack vare rätt beräkning kan du välja:

• pannan av nödvändig kraft - de svaga kommer inte att kunna värma huset, den kraftfulla viljan förgäves brinner dyra energiresurser;
• radiatorer av det önskade området - detta kommer att bidra till att avsevärt minska kostnaden för deras köp.

Beräkningar kan göras självständigt (med hjälp av ett speciellt datorprogram) eller kontakta ett specialiserat ingenjörsföretag. Det andra alternativet är dyrare, men så är du säker på att uppgifterna är korrekta.

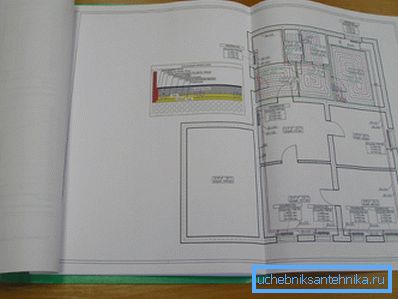

Dessutom kommer ingenjörerna i den här organisationen att förbereda systemet med värmekretsar, ritade på den planerade planen för ditt hus (lägenhet). Detta underlättar avsevärt installationen och hjälper till att köpa rätt mängd material.

Varianter av enkla kretssystem

Vertikalt ledningssystem

I det här fallet upphettas värmebäraren som värms upp av pannan längs den vertikalt installerade stigaren till värmningsnätets högsta punkt (på vinden eller under taket på övervåningen), varifrån den sedan rinner ner, värm batterierna på varje golv i huset.

Funktionerna för konstruktion och drift av vertikala värmekretsar är följande:

• kylmedlets rörelse kan tillhandahållas på ett naturligt sätt utan användning av elektrisk utrustning;
• Alla rörsektioner bör läggas med en liten förspänning mot pannan för att öka intensiteten av vattencirkulationen och för att undvika bildning av luftproppar.
• rör är svåra att gömma i väggarna, som i det här fallet kan du knappt hålla höjden;
• systemet fungerar helt autonomt, så även om det kommer en nödsituation, kommer du inte att lämnas utan värme.

Med horisontellt ledningssystem

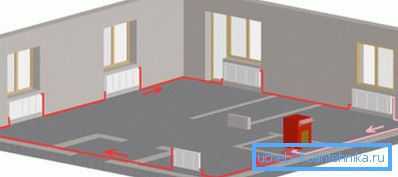

Här är den vertikala stigaren inte monterad. Huvudrörledningen går längs golvet eller under den. Om du bestämmer dig för att dölja rören i ett betongskikt, ta hand om deras värmeisolering, annars kommer du inte att undvika ganska signifikanta värmeförluster.

Dessutom är det önskvärt i detta fall att observera förspänningen:

• För det första kommer uppvärmningsnätet att kunna fungera (om än mindre effektivt) vid strömavbrott.
• För det andra, när du fyller rör med vätska, kommer du att undvika bildandet av luftrör.

Sätt att ansluta radiatorer

Här kommer vi inte att överväga separata batteridesign och placeringsalternativ för rör (botten, sida osv.). Låt oss bara på eyeliner rören. Alla alternativ för dockningsradiatorer anges i tabellen.

Installation av ettkretsuppvärmningssystem

Byggandet av ett klimatnät med en rörledning utförs i följande ordning:

1. Pannan är installerad. Av uppenbara skäl bör den monteras på systemets lägsta punkt. Ju högre höjdskillnaden mellan radiatorn och värmaren är desto bättre blir värmeöverföringen i systemet.

Om du inte har möjlighet att installera enheten i källaren, måste du utrusta den till en grop, gjutna av betong och fodrad med keramiska plattor.

Var uppmärksam! Om du bestämmer dig för att skapa ett system med tvungen cirkulation, kan du inte tillgripa sådana knep. Men genom att placera värmaren på det sätt som beskrivs ovan kommer du att göra värmesystemet mer oberoende av nätverksnät.

1. Monterade radiatorer. Här måste du noggrant observera horisontella och vertikala, annars kommer batterierna att ackumulera mineralfyndigheter, som förr eller senare täppa till alla kanaler. På grund av detta måste du antingen städa eller byta enheter.

Du måste också hålla avståndet mellan batteriet och byggnadselementen i byggnaden. Överträdelse av batteriets hängande teknik leder till att dålig luft cirkulerar runt den. Detta påverkar enhetens prestanda negativt.

1. Rörinstallation. Här bör du bestämma rörmaterialet. Det vanligaste klimatnätet av polymerdelar, om en del av systemet är en fast bränslepanna, är det bättre att föredra stål. Ovanstående enhet värmer kylvätskan till en temperatur över 95 grader Celsius, vilket är mycket skadligt för plaströr.

1. Installation av ytterligare element. Elektriska pumpar, styr- och reglerutrustning, expansionstank, luftventiler och så vidare är monterade.

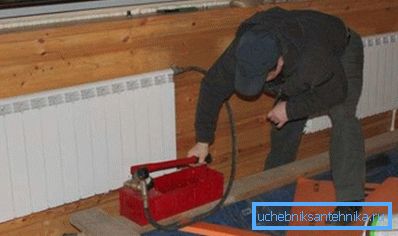

2. Senaste arbetsfasen - trycktestning. För genomförandet är det bättre att bjuda in en kvalificerad arbetare med en speciell pneumatisk enhet.

slutsats

Ettkretsuppvärmningssystem är ett billigt och effektivt sätt att ge värme till småhus och lägenheter. Men om du äger en takvåning eller en stor fastighet utanför staden är det bättre att välja andra alternativ.

Du kan lära dig om dem genom att läsa videon i det här materialet.
