Enkelt rör värmesystem: hur man värmer ditt eget hem med

Valet av uppvärmning av din egen stuga är ett av de viktigaste stadierna i design och byggande av bostäder. Det beror inte bara på komfort och komfort i huset, men hur mycket pengar kommer att spenderas på verktyg. Det optimala valet för byggnader i små byggnader är ett rörsystem med naturlig cirkulation, reglerna för installationen som gör det själv och kommer att diskuteras nedan.

arter

Monotube värme kan utformas på flera olika sätt. Valet av en viss beror på dina personliga preferenser, liksom egenskaperna hos objektet som byggs.

Ändå har något system med ett-rörsuppvärmningssystem sådana egenskaper:

• I detta tekniska nätverk finns ingen delning i kylmedelsförsörjningsrörledningarna och kylvätsketillgångsvatten från radiatorerna;
• alla enheter är anslutna i ett gemensamt system i serie, och kylmediet, som passerar genom systemet, beskriver en ring;
• Ett slutet rörledningssystem (med en sluten cirkel med varmvattencirkulation) kan kombineras med två-rörs-i det här fallet levereras vatten till golv och avlägsnas via två kanaler och ledningarna är ordnade en efter en.

Civilingenjörer skiljer fyra sorter av en-rörs kretsar, som skiljer sig i sättet att installera rörledningen som förbinder pannan med radiatorerna.

1. Enkelt rör uppvärmningsschema med bottenrörarrangemang. I detta fall strömmar kylmediet genom rör som ligger horisontellt och ligger längs golvet (eller under det), varefter det stiger till de installerade värmepanelerna. Fördelarna med detta system är enkel temperaturjustering och möjligheten att blockera enskilda delar av verkstadsnätverket vid olyckor eller förebyggande underhåll.

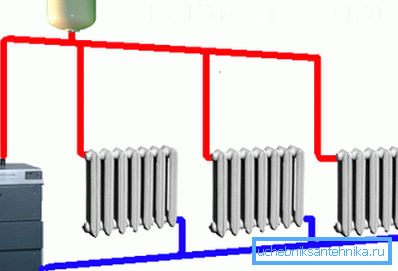

1. Enkelt rörvärmesystem med toppdistribution. Här stiger kylvätskan, som lämnar värmaren, omedelbart till nätets högsta punkt, varefter den fördelas med hjälp av rör som läggs horisontellt över värmepanelerna.

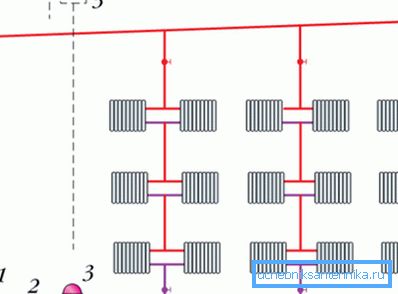

1. Monotube vertikalt värmesystem. Dess särdrag är att det inte finns några horisontellt placerade rör i rummen. Här flyter kylvätskan, som faller in i toppunkten, vertikalt nedåt och passerar längs vägen genom de radiatorer som installeras i rummen.

1. Monotube horisontellt värmesystem är i grunden liknande det föregående, men här är rören anordnade horisontellt. Ofta används detta system i envåningshus.

Förutom de ovan beskrivna sorterna är värmesystemets enrörschema:

• med naturlig cirkulation av kylvätskan;
• med den tvungna organisationen av vattenflödet.

I det första fallet tillhandahålls fluidflödet av temperaturskillnaden och följaktligen densiteten. Trycket i det kylda vattnet som strömmar ut ur radiatorerna förskjuter det mindre täta och heta kylmediet till rörledningens högre punkter, varifrån det sprider sig längre.

För att ett sådant nätverk ska fungera normalt är det nödvändigt att, när man installerar rör, ordna sin lutning mot pannan med 3-4 grader. Och det är inte alltid möjligt att bygga en storstadsbyggnad med stor längd (mer än 30 meter).

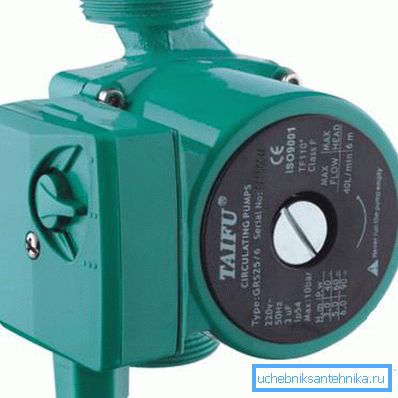

Systemet med tvångscirkulation är dessutom utrustad med en pump som är installerad framför ingången till returledningen (kall) rörledningen till pannan. I detta fall kan lutningen göras mindre (från 0,5 till 1 grad).

Var uppmärksam! Ordningen med naturlig cirkulation är att föredra, eftersom den är mer icke-flyktig - dess funktion beror inte på närvaro eller frånvaro av el.

För att undvika stagnation av vatten under strömavbrott, rekommenderar ingenjörer att installera en så kallad boosteruppsamlare. Detta är ett vanligt vertikalt rör som ökar kylvätskan till toppen av systemet - i en höjd av minst 1,5 meter relativt radiatorer.

montering

Princip för drift och element

Ett-rörsuppvärmt värmesystem är en ring som innehåller alla dess komponenter:

• pannan som värmer kylmediet till en förutbestämd temperatur;
• rör genom vilket varmvatten levereras till radiatorerna, och efter deras passage - till pannan;
• värmepaneler;
• expansionstank.

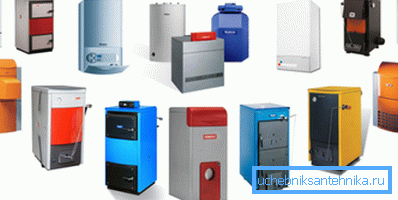

Välja en panna, var uppmärksam på den typ av bränsle som används. De mest ekonomiska värmare, där vatten uppvärms av gas. Men för detta ändamål är det nödvändigt för gasledningen att passa din webbplats. Dessutom används ofta fast eller flytande bränsleutrustning, flytande flaskgas eller kombinationsenheter.

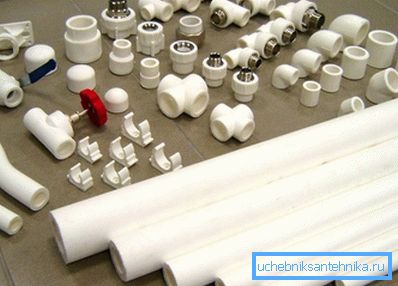

Diametern på rören beror på längden på uppvärmningsnätet, typen av radiatorer i husets område, kraften hos pannan och så vidare. För närvarande är de vanligaste rörledningarna av olika polymerer.

Vid val av rör och radiatorer för konstruktion av ett rörsystem är det nödvändigt att ta hänsyn till tekniska parametrar (volymen av den önskade vätskan, dess tryck, temperatur, rörledningens diameter, radiatorområdet etc.), vilket måste bestämmas i förväg.

Beräkningen av hydraulisk uppvärmning - ett rörsystem med någon plats för huvudaggregatet som levererar kylvätskan - kan utföras självständigt eller överlämna detta arbete till en specialist. Priset på en sådan tjänst är i regel inte så hög.

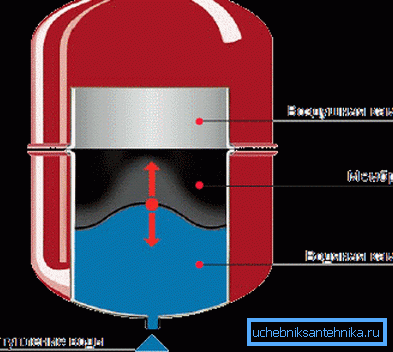

Expansionsbehållaren är nödvändig för att reglera vätskans tryck i systemet och förhindra dess nedbrytning vid dess ökning. Modernt uppvärmningssystem möjliggör användning av en expansionstank av sluten typ. Den består av två kamrar åtskilda av en flexibel partition. I en av dem pumpas luften under högt tryck, den andra är ansluten till uppvärmningsrören.

Var uppmärksam! Expansionsbehållare av en stängd typ kan installeras inte bara överst på systemet, utan också på någon plats som är lämplig för dig, till exempel ett pannrum eller tvättstuga. En annan fördel är att bristen på direktkontakt med luft förhindrar för tidig korrosion av metalldelarna i värmesystemet.

Val av alternativ för anslutning av värmepaneler

Ett rörledningssystem för uppvärmning av radiatorer ger flöde av kylvätska eller konstruktion av så kallade bypasser - rörsektioner genom vilka varmvatten kan strömma och kringgå radiatorn.

I det första fallet antas arrangemanget av stigaren för transport av vätska inte. Vatten strömmar från pannan och strömmar genom varje radiator: från topp till botten eller från nära till fjärran. Samtidigt minskar vattentemperaturen gradvis och de lägsta (fjärr) rummen kan uppvärmas dåligt.

Denna situation kan undvikas om radiatorer med ett mindre område installeras i början av värmesystemet än i slutet.

Systemets nackdel anses med rätta vara oförmågan att installera avstängningsventiler och termostatventiler på rörledningarna, eftersom överlappningen av en ventil kommer att leda till att systemet inte fungerar som helhet.

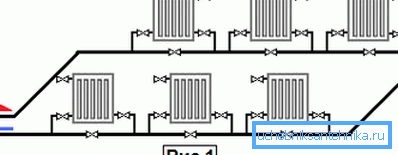

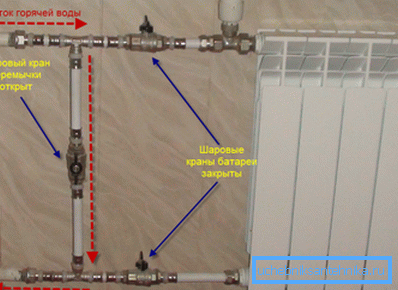

I det andra fallet är en transitledning, en förbikoppling, monterad under värmningsradiatorn, tack vare vilken effektivare uppvärmning av alla rum finns.

Var uppmärksam! Bypassar måste vara gjorda av rör med mindre diameter än huvudledningen, annars kommer en tillräcklig mängd kylmedel inte att strömma in i kylaren.

Alla vattentillgångspunkter i värmepanelerna samt bypassrör måste vara utrustade med kranar. På så sätt kan du ställa in värmeanläggningens temperatur i varje rum separat. Dessutom är det i händelse av en olycka möjligt att tillfälligt inaktivera en eller annan sektion och reparera eller byta ut den utan att stoppa uppvärmningen helt.

Installationsteknik

Installation av det beskrivna verkstadsnätet kan göras först efter det att hydraulrörelsen av ettrörsuppvärmningssystemet har utförts. Det beror på vilka element som ska användas.

Sekvensen av åtgärder är som följer:

1. På en förutbestämd och förberedd plats installeras en värmepanna. Anvisningarna som beskriver denna process kommer med enheten. Det är lämpligt att överlåta installationen av den här utrustningen till en specialist i den organisation där du köpte enheten. Han kommer att ge en garanti på sitt arbete.
2. Rörledning konstrueras. Samtidigt är det nödvändigt att montera tee i förväg på platserna för installation av radiatorer. Var noga med att se till att alla rör är installerade med en lutning, annars kommer kylvätskans naturliga cirkulation att störas.

1. Vid installation av värme med tvångsvattenflöde, måste du installera en elektrisk pump. Kom ihåg att denna utrustning är konstruerad för att pumpa vatten, vars temperatur inte överstiger 60 grader. Därför måste den installeras vid systemets slutpunkt - innan kylmediet kommer in i pannan.
2. Anslut därefter expansionstanken. Som redan nämnts kan en sluten behållare med membran monteras var som helst, och en öppen kan endast installeras på systemets högsta punkt.

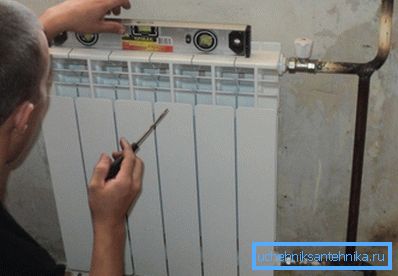

3. I slutet av det föregående skedet kan du börja fixa radiatorerna. De är fastsatta på väggen med hjälp av de medföljande konsolerna. Innan du märker och borrar, bör du bekanta dig med tillverkarens rekommendationer för installation. Det är viktigt att behålla det föreskrivna avståndet från väggarna, fönstergarnor, golv och andra byggnadselement av byggnaden.
4. Värmepaneler installeras på grundval av ditt valda system. Glöm inte att ansluta ventiler, termostater, pluggar, ventiler för luftblödning, och så vidare.

1. Innan du fyller värmebäraren, trycksätts med tryckluft, varefter systemet är fyllt med vatten, en provkörning görs och driftslägena justeras.

Enrörs vertikalt värmesystem med lägre rörfördelning passar mer för flerhusens privata hus, med en horisontell - för envåning. Men kom ihåg att när området av huset är mer än 200 kvadratmeter. meter och rörlängder på mer än 30 meter måste du antingen installera kraftfulla pumpar eller välja ett annat installationsschema för värmesystemet.

slutsats

Horisontellt ettrörsuppvärmningssystem är ett av de mest effektiva sätten att värma små bostäder. Om du är ägare till rymliga bostäder är det lämpligt att välja mer komplicerade men effektiva system. Deras beskrivning ägnas åt videon nedan.
