Effekt av bimetalliska radiatorer: funktioner för

Detta material är mer avsett för dem som bestämmer sig för att göra uppvärmning i eget hus med egna händer och de måste beräkna värmare enligt deras kapacitet för ett visst rum, med hänsyn till rumstemperaturen.

Naturligtvis kommer sådana beräkningar att vara olika för olika klimatzoner, byggnadsgradens isolering och tjockleken på de dubbla glasrutorna i fönstren, men allt detta är för svårt och vi kommer att försöka förklara i en enkel form hur du självständigt kan utföra sådana beräkningar.

I våra beräkningar kommer betoning att läggas på bimetalliska radiatorer, som de mest krävda för autonoma värmesystem, och bland annat visar vi videon i den här artikeln.

Kylareffekt

Några funktioner i uppvärmning

• När du installerar en autonom värmeinstruktion kan du installera både enrörs- och tvårörskretsar, men det här kommer att ändra ledningsdiagrammet, vilket kan påverka värmen hos värmare, så låt oss ta reda på vad dessa två alternativ är.
• Låt oss börja med ett rörsystem och här ser vi att kylvätskan rör sig genom ett tjockt rör, från vilket tunnare rör strömmar, genom vilket vatten under tryck kommer in i värmaren och återvänder. Priset på en sådan anordning är mindre, eftersom mindre vatten måste upphettas men det finns ett allvarligt problem - värmeöverföringsvätskan blir kallare och kallare med varje batteri. Därför rekommenderas det i sådana fall att hantera med tre eller fyra radiatorer och inget annat eftersom de är Separationsordningen förlorar sin makt.
• Situationen med tvårörssystemet är helt annorlunda. - här måste du naturligtvis värma mycket mer vatten, men det går inte att tappa in temperaturen i kylarna genom tillförselröret, eftersom det kylda kylmediet släpps ut i returledningen. På sådana kretsar kommer beräkningar av kraften hos olika typer av radiatorer att vara det mest exakta.

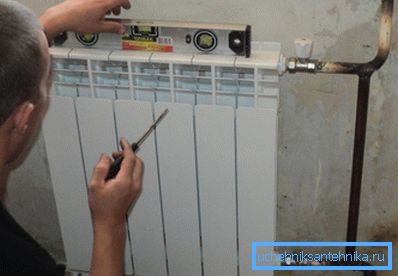

Obs. För att rummet ska kunna skapa det mest konstanta mikroklimatet borde det inte finnas en läckage av varmluft - detta kommer också att bidra till att beräkna den nödvändiga värmekraften mest exakt. Så, radiatorer ska installeras under fönstret, som i bilden ovan - luftflöden kommer att stiga upp och skapa en "gardin" från penetreringen av kall luft som kommer ut från glaset.

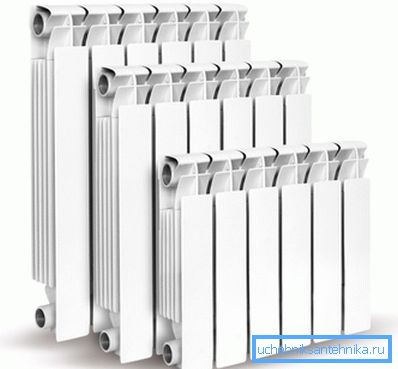

Hur många radiatorer behövs per rum

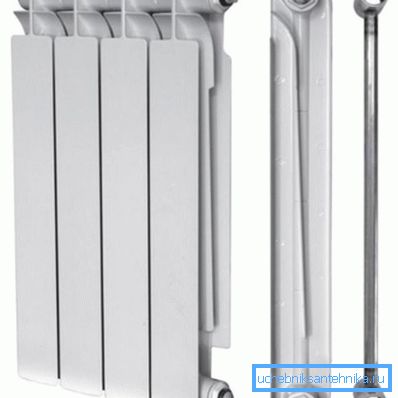

Effektbord av bimetalliska radiatorer beroende på varumärke

Obs. Det bör noteras att metallen från vilken radiatorn är gjord har absolut ingen betydelse vid beräkning av effekten hos värmeanordningar för ett visst rum. Faktum är att tillverkaren alltid anger i medföljande dokument den nominella effekten av en sektion eller hela enheten, om den är en panel.

Låt oss nu försöka att beräkna värmeenheternas kraft i rummets område och till exempel använder vi ett rum med en omkrets på 4,556,5 m med formeln S * 100 / P, men här borde vi genast säga att dessa beräkningar är giltiga om takhöjden inte överstiger 2,7 m.

Så kommer rumets S (område) att vara 4,5 * 6,5 = 29,25 m2 och för kraften i den första delen av den bimetalliska radiatorn (P) tar vi GLOBAL STYLE 500 185 W och figuren 100 är antalet watt per m2 för Moskva och Moskva regionen.

Eftersom rummet vi har är tillräckligt stort och vi måste veta antalet sektioner (K) betyder det att K antal sektioner = S * 100 / P = 29,25 * 100/185 = 15,81 eller 16 sektioner är ett stort eller två medium radiator.

Låt oss nu beräkna det önskade antalet sektioner av samma tillverkare och med samma kapacitet för ett rum med samma område, men med tak som är mer än 2,7 m höga och för en kontonhet kan du ta en höjd av 3 m.

Därför måste vi först beräkna värdet på V - rummets kubiska volym, det här är V = 4,5 * 6,5 * 3 = 88,5 m3. För samma Moskva och Moskva regionen behöver en kubikmeter utrymme producera 41 W med termisk energi.

Därför är den totala effekten som behövs för rummet Ptotal = V * 41 = 88,5 * 41 = 3628,5 watt. Så om kraften i en sektion av en bimetallisk radiator GLOBAL STYLE 500 är 185 W, så är 3628,5 / 185 = 19,6 eller 20 sektioner - det är förstås redan två radiatorer, eftersom man blir för tung.

Men dessa beräkningar är endast giltiga om byggnaden har tillräcklig isolering och det finns inga utkast i rummet.

slutsats

Du kan ta reda på vad normerna för värmeförbrukning i din region är per kvadratmeter och per kubikmeter, och ersätt sedan dessa värden med ovanstående formler. Men precis som du kan utnyttja de normer som ges i detta fall - de är lämpliga för nästan alla regioner i Ryska federationen.
