Dual-krets värmesystem: design, funktioner, anslutning

Det finns två viktigaste förutsättningar för bostadsrörlighet: närvaro av värme och varmvatten. För att säkerställa dessa förhållanden kan du använda ett separat system, och du kan installera en dubbelkretsspanna. Vi kommer att beskriva skillnaden mellan enkrets- och dubbelkretsuppvärmningssystem, vilka funktioner och fördelar med dubbelkretsuppvärmning.

Dubbelkretsuppvärmning

Principen för drift och enhetens pannan

Först och främst vill vi definiera två-loop-systemet, och även att överväga principen om dess funktion.

Var uppmärksam! Dual-krets är ett system där värme och varmvattenfunktioner kombineras genom att organisera två oberoende kretsar med olika vattentemperaturer.

Det bör förstås att kylvätskans temperatur i värmesystemet når 95 grader, medan varmvattentillförselns temperatur enligt punkt 2.4 SanPiN 2.1.4.2496-09 är 60 grader. Det betyder att värmegeneratorn kommer att fungera i olika lägen.

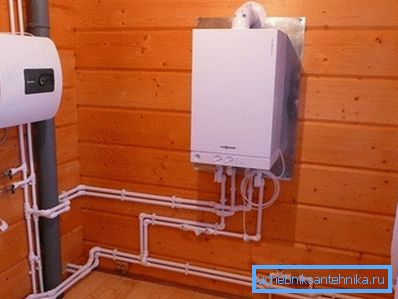

I regel har en dubbelkretsspann en sluten värmeväxlare och en varmvattenvärmeväxlare.

Så, överväga principen om enheten:

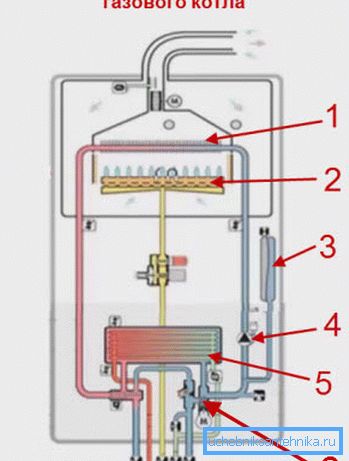

• Kylvätskan kommer in i värmeväxlaren (1), där den värms upp av gasbrännaren (2) och skickas till värmesystemet under cirkulationspumpens (4) verkan, och utför således en cirkulär rörelse i en sluten värmekrets.

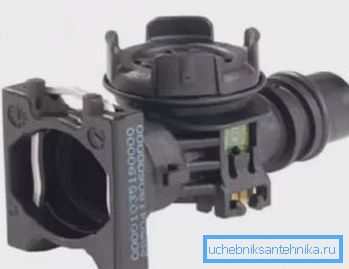

• När varmt vatten slås på aktiveras en trevägsventil (6) och kylvätskan börjar cirkulera genom värmeväxlaren (5) inuti pannan, medan den inte kommer in i värmesystemet.
• Kranvatten kommer in i värmeväxlaren (5), där den upphettas från kylvätskan och skickas till varmvattensystemet;
• Den inre lilla kretsen är också stängd och försedd med en expansionstank (3) som kompenserar för kylmediets expansion under uppvärmning.

Var uppmärksam! Vi ser att enheten arbetar enligt principen "antingen" eller "principen", det vill säga när varmvattenet är i drift värmer kylvätskan inte värmesystemets batterier. Långvarig användning av varmt vatten kan leda till märkbar kylning av batterierna och en minskning av temperaturen i huset.

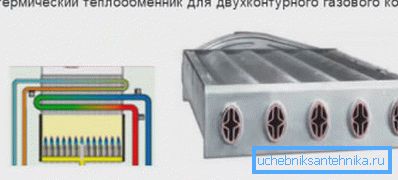

Alternativet av en bithermisk värmeväxlare i vilken två kretsar kombineras är också möjlig. Kylmediet cirkulerar genom yttermanteln, och varmt vatten från de inre rören cirkulerar. I det här fallet kommer inte vattnet i kontakt med brännarens flamma och kokar inte med kranen stängd.

Var uppmärksam! Användningen av bithermic värmeväxlare gör att du kan använda värme och vatten samtidigt.

Slutligen finns det dubbelkretskedjor med inbyggd indirekt värmepanna, men de är besvärliga och kräver stiftelsens organisation.

 Skillnader från single-loop-systemet

Vad är skillnaden mellan dubbla kretsar och enkretsuppvärmningssystem, eftersom enkretsen även kan ge upphov till vattenuppvärmning? Låt oss se hur arbetet med en enkelkretspanna med varmt vatten är ordnat:

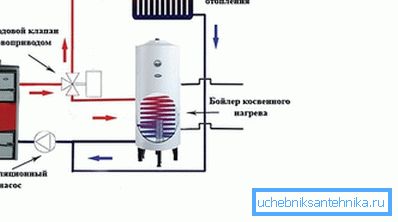

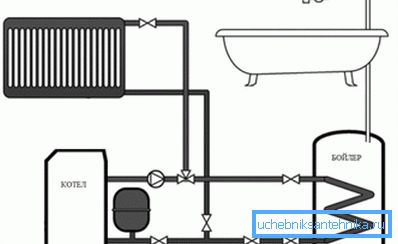

Som du kan se här är systemet annorlunda: pannan värmer kylvätskan som cirkulerar i värmesystemet. En separat krets omdirigeras emellertid från det allmänna nätverket av rörledningen, som matar indirekt värmepanna.

När vattnet i pannan svalnar, skickar termostaten en signal till servo, som byter trevägsventilen och kylvätskan börjar flöda inte bara i värmesystemet utan även i pannvärmeväxlaren, där vattnet för varmt vatten värms upp. Det här påminner om arbetet med en bithermic värmeväxlare, endast i det här fallet är det inte kombinerat, men uppdelat i två separata delar.

Var uppmärksam! Ett sådant system är mer tillförlitligt, men priset på en panna med en panna kommer att vara betydligt högre än kostnaden för en dubbelkretsenhet. Detta är huvudskillnaden, dessutom kommer installationen av pannan att kräva ytterligare utrymme.

Installation av utrustning i pannrummet

För korrekt uppvärmning är det nödvändigt att organisera en värmepunkt eller pannrum.

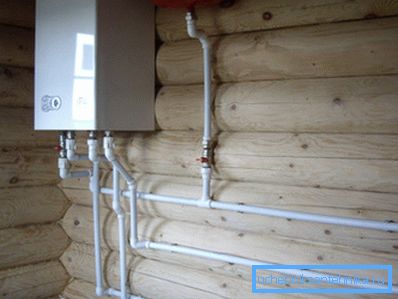

Trots de automatiska kontroll- och skyddssystemen installerade i moderna kedjor kräver instruktionen att ett antal regler ska genomföras vid anordnandet av pannrummet:

• För att installera utrustningen är det nödvändigt att fördela ett separat rum med en yta på minst 4 kvadratmeter.. I det här rummet borde det finnas minst ett litet fönster och en normal dörröppning. Ofta är pannrummet ordnat i källaren eller bryggan på första våningen, men du kan också ta den in i en separat byggnad;

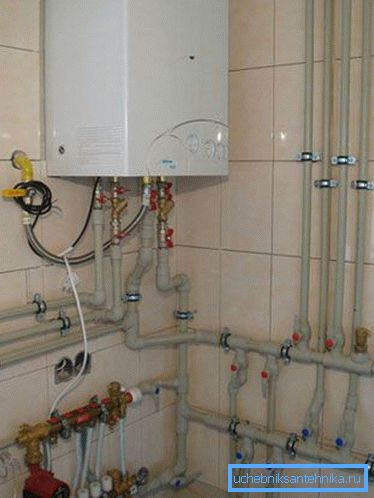

• Kammarrumsdekoration ska vara tillverkad av icke brännbara material: kakel, gips etc.
• För normal drift av utrustningen och stokerens säkerhet måste pannrummet ha ett normalt luftflöde.. För att göra detta gör du en vägg i väggen utan stängning;
• Utsläppsgaser sänds ut genom en separat skorsten, det är oacceptabelt att ta det till avgasventilen på grund av säkerhetsåtgärder.
• Golvet under pannan är täckt med ett stålplåt med minst 1 m2;
• Exit skorsten höjer över takets tak per meter.

Var uppmärksam! Reglerna för arrangemanget för värmeförsörjningsstationen bör följas strikt för din egen säkerhet. Vid användning av gasutrustning är det nödvändigt att bekanta sig med säkerhetsbestämmelser och driftsregler.

Fördelar och nackdelar

Betrakta nu för och nackdelar med att använda ett system med en dubbelkrets.

Låt oss börja med de positiva punkterna:

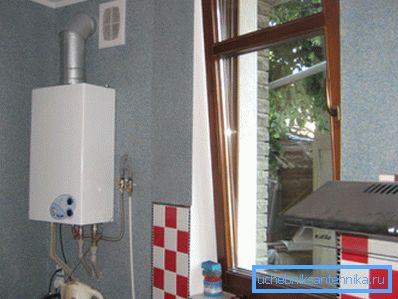

• En märkbar räddning av utrymme i huset uppnås: på grund av frånvaron av en extra panna kan pannrummet minskas. Detta gäller särskilt för småhus där utrymme är knappa. Vid konstruktion av en speciell förlängning för en värmepunkt läggs besparingar på medel och material till
• Kostnaden för en dubbelkretsenhet är betydligt lägre än kostnaden för en panna med en panna eller två pannor;
• Att ansluta en andra panna eller en panna med indirekt värme komplicerar installationsarbetet avsevärt, kräver ytterligare inredning och rörledning, automations- och kontrollanläggningar.
• När det gäller gas behöver du inte ansluta två enheter med att få tillstånd och idrifttagning, vilket bör ske med hjälp av specialister.

Var uppmärksam! Huvudkriteriet för valet av sådana enheter är att spara utrymme och pengar. I folket kallades sådana enheter "pannor för de fattiga", men som du vet är fattigdom inte en vice.

 Diskutera nu de negativa aspekterna av detta system:

• Apparater med genomströmningsvattenuppvärmning är inte särskilt praktiska: det är ganska svårt att reglera vattentemperaturen, speciellt när trycket ändras. Denna effekt är bekant för ägarna av gammaldags gasugnar;
• Koaxialvärmeväxlaren kan fungera antingen för uppvärmning eller för uppvärmning. Detta leder till att med långvarig användning av varmvattenhus kan märkbart svalna ner;
• Om en kombinerad värmeväxlare bryts ner, kommer värmen inte att kunna fungera tills den byts ut.
• Uppvärmning av rinnande vatten kräver dubbelt kraftökning, vilket leder till en ökning av produktens storlek och vikt.
• Elektriska pannor i uppvärmningsläget för rinnande vatten kommer också att fungera med dubbel kraft, vilket kräver anslutning till ett trefas nätverk av 380 V, vilket är långt ifrån överallt.

Var uppmärksam! Självklart är systemet ganska motsägelsefullt, och det är upp till dig att bestämma här. Naturligtvis, om man köper mer bekväm och dyr utrustning är oöverkomlig för dig, så är valet här förutsägbart.

Sätt att öka systemets termiska tröghet

Om vintrarna i ditt område är kalla och du är orolig att när varmvattnet används kommer batterierna att svalna, vi kommer att ge dig några tips om hur du undviker detta. Först och främst måste du ta hand om bra värmeisolering av väggar och fönster, tak och golv, men det här är inte meningen.

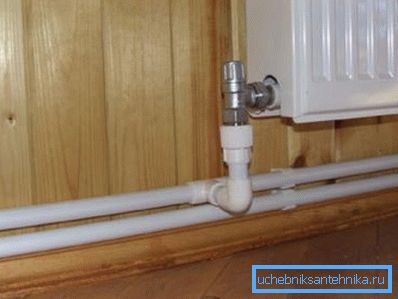

Det enda sättet att avbryta kylningen av kylvätskan är att öka värmekapaciteten. Detta kan uppnås genom att öka volymen kylmedel genom användning av rör med större diameter.

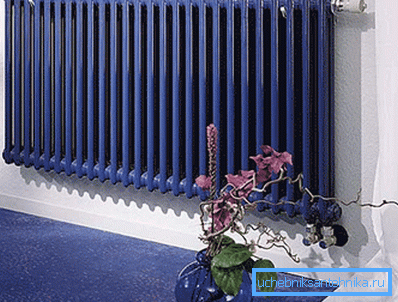

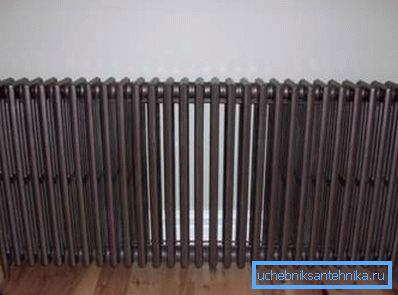

Dessutom kan du använda massiva gjutjärnsbatterier med golvinstallation. Sådana värmare svalnar under mycket lång tid, eftersom deras massa kan nå 100 kg.

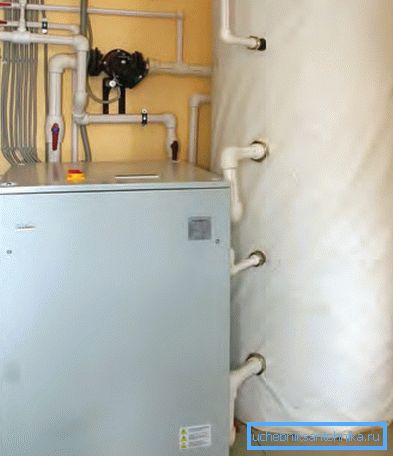

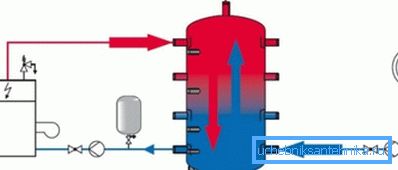

Slutligen, som redan nämnts, är det möjligt att integrera en värmeackumulator i systemet - en tank för flera hundra liter (upp till 2000) ansluten mellan pannan och värmesystemet. Detta eliminerar dock alla fördelar med systemet: det blir dyrare och tar upp för mycket utrymme.

Var uppmärksam! Med rationell användning av varmt vatten är problemet med att kyla batterierna inte särskilt relevant, eftersom för att huset ska bli mycket kallt är det nödvändigt att ta en dusch i flera timmar.

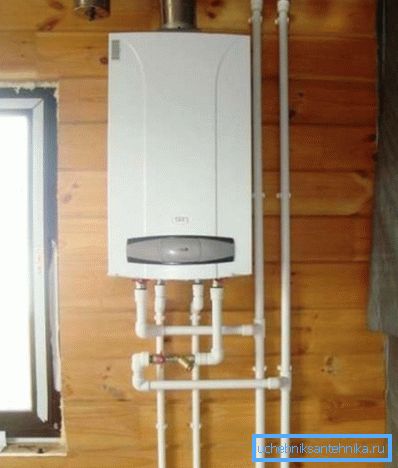

Ansluta gasutrustning

Var uppmärksam! Att göra en gasledning med egna händer är strängt förbjudet. Det är fyllt med tunga böter och ganska farliga. Därför måste du utföra en viss procedur för att justera gasskärlens arbete.

Först måste du kontakta BTI och göra ändringar i husets plan med införande av lämpliga anteckningar och beteckning av pannrummet. Även ändringar görs i objektets tekniska pass.

Då måste du kontakta gasstjänsten och ansöka om anslutning av pannan. Du måste tillhandahålla ett tekniskt pass på enheten.

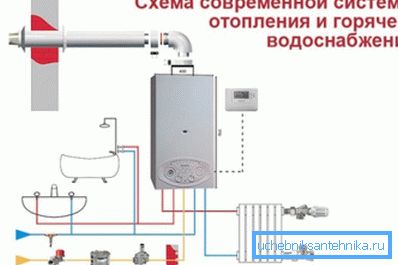

Därefter ska du installera utrustningen och installera hela systemet, förutom att ansluta gasledningen. Gasmätaren måste också installeras och förseglas.

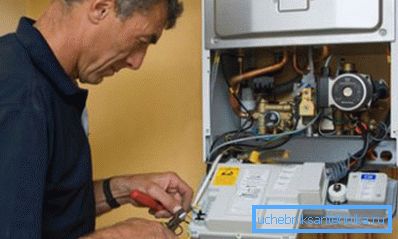

Nu inbjuder vi en servicetekniker som kopplar pannan till huvudlinjen. Parallellt lägger vi in ​​en ansökan till inspektören för idrifttagningsutrustning.

Slutligen kontrollerar inspektören korrektheten av anslutningen, utarbetar tillstånden, och om det inte finns några klagomål, låter gasen in i systemet.

slutsats

Värmesystemets dubbelkretssystem är en bra lösning för ekonomiska ägare och ägare av småhus. Moderna modeller fungerar ganska tillfredsställande och tillförlitligt.
