Diy värmesystem: tips för nybörjare

Temat för denna artikel är ett gör-det-själv-värmesystem. Vi måste bekanta oss med dess huvudelement, för att bestämma valet av utrustning och material, med kopplings- och kopplingsschema över värmeanordningar.

Så låt oss börja.

Värmekälla

Hur värms ett rum som ligger långt från närmaste värmehuvud? Självklart kräver detta en oberoende värmekälla - en vattenpanna.

När du väljer en typ av panna, bör du vara uppmärksam på sina två egenskaper:

• Ekonomi. Ju lägre priset på en kilowatt termisk energi är desto lägre blir driftskostnaderna.
• Arbetets autonomi. Helst bör värmeutrustning inte kräva uppmärksamhet åt sig själv.

Låt oss göra motsvarande betyg, och jämför sedan positionerna hos pannor av olika typer.

ekonomi

Det verkar som om bordet inte kräver några kommentarer. Huvudgasen är ledande när det gäller billighet av uppvärmning med stor marginal.

autonomi

Men enligt denna parameter kommer uppskattningarna att vara mycket annorlunda än tidigare betyg.

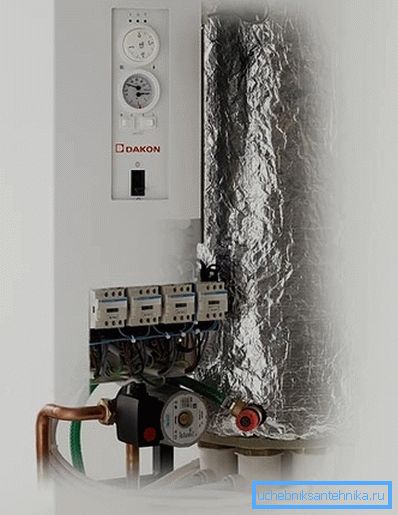

1. Den obestridda ledaren är el. Elpannan kräver inte något underhåll i en eller annan form eller förbränningsprodukter. Det är tillräckligt för ägaren att ställa in kylvätskans temperatur eller, om det finns en extern termostat, lufttemperaturen i rummet.

1. För det andra för enkel användning - gas. Arrangemanget av värmesystem med en gaspanna gör det också möjligt för dem att arbeta oberoende och obestämt, bibehålla den inställda temperaturen. Ägaren kommer bara att behöva dessutom delta i installationen av luftkanalen som leder till gatan.

För att klargöra: vi pratar om pannor med elektronisk tändning. Pyrozorozhig gör pannan icke flyktig, men det är nödvändigt att tända den (speciellt med en släckt antenn) manuellt.

1. Användningen av dieselbränsle gör att systemet kan fungera autonomt under lång tid.; En massiv tank med dieselbränsle och brännoljud, som skiljer sig lite från flygbuller vid start, gör att den här värmekällan är mindre bekväm att använda.
2. Pelletspannor med bunker och automatisk bränsletillförsel ger en något lägre nivå av automation: bunken måste laddas periodiskt och bunken sparar dig inte från att rengöra askpanelen.
3. Slutligen kräver fasta bränslepannor mest uppmärksamhet.. Kol och ved måste laddas varje par timmar. Användningen av gasgeneratorer, övre förbränningskedjor och värmeackumulatorer ändrar bilden till det bättre men inte så radikalt.

Slutsatserna är ganska uppenbara - om du har möjlighet att använda huvudgasen kan du inte söka andra alternativ för genomförandet av uppvärmning.

När du väljer en gaspanna bör du vara uppmärksam på några fler egenskaper.

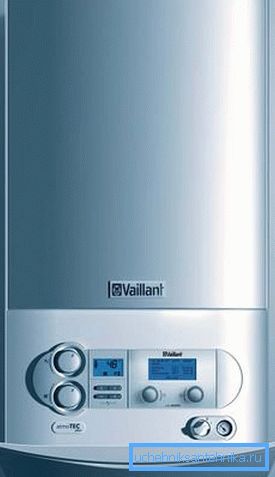

• Om avbrott i elförsörjningen inte är systematisk är vårt val en produkt med tvångsställning och elektronisk tändning.

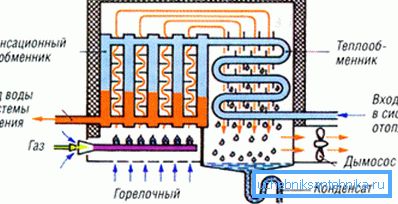

• Kondenskedjor är mer ekonomiska än konvektionskedjor med 9-11%. De utnyttjar inte bara värmen för gasförbränning, men också den energi som frigörs vid kondensering av förbränningsprodukter.

Termisk effekt

Hur man bygger ett värmesystem som ger huset tillräckligt med värme? Det är uppenbart att det är värt att börja med beräkningarna. Vi måste uppskatta värmeffekten hos pannan och värmeanordningarnas totala effekt.

Beräkningsformeln är följande: Q = V * Dt * k / 860.

I det:

• Q-termisk effekt (KW).
• V är volymen av huset i storlek (inklusive väggar) i kubikmeter.
• Dt - Temperaturskillnaden mellan huset och gatan under de kallaste fem dagarna av vintern. Uppgifter om det genomsnittliga läget för din stad finns i den välkända online-encyklopedi; Den interna temperaturen är tagen enligt hygienkraven (18-22).
• k är värmeisoleringens koefficient. Det härledas genom interpolering baserat på följande tabell:

Till exempel, för ett hus som mäter 8x8x6 meter med en inre temperatur på +20 ° C och ett genomsnittligt januari-minimum på -24 ° C, tillverkad av högkvalitativ isolering (k = 0,8), behöver du (8 * 8 * 6) * (20 - -24) * 0,8 / 860 = 16 (avrundad) kilowatt av värme.

För att distribuera denna kraft till lokalerna räcker det med att beräkna sin andel i volymen av hela huset.

Du bör inte glömma några finesser:

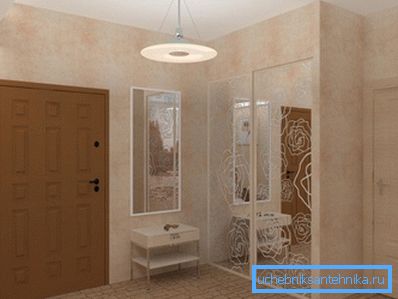

• Lokaler utan radiatorer (entré, förråd, toalett) uppvärms av intilliggande rum. Deras volym är också värt att ta hänsyn till.

• I köket finns vanligtvis många egna värmekällor - ett kylskåp, spis, mikrovågsugn, etc. Det uppskattade värdet för det reduceras vanligen med 20-25%.

Värmeapparater

Det är uppenbart att värmesystemet måste innehålla inte bara värmekällan utan också värmeanordningarna. Vilka batterier är bättre att välja ekonomiskt husägare?

Låt oss först tänka på de förhållanden under vilka radiatorn kommer att fungera i ett autonomt system.

Drifttemperaturen ligger vanligtvis inom intervallet 50 - 80 grader. Arbetstrycket överstiger inte 2,5 atmosfärer. Hydrauliska stötar är uteslutna - såvida inte kretskortet fylls, öppnar ventilen plötsligt och misslyckas.

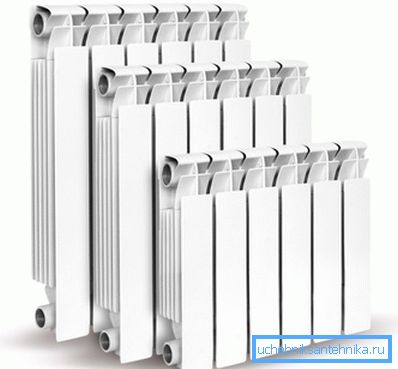

Om så är fallet kan du säkert välja aluminiumsnittsstrålar - vackert, billigt och med utmärkt värmeavledning.

rör

Som vi redan har upptäckt är extremt tryck och hög temperatur i en autonom krets inte förutsedd. I så fall kan du spara på rören: vi väljer en billig, lätt och hållbar polypropen.

Eftersom detta material har en hög termisk expansionskoefficient måste vi:

• Välj rör med förstärkning. Ett skikt av aluminiumfolie kommer märkbart att minska förlängningen vid upphettning.

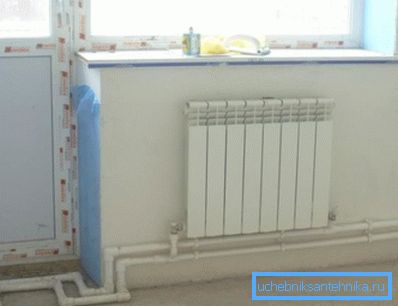

• För att ge långa raka sektioner av fyllningen med kompensatorer - ring eller U-formade böjningar.

Hur man utför värmen med användning av polypropen?

För svetsrör med beslag användes lödtjärnet. Smältytorna är fixerade i arbetsläget och efter 10 - 40 sekunder (beroende på storlek) blir en.

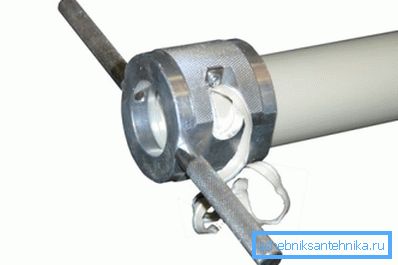

En viktig punkt: Aluminiumfolien måste avlägsnas från svetsfältet genom strippning (rakapparat). Det försvagar anslutningen, och i framtiden kan det leda till en rörseparation.

Vilka rördiametrar ska jag välja?

1. För tappning av ett litet hus (ej mer än 150 m2 per våning) - med en ytterdiameter på 25 mm.
2. För anslutningar till radiatorer - med en diameter på 20 mm.

Ytterligare element

Hur är värmesystemet av en stängd typ?

Förutom pannan, rören och batterierna har den:

• Cirkulationspumpen, som får kylmediet att röra sig.
• Jumper med kallt vatten för att fylla systemet med vatten.
• Lådor i konturens nedre punkter gör det möjligt att helt tömma det.
• Expansionstank. Den kompenserar för en ökning av kylvätskevolymen med ökande temperatur.
• En säkerhetsventil som fungerar när tanken är överfylld och trycket stiger över den beräknade.
• Tryckmätare eller termomanometer för att övervaka systemparametrar.
• Automatisk luftventilation.

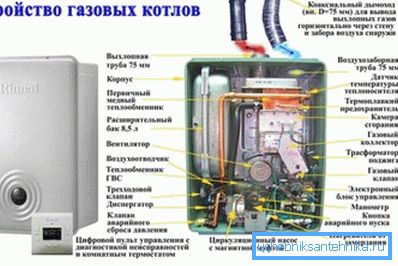

Dock: pumpen, ventilen, säkerhetsventilen och (ibland) expansionsbehållaren monteras ofta i pannkroppen, vilket gör att det blir ett mini-pannrum. Innan du handlar, läs dokumentationen.

Dessutom kan valfritt installeras:

• Skärning av separata värmeanordningar och delar av ventilens kontur.
• Sumpa framför pumpen.
• Gass eller termostater som reglerar radiatorns temperatur.
• I de övre punkterna i konturen - ytterligare ventiler.

arrangemang

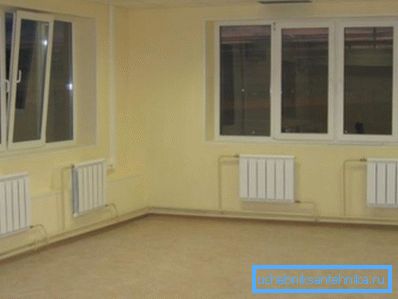

Hur man utför värmen i ett enhus hus? Enligt författaren skulle den bästa lösningen vara Leningrad - enrörsledningar runt golvets omkrets med radiatorer kopplade parallellt med huvudflaskan. Det är absolut problemfritt och förhindrar att cirkulationen stannar i någon del av kretsen på grund av luftning.

Hur man utför uppvärmning på två våningar?

Det finns två möjliga alternativ.

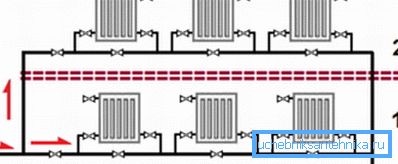

1. Två ringar (en per våning) med en kvävning, vilket begränsar patensen av kortare av kretsarna.

1. Tvårörssystemet med tappning på bottenvåningen och på vinden och stegen som förbinder dem med värmeanordningar.

Hur ansluts radiatorer?

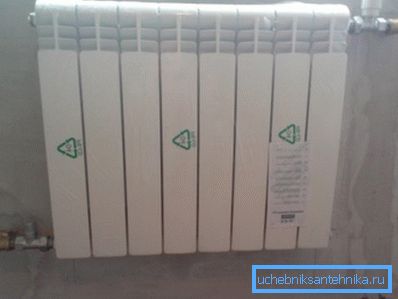

För korta (högst 7 sektioner) värmare är den traditionella sidokopplingen optimal. Längre batterier ska anslutas diagonalt eller botten till botten.

slutsats

Vi hoppas att vårt material kommer att hjälpa läsaren vid val och installation av värmeutrustning. Ytterligare information om hur man bygger upp värmesystem med egna händer finns i bifogad video.

Lycka till!
