Diy värme: grunderna för att installera autonoma

Vilka material använder du plastuppvärmning med egna händer? Vilka värmeanordningar ska användas? Vad är bättre att använda som kylvätska?

Låt oss försöka svara på dessa och några andra frågor.

Värmekälla

Låt oss börja med att välja typ av panna.

Det påverkas av två faktorer:

• Enhetspris på termisk energi. Det är uppenbart att effektiviteten av uppvärmning alltid kommer att vara en prioritet.
• Enkel användning av pannan. Ju mindre han behöver bränslelastning eller underhåll, desto bättre.

ekonomi

Här är värderingen av billig uppvärmning följande:

1. Gas. Kilowatt-timmevärme, erhållen genom att bränna den, kommer att kosta endast 70 kopek.

Obs! Vi pratar om naturgas huvud. Gasbehållare eller cylindrar ökar väsentligt kostnaderna.

1. Ved kommer att öka kostnaden per kilowatt-timme av värme till 1,1 rubel.
2. Kol kommer att kosta ännu mer - 1,3.
3. Pellets (pressat sågspån) - 1,4 - 1,8 R / KW * h.
4. Solarium - 3.2.
5. El när man använder elektriska pannor av vilken typ som helst - 3,0 - 4,0, beroende på regionala elpriser.

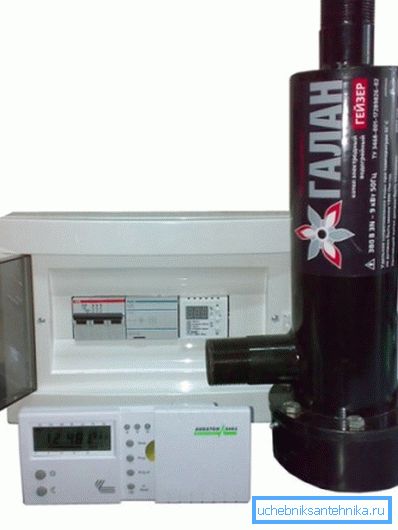

Förresten: trots reklamförsäkringar från tillverkare och återförsäljare är effektiviteten hos alla elektriska värmeapparater 100%. Detta följer direkt av fysikens lagar: En apparat som inte utför fysiskt arbete använder all energi för uppvärmning. Ekonomisk elpanna - en myt.

Användarvänlighet

Här fördelades typerna av värmeutrustning i en annan ordning.

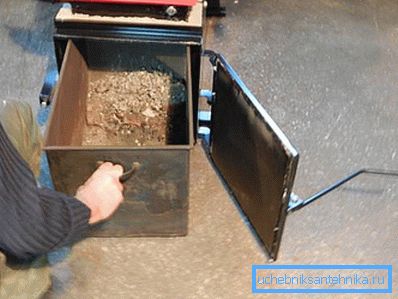

Trots behovet av täta bränslebelastningar, där det inte finns någon huvudgas, är uppvärmning med fast bränsle oftare monterat med egna händer än alla andra system. Anledningen är just dess ekonomi.

Öka systemets autonomi på flera sätt.

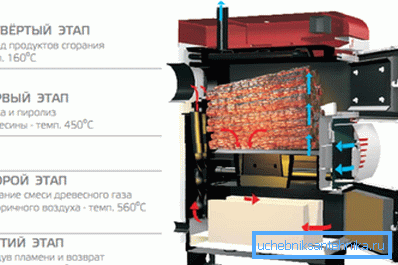

• Fast pyrolyskedja, till skillnad från klassiker, bryter förbränningsprocessen i två steg. För det första bränns trä- eller kolsmältare med begränsad tillströmning av luft, då produkter av ofullständig förbränning - kolmonoxid och flyktiga kolväten - i en separat kammare. Flexibel justering av värmeffekten gör det möjligt att öka tiden mellan upptvätt upp till 10-12 timmar.

• I den övre brännkällan tänds volymen av eld, vilket namnet antyder, ovanifrån. Luftcirkulationen är organiserad så att flödet av förbränningsprodukter leder as in i skorstenen. Autonomin hos de bästa pannorna av denna typ når en dag eller mer.
• Slutligen, för att minska antalet dagliga släckningar, kommer det att bidra till att värmeackumulatorns krets ingår - en massiv värmeisolerad behållare med kylvätska. Vid full kraft arbetar värmaren med vatten i tanken i tre till fyra timmar; då används den lagrade energin för att bibehålla värmarenas temperatur.

rör

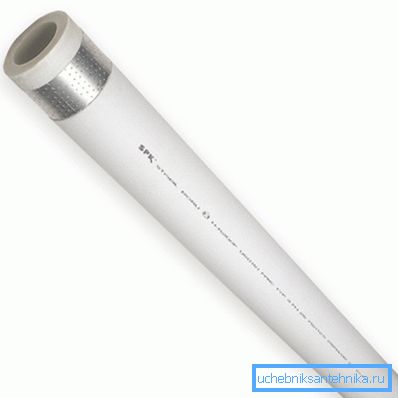

Istället för att lista alla material som används i autonoma system tillåter vi oss att omedelbart ange den optimala lösningen - aluminiumförstärkt polypropen.

Varför exakt han?

• Detta material är billigt mot alla alternativ.
• Rörhydrauliskt motstånd är minimal och ökar inte under drift: en slät polymeryta är inte utsatt för erosion och blir inte övervuxen med sediment. För jämförelse kan ett nytt stålrör skilja sig från det gamla med 200 eller flera gånger i motstånd mot vattenflödet.
• Resursen med typiska autonoma systemparametrar (tryck 1,5 - 2,5 kgf / cm2, temperatur 55 - 75 ° C) uppskattas vara minst 50 år gammal.

Varför är förstärkt polypropen föredragen?

1. Kombimaterialet är något starkare i paus. Med samma väggtjocklek är det maximala tillåtna trycket för monolitisk polypropen 20 atmosfärer, för förstärkt - 25.

Användbar: Rörets arbetstryck anges i märkningen. Den innehåller symbolerna i formen PN * (tryck i kgf / cm2) och PP- * (typ av material: R är slumpvis sampolymer, B är sampolymer, H är homopolymer).

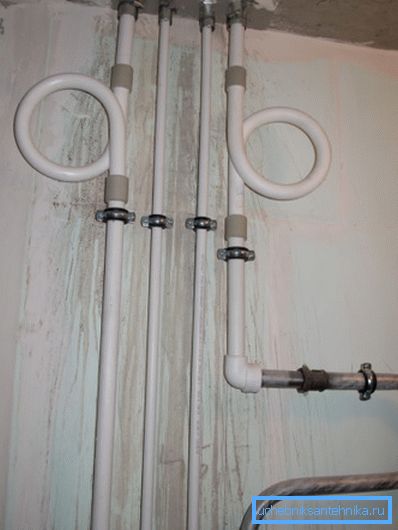

1. Vad som är viktigare, reducerar aluminiumförstärkning dramatiskt plastförlängningskoefficienten under uppvärmning. Men med en stor längd av raka sektioner är förlängningen fortfarande märkbar - det är därför de är utrustade med kompensatorer för värmesystem (U-formade eller ringböjningar av röret).

radiatorer

Instruktioner för val av radiatorer för autonoma värmesystem för bostadshus är också ganska enkla. Det är bättre att använda aluminiumsnittsstrålar.

orsaker:

• Billighet. Sektionskostnaden börjar från 280 rubel.
• Attraktivt utseende, som passar in i vilken rumsdesign som helst.
• Hög värmeöverföring till sektionen (upp till 210 watt med mellanaxel storlek 500 mm) på grund av den utvecklade finningen och den höga värmeledningsförmågan hos aluminium.

Alla nackdelar med aluminium - låg mekanisk hållfasthet och förmåga att bilda galvaniska ångor med koppar - är i vårt fall irrelevanta. En hydraulisk chock, som kan förstöra en radiator, är helt enkelt ingenstans att ta - som utländska metaller i en sluten slinga.

Vid beräkning av värmekraften hos en värmare för ett rum med högkvalitativ extern värmeisolering är det enklaste sättet att fokusera på SNiP-halvtimmen 100 watt värme per kvadratmeter.

Ytterligare komponenter

Vilka komponenter för värmesystem, förutom pannan, rören och batterierna, används i en autonom krets?

• Expansionstank kompenserar för en ökning av kylvätskans volym under uppvärmning. Volymen är lika med ca 10% av konturens totala volym.

Tips: I ett balanserat värmesystem kan volymen av vatten beräknas grovt med en hastighet av 13-15 liter per kilowatt värmeffekt.

• Säkerhetsventilen lindrar övertrycket när expansionstanken överflödar.
• Syftet med den automatiska luftventilen är tydlig från sitt namn: det gör det möjligt för systemet att bli av med luftproppar i automatiskt läge.
• En manometer (mindre vanligen en termomanometer) tjänar till att visuellt övervaka systemparametrar.
• Cirkulationspumpen cirkulerar kylvätskan.

Nyfiken: de ovan angivna grundelementen i pannansbandet placeras ofta direkt i kroppen. Först och främst gäller det elektriska och gasenheter.

Utöver de erforderliga elementen kan utformningen av värmekretsen innefatta:

• Jumper med kallt vatten system med en ventil som blockerar den. Genom det, återfylls kretsen.

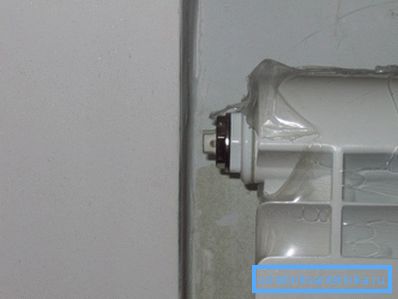

• Vozdushniki (kranar Mayevsky eller vanliga vattenkranar) i de övre punkterna i kretsen - i radiatorpluggar eller på hopparna mellan värmeanordningar.

• Avstängningsventil på flödet av varje radiator.
• Gasspjäll eller värmehuvuden på returanslutningen av värmeanordningar, som möjliggör justering av värmeöverföring eller för att balansera systemet.
• Återställ, så att du kan torka kretsen helt.

Värmebärare

Den vanligaste värmebäraren är vanligt vatten.

Tekniskt vatten för värmesystemet har dock några allvarliga nackdelar:

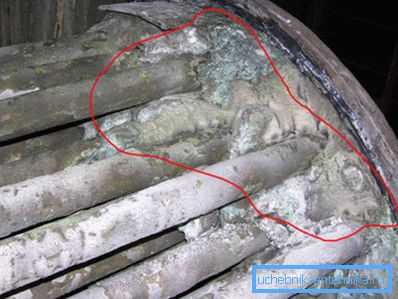

1. Kalk som ingår i det faller som insättningar på pannvärmeväxlaren, vilket försämrar värmeöverföringen och minskar rörens lumen.

1. När värmen tvingas sluta på vintern (ett typiskt fall är avlägsnandet av en påfyllnings- eller tillförselledning till ventiler på den), vattnet som sitter fast i radiatorer, blir till is om några timmar - med motsvarande konsekvenser för värmeapparater och rör. Naturligtvis, om du inte organiserar uppvärmning av huset med alternativa medel eller fullständig dränering av kretsen med förlust av hela kylvätskan.

Det första problemet löses helt genom att hälla destillatet. Destillerat vatten i värmesystemet skala inte i princip. Ofta reduceras beredningen av vatten - avlägsnandet av kalciumföreningar från det - till kokande (saltfällning) eller löpande genom ett konventionellt kanyltypsfilter.

Om du vill vara säker från att tina kretsen, är det enda sättet att använda frostskyddsmedel. I denna roll är det bättre att använda en vattenlösning av propylenglykol: det är inte kemiskt aggressivt och giftfritt.

Hur häller man vatten eller annat kylmedel i en sluten slinga?

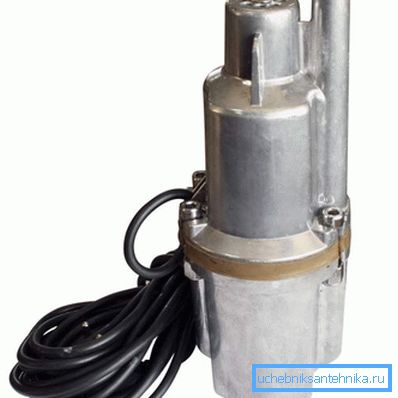

Det enklaste sättet är att använda en billig vibrationspump (Kid eller Streamlet) för att fylla systemet. Utloppsröret är anslutet till en slang till någon grindventil; pumpen är nedsänkt i en hink eller tank med kylmedel. När tanken blir tom tillsätts kylmediet kontinuerligt; Trycket i systemet styrs av tryckmätaren.

Det är användbart: innan du fyller systemet är det nödvändigt att pumpa upp expansionskärlens luftkammare med en vanlig cykelpump. Laddningstrycket ska motsvara det hydrostatiska huvudet i kretsen (1 kgf / cm2 per 10 meter vattenkolonn). Så, om konturens övre punkt är 5 meter över expansionstanken, kommer tankens laddningstryck att vara 0,5 kgf / cm2.

slutsats

Vi hoppas att våra rekommendationer kommer att hjälpa läsaren att utforma och installera sitt eget värmesystem. Den bifogade videon kommer att ge honom mer information. Lycka till!
