Det grundläggande systemet för uppvärmning och dess typer

Innan du börjar planera för autonom uppvärmning i en lägenhet eller ett privat hus, måste du bekanta dig med begreppet värme. Nedan ser vi närmare på vad det är och vad begreppet värme finns.

Allmän information

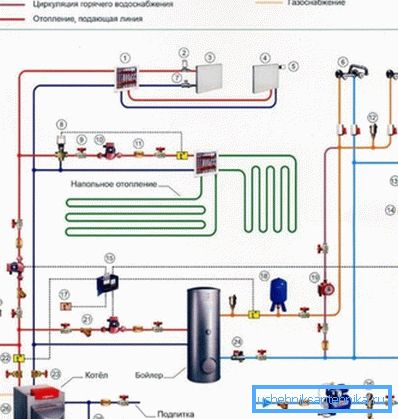

Under det schematiska diagrammet för värmesystemet brukar man förstå det enklaste schemat, vilket indikerar huvudelementen i vattenuppvärmning, kombinerad i ett enda system.

Det senare kan genomföras på flera sätt, men i vilket fall som helst ingår det följande:

• Kylvärme - ger upphettningsvätska.

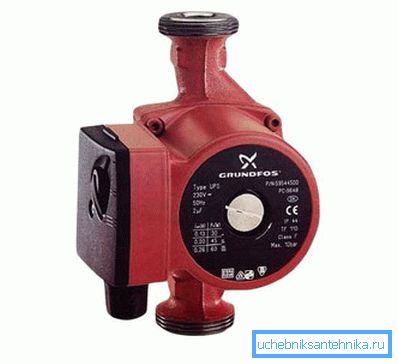

• Cirkulationspump eller boostertank (beroende på systemtyp) - ger kylvätskans rörelse i kretsen.

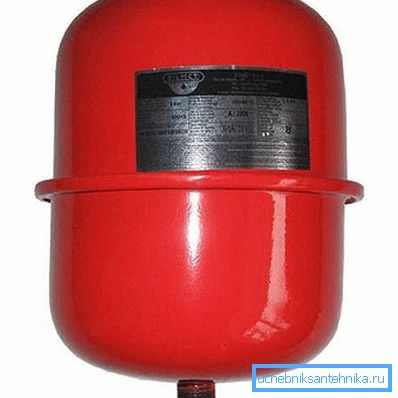

• Expansionstank - kompenserar för termisk expansion av kylvätskan, liksom vattenhammare.

• Kontur - representerar en stängd väg genom vilken kylvätskan kommer in i kylaren och återgår sedan till pannan.
• Värme radiatorer är apparater som ger rumsuppvärmning.
• Värmebärare är en vätska som tar värme från pannan och överför den till radiatorer. Vanligtvis används vanligt vatten eller frostskydd för dessa ändamål. Den senare har en lägre fryspunkt.

Skillnaderna i systemen är följande:

• I cirkulationsmetoden för kylvätskan;
• I metoden för anslutning av radiatorer.

Nedan betraktar vi funktionerna för var och en av dem.

Typer av system

Enligt metoden för anslutning av radiatorer är värmesystemen av två typer:

Var och en av dessa kan genomföras med både naturlig cirkulation och tvång. Dessutom har varje alternativ sina egna fördelar och nackdelar som måste beaktas.

ett rör

Den största fördelen med en-rörsanslutning är dess enkelhet och låga kostnader för implementering. Det kan dock endast användas i små rum. Detta beror på det faktum att batterierna i det här fallet värms ojämnt, och med ett stort antal kan den sista i kretsanordningarna förbli i allmänhet kallt.

Med naturlig cirkulation är designen följande:

• Konturen som kommer ut ur pannan stiger vertikalt uppåt och ansluts till booster tanken.
• Därefter går röret ner och, som nämnts ovan, passerar runt omkretsen av rummet. Dessutom måste konturen monteras med en konstant liten sluttning, vilket säkerställer naturlig cirkulation.

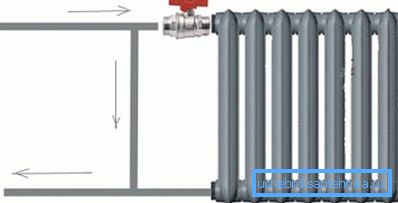

• Radiatorer är anslutna till kylvätskekretsen. Dessutom utförs bindningen nödvändigtvis med en förbikoppling. Detta gör det möjligt att separat reglera uppvärmningen av varje batteri, samt om nödvändigt demontera batterierna utan att dränera kylvätskan.

Detta schematiska diagram över värmesystemet är bra eftersom uppvärmningen är icke-flyktig. Det är sant att det är nödvändigt att använda en icke-flyktig panna.

När det gäller nackdelarna är det möjligt att skilja mellan en lägre effektivitet, eftersom kylvätskan rör sig med lägre hastighet och följaktligen har det tid att svalna. Detta leder till extra kostnader och varaktighet för värmeväxlare. Dessutom finns det ett antal krav på installation och tvärsnitt av rörledningen.

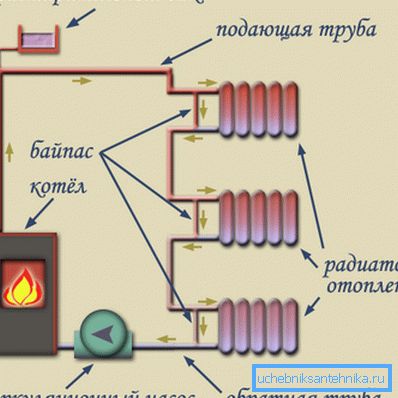

Dessa brister är berövade av det obligatoriska systemet, som implementeras med en cirkulationspump.

I detta fall är anslutningen följande:

• Från pannan finns en krets som cirkulationspumpen är ansluten till för uppvärmning.
• En tee är ansluten till pumpen, vilket möjliggör anslutning till radiatorer och en överspänningsbehållare.

Tips! När du installerar pumpen kan du utföra en bypass och anslut en expansionstank till den. Följaktligen måste förbikopplingen överlappa med kranar. Detta gör det möjligt för dina händer att byta lägen av naturlig och tvungen cirkulation.

Tvillingrör

Detta alternativ för uppvärmning kan användas i stora hus och lägenheter. Batterier i detta fall kan anslutas både i serie och parallellt. Dessutom, även med en serieanslutning av batterier, värmer de upp jämnare än med en enkelrörsanslutning.

Nackdelen med detta alternativ är dess högre pris, eftersom implementeringen kräver mycket fler rör. Det bör noteras att tvångsflödet används i detta fall, eftersom det är svårare att tillhandahålla naturlig cirkulation.

Detta schema ser så här ut:

• Från pannan finns en krets som en cirkulationspump är ansluten till ledningen till expansionstanken och samlaren (vid parallellkoppling).
• Vidare utförs som regel utdelning till olika rum i ett hus eller lägenhet från samlaren. När flera radiatorer är anslutna till en krets hålls röret till det sista i batterikretsen.
• En returlinje är ansluten till batterikretsens första utlopp, som är parallellt med varmkretsen och är ansluten till kollektorn, vilket resulterar i att det kylda kylmediet matas till pannan och upphettas igen.

En viktig fördel med detta alternativ är möjligheten att justera uppvärmningen av batterierna i olika rum. Vid användning av särskild elektronisk utrustning kan underhållet av en viss temperatur i lokalerna utföras automatiskt.

Var uppmärksam! Vi ansåg den enklaste versionen av systemet, eftersom uppvärmning kan innehålla ett "varmt golv".

Här, i själva verket, alla huvudpunkter för att utarbeta konceptet. Som regel bygger det på ett mer detaljerat projekt. Detaljerade anvisningar om hur detta görs finns på vår byggportal.

slutsats

Ett schematiskt diagram ger en uppfattning om hur värmesystemet fungerar och dess genomförande. Vidare beror dess val på ett antal förhållanden där uppvärmning kommer att drivas. Från videon i den här artikeln kan du få ytterligare information om detta ämne.
