Collector värmesystem - det perfekta valet för ett privat

Även vid uppvärmningssystemets planeringsstadium måste man välja mellan flera helt olika metoder för att tillföra kylmedel till värmningsradiatorer. Om budgeten inte är en svag punkt, skulle kollektorsystemet vara ett idealiskt alternativ, och vad gäller parametrar som användarvänlighet och hållbarhet är den överlägsen analoger.

Jämförelse av kollektor och andra typer av ledningar

Du kan välja ett av tre vanliga sätt att distribuera rör:

• enkelrörsuppvärmning - perfekt för uppvärmning av ett litet privat hus. I det här fallet är alla radiatorer anslutna i serie, vilket innebär att det sista batteriet i kedjan fungerar mindre effektivt än den första. Men kostnaden för ett sådant system är minimal;

• med 2-rörsuppvärmning kan kopplingsschemat representeras som 2 parallella kretsar, en levererar det heta kylvätskan till värmeanordningarna, den andra tar av det kylda kylmediet till pannan. Denna metod för uppvärmning kan betraktas som den vanligaste;

• kollektorkabeln skiljer sig från de angivna analogerna genom att varje radiator matas individuellt med kylvätska. Det vill säga en samlare installeras i rummet (på enheten - senare i artikeln), och från det till varje batteri finns ett tillförsel- och utloppsrör. Detta påverkar kostnaden och installationens komplexitet, men allt arbete kan fortfarande göras med egna händer.

Det här är naturligtvis inte den bästa effekten på installationskostnader och material. Den totala längden på rören i detta fall är maximal, och samlaren kostar också pengar (speciellt om den valda modellen inte är den sista tillverkaren med termostater).

Styrkor och svagheter i uppvärmning av kollektorn

Det finns inga ideala lösningar i naturen, användningen av en kollektorvärmekrets är inte ett undantag.

Fördelarna med ett kollektorvärmesystem innefattar:

• Värmeanläggningens flexibilitet - direkt på kammusslan kan du installera termostater med vilka temperaturen i en enda radiator regleras.

Var uppmärksam! Om det behövs kan du helt enkelt stänga av batteriet. Resten av värmesystemet fungerar normalt.

• Eftersom varje radiator förses med ett kylmedel individuellt är det möjligt att använda ett rör av liten sektion;
• Om så önskas kan du enkelt använda ett kombinerat värmesystem. Det är att dela upp det i 2 kretsar med olika driftstemperaturer, eller använd en annan typ av kylvätska i var och en av kretsarna. För en sådan lösning behöver du en hydraulisk nål.

Det finns samlarlayout och svaga punkter:

• Det ökade priset har redan nämnts. Om reparationer är nödvändiga kan det hända att det uppstår svårigheter. Värmepanna är dolda direkt under golvet (ofta fylls de helt enkelt av en kopplare).

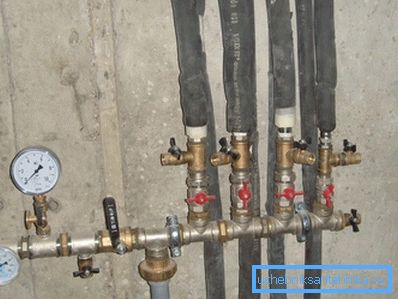

• rör med en sådan layout kan inte läggas längs väggarna. Mer exakt, från en teknisk synpunkt kan detta göras, men då kommer nästan hälften av väggen att stängas med rör - ett tvivelaktigt tillägg till inredningen;

• kollektorfördelning av värme med rör med liten diameter kräver en kraftfullare cirkulationspump, eftersom det hydrauliska motståndet ökar;
• Det är omöjligt att ringa ett sådant värmesystem helt autonomt - i alla fall behövs el - för att driva pumpen. Naturligt tryck är inte tillräckligt för att cirkulera kylvätskan.

Enhet och princip för driften av kollektorvärmesystemet

Enligt detta system är det möjligt att organisera inte bara värme med radiatorer, utan också att till exempel organisera ett "varmt golv" i rummet - det vill säga utan batterier alls. Men i allmänhet förblir värmesystemet oförändrat och fungerar enligt samma princip.

Typer av samlare

Samlare kan användas för:

• Organisation av traditionell uppvärmning (med hjälp av radiatorer). Du kan kombinera radiatorer i grupper om 2-3 stycken för att spara rör och lätta installationen.
• värme på principen om "varmt" golv;

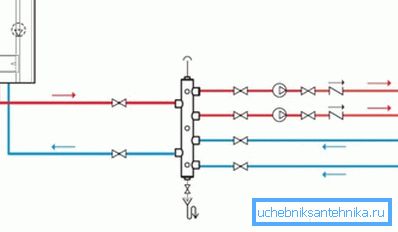

• att separera en krets till 2 eller mer. I detta fall tjänar pannan som en energikälla för båda kretsarna, men kylvätskans temperatur i dem kan skilja sig väsentligt (de kan till och med använda olika typer av kylvätska).

Uppsamlingsschemat för uppvärmning med användning av ett "varmt golv" kännetecknas av ökat motstånd, så det kan behövas en ytterligare cirkulationspump för värmesystemet. Manifold locker är bäst placerad i mitten av huset, med detta arrangemang kommer rörlängden för uppvärmning av olika rum att vara ungefär samma.

Ett annat viktigt element i ett sådant system är en blandningsenhet där kylvätskans temperatur kommer att falla. Vid pannans utlopp värms vattnet upp till ca +90 ° C, och i golvvärmesystem bör värmebärarens temperatur vara ca +40 ° C.

Element av kollektorvärmesystemet

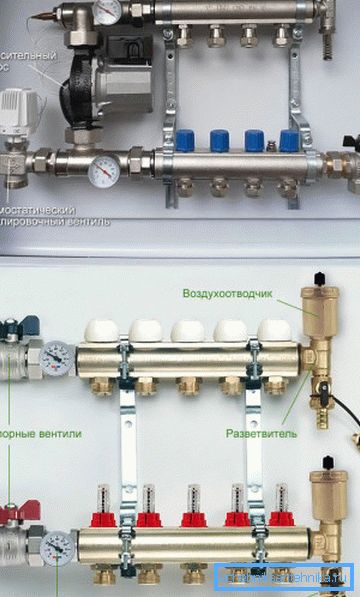

Som regel är alla element dolda i ett separat litet skåp, och det ligger på ett opartiskt ställe mot väggen. Rören går under golvet, så att det inre av rummet inte störs.

Huvudelementet är en kam (behövs i mängden 2 stycken). Utvändigt ser kammen ut som en enkel rörsektion, till vilken flera kranar är svetsade (i köpmodeller är vanligtvis antalet kranar mellan 2 och 12).

Var uppmärksam! Vid behov kan inköpta kamar anslutas till varandra. Så du kan skapa en kam för ett antal utgångar / ingångar.

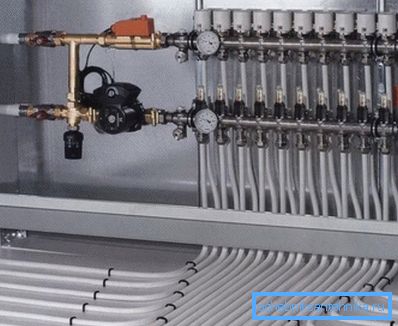

Samlarvärmesystem är som regel utrustade med flödesmätare och termostater - jämfört med de totala kostnaderna är kostnaden för dessa enheter inte så stor. Köpt kammusslor är utrustade med enheter för värmereglering och vattenflödesmätning på fabriken, så välj bara lämplig modell.

Flödesmätare installeras på matkammen, eftersom kammen måste vara utrustad med luftventiler för luftblödning - det är användbart för att avlägsna luft från värmesystemet. Temperaturregulatorer installeras på kammen som accepterar kylmediet.

Funktioner av arbetet och placeringen av enskilda element

Värmebäraren som värms upp av pannan går in i huvudledningens kammare och går in i radiatorerna genom separata rör. För att säkerställa samma uppvärmning av alla värmare rekommenderas att man använder rör med ungefär samma längd och diameter. Därefter strömmar det kylda kylmediet genom utloppsröret till den andra manifoldkammen och strömmar tillbaka in i pannan.

Den installerade termostaten styr vattentemperaturen och ökar / minskar kylvätskeströmmen genom kylaren, så att temperaturen i rummet regleras.

Samlarvärme fungerar endast stabilt under vissa förhållanden:

• Det är nödvändigt att installera en expansionstank, vilket gör det möjligt att kompensera för en ökning av kylvätskans volym under uppvärmning.

Var uppmärksam! Minsta volymen på expansionstanken måste vara lika med 10% av kylvätskans volym i värmesystemet.

• cirkulationspumpen är placerad vid retur;
• Den optimala platsen för expansionstanken är rörsektionen framför cirkulationspumpen.

Installation av kollektorvärmesystem

Konventionellt kan hela installationsprocessen delas in i 3 etapper: läggning och fixering av rör på golvet i rummet, installation av en samlingsbox och anslutningsrör till kammen.

Instruktioner för utförande av arbete ser så här ut:

• basen är beredd först - betongen rengörs och jämnas;
• då sprids ett lager av vattentätning, och ett tejp limes längs omkretsen av rummet, vilket släpper ut expansionen av betongröret;

Var uppmärksam! Om golvet i rummet är trä, så kan rören helt enkelt sättas under brädorna, vilket underlättar arbetet avsevärt.

• sedan följer ett lager av vattentätning;

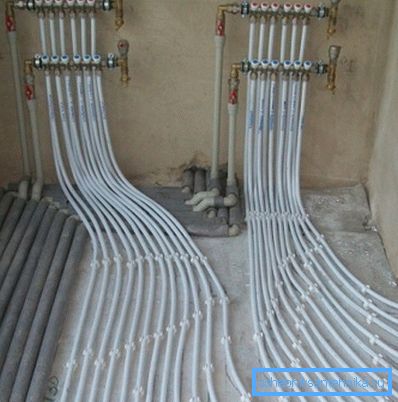

• över den är den vanliga metallen gasladdad och rören är fästa på den med tråd eller speciella klämmor. När man kopplar rör till trådnätet bör ett litet mellanrum lämnas.

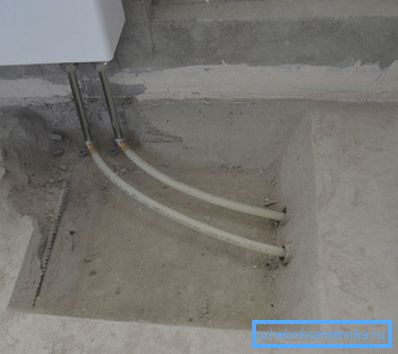

• sedan följer golvfyllningen. Med denna metod för att lägga rör, under transport av kylvätskan till radiatorn, arbetar de delvis med golvvärme i rummet.

När det gäller kollektorskåpet, då för ett privat hus, kan du välja antingen vägg- eller golvmodeller, såväl som alternativ inbyggda i väggen. I princip påverkar detta inte värmeeffektiviteten på något sätt, så att man måste välja snarare på grundval av bekvämligheten med tillträde till kollektorkammen.

Under modellen av skåp, inbyggda i väggen, är det önskvärt att ge en nisch på husets designstadium. Oavsett typ måste locket dessutom fixeras till väggarna med ankare eller skruvar (i ett trähus), för det här är speciella ögon i utformningen av skåpet.

Manifold Comb

Att välja en lämplig kam för uppvärmning av kollektorn är lätt. Enheten är enkel, så du måste vara uppmärksam, först och främst på fallmaterialet.

Inköpta enheter kan vara:

• med stålhöljet och grenarna;
• med gjutjärnshus;
• med plastfodral.

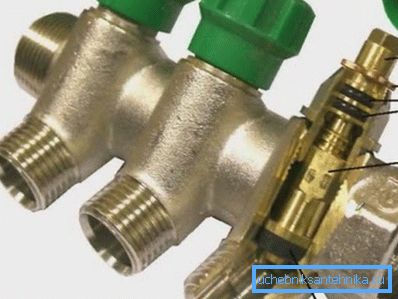

Förekomst bör ges till gjutna formar, även om det kommer ett betydande tryckfall, kommer huset inte att strömma. När det gäller anslutningen av till- och returledningarna, även i de enklaste modellerna, är uttagen gängade, vilket underlättar installationen.

Samlarvärme kan organiseras utan köpta kammar, 2 alternativ är möjliga:

• med användning av svetsning - ur ekonomins synvinkel är ett mycket kontroversiellt alternativ. För det första vet inte alla hur man arbetar med en svetsmaskin, och för det andra kan inte sömmens kvalitet garanteras. Vid ofullständig läckage garanterad. Dessutom är det nödvändigt att köpa den saknade förstärkningen, som ett resultat kommer besparingarna att vara skarpa;

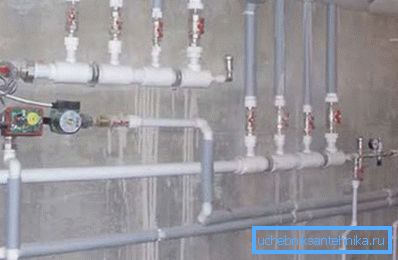

• Tja, det mest budgetalternativet är från PP-rörledningen. I detta fall liknar kammen en serie teer kopplade i serie med en plugg i slutet. Från verktygen behöver du bara en apparat för lödning av PP-rörledning. En sådan samlare kommer att ha alla svagheter hos polypropenrörledningen, i synnerhet minskningen av hållfastheten vid högtemperaturkylmedel.

Sammanfattningsvis

Uppvärmningssystemet kan kallas idealiskt när det gäller effektivitet. Oberoende tillförsel av kylmedel till varje radiator gör det möjligt att uppnå det idealiska mikroklimatet i varje rum i huset. Stor, jämfört med traditionella uppvärmningssystem, håller kostnaden något kvar i populariteten för denna typ av bostadsuppvärmning, men om budgeten tillåter är uppvärmning med ett kollektorsystem idealiskt.

Videon fokuserar på designen av kammen.
