Cirkulationspump för uppvärmning: val och installation

Hur går den typiska cirkulationspumpen till värmesystemet? Vad är tecknen för att välja den här enheten? Hur installerar man det i systemet? Låt oss försöka svara på dessa frågor.

klassificering

Hushållens cirkulationspumpar för uppvärmning av deras anordning skiljer sig inte mycket från andra pumpar för att pumpa lågt förorenade vätskor: pumphjulet (vanligtvis centrifugalt) är ansvarigt för att skapa det hydrauliska huvudet; vridmoment som alstras av en elektrisk motor.

Det finns emellertid ett antal tecken som tillåter att dessa enheter klassificeras.

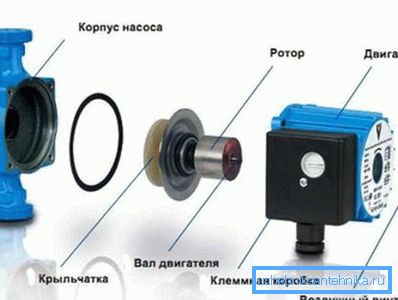

Våtrotor

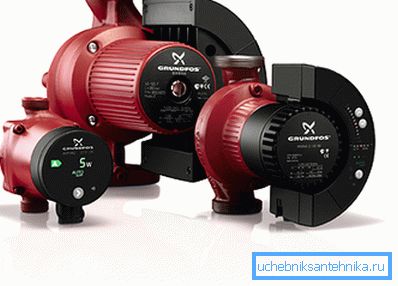

Nästan alla cirkulerande värmepumpar som används i privata hem - med en våtrotor. Egentligen betyder detta bara att elmotorns rotor är nedsänkt direkt i kylvätskan, vilket möjliggör avlägsnande av överflödig värme och smörjning av lager.

Populariteten av denna typ av enhet beror på en mycket attraktiv uppsättning egenskaper:

• De är nästan tysta.
• De behöver inte underhåll (smörjning och rengöring av lager, packkörtlar etc.).
• Deras värmebeskydd beror inte på ytterligare automatiska enheter: det säkerställs genom att kylmediet är närvarande i kretsen.
• I regel har cirkulationspumpar för värmesystem med en våtrotor flera arbetssätt med stegvis eller kontinuerligt variabla varvtal.

För att inte bilda en ensidig bedömning av denna klass av enheter från läsaren är det värt att lägga till en fluga i honungens fat.

1. Tack vare lagersmörjningssystemet med kylvätska är pumparna mycket känsliga för dess sammansättning och renhet.. Närvaron av sand och skala är oacceptabelt.

Förresten: Problemet är helt löst genom att installera ett grovt filter framför enheten.

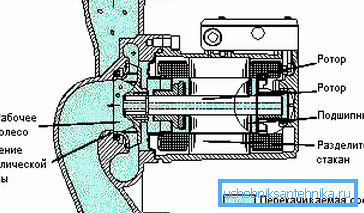

1. Till denna klass hör recirkulationspumpen för uppvärmning endast med en horisontell axel.

Torr rotor

En cirkulär pump för uppvärmning med en torrrotor är också ofta en impeller på en gemensam axel med en motor; här roterar emellertid motorns rotor i luften.

Därav funktionerna i enheterna:

• Bullernivån är över genomsnittet. Buller skapas först och främst av en separat pumphjul av fläkten som kyler elmotorn.
• Termiskt skydd ger ett separat relä. Resultatet är frekvent överhettning med brott mot statorns inter-vridmotstånd under funktionsfel.
• Pumpen kräver underhåll (åtminstone - den ökända smörjningen av lager och packkörtel).
• Det kan inte monteras motorns motor - helt enkelt eftersom motorhuset är läckande och läckage på axeln kommer att orsaka en kortslutning i den.
• Dessutom är enheter av denna typ vanligtvis enhastighet.

Vilka är fördelarna med att använda en torrrotor med så många obehagliga egenskaper? Det faktum att kylvätskan (eller något annat medium) kan ha en godtycklig grad av förorening: detta kommer inte att påverka lagrets livslängd och den dyra elektriska motorn.

Enheter med en torrrotor är flera separata underkategorier.

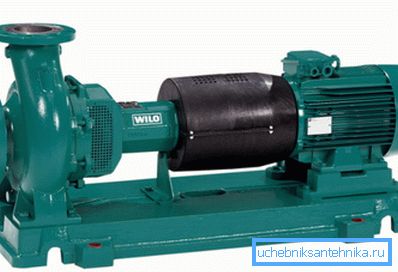

fribärande

Denna klass omfattar främst industriella cirkulationspumpar för uppvärmning. Huvudfunktionen är montering av motor och pumphjul på en gemensam plattform (konsol) med möjlighet till självständig ersättning. Samtidigt kan motorer med olika kraft och storlek arbeta med en impeller - det räcker bara för att hålla inriktningen under installationen.

Obs! Hjulhjulet sitter inte här på samma bakgård som motorns rotor. De är vanligtvis anslutna med flänsar.

När du installerar den här klassen av enheter är det användbart att känna till några finesser.

• Kraftfulla industriella cirkulationspumpar för uppvärmning monteras på en separat grund, ej ansluten till byggnadens grund.
• För att eliminera mindre axiella avvikelser är flänsarna i anslutningen mellan motorn och pumphjulet ofta inte fasta ihop med bultar, utan av bitar av armerat gummi (till exempel ett transportband).

blocket

Till skillnad från den tidigare konstruktionen står pumphjulet i en gemensam axel med motorn i blockpumpen. Pumpen arbetar endast med en typ av motor.

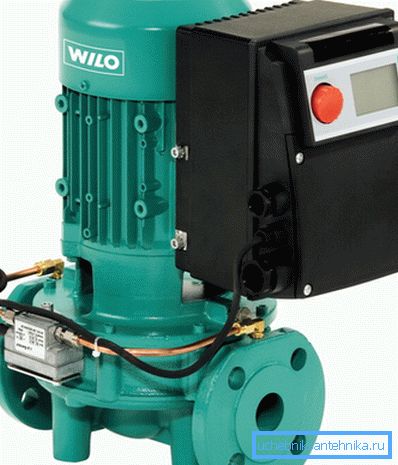

inline

Denna cirkulationspump i värmesystemet kännetecknas av att inlopps- och utloppsanslutningarna ligger på samma axel, vilket gör att den kan monteras på en rak rörsektion med ett minsta avstånd mellan flänsarna (in-line, linjeledning).

Val av parametrar

Så måste vi göra egna händer för att montera ett värmesystem med kända egenskaper (antal och typ av värmare, rördiameter, etc.).

Hur väljer man de optimala tekniska egenskaperna hos enheten?

Strömförsörjning

För industriella enheter med stor kraft är det 380 volt; 220 för de flesta hushåll. Den enda fördelen med strömförsörjning från 12 volt ökar säkerheten vid skador på fallet. Priset på denna säkerhet är behovet av att köpa en extra omvandlare och installera lågspänningsledningar.

Huvudtryck

Om industriella uppvärmningssystem med pumpcirkulation kräver komplexa hydrauliska beräkningar för att bestämma behovet av tryck, är allt enkelt med stugor och lägenheter: kretsens hydrauliska motstånd av någon rimlig längd överstiger inte 2 meter, vilket passar till det minsta värdet av denna egenskap.

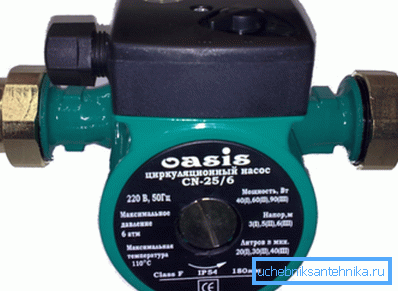

Var i pumpens märkning kan du hitta en indikation på det tryck som skapats av honom?

Som regel finns någonstans nära namnet två grupper av siffror åtskilda av en bindestreck (till exempel 25-40). I denna märkning:

produktivitet

Det kan väljas på två sätt. Den enklaste av dem kommer ner för att bestämma totalvärdet av värmesystemet och multiplicera det med tre.

Återigen: pumpen ska köra igenom kylvätskans volym tre gånger per timme. Med en långsammare cirkulation i svåra frost är skillnaden i temperatur mellan början och slutet av kretsen för stor.

Metoden för att uppskatta prestandan för värmesystemets totala värmekapacitet är något mer komplicerat.

Beräkningsformeln är G = Q / (1,163 * Dt), där:

• G - produktivitet i kubikmeter

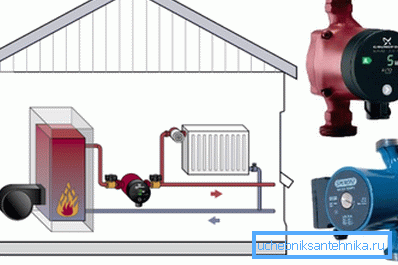

• Q är värmekällans effekt eller värmekraften hos en separat krets i kilowatt.

• 1.163 är värmekapaciteten hos vatten (konstant);
• Dt är temperaturskillnaden mellan flödet och returet (det normala värdet är 20 grader).

Så, för en panna med en kapacitet på 16 kW och ett 20 graders temperatur delta, är en utgång på 16 / (1,163 * 20) = 0,7 m3 / timme optimal.

montering

Hur svårt är det att installera cirkulationspumpar för värmesystem med egna händer?

I allmänhet finns det få finesser här.

• Strömanslutning rekommenderas starkt via ett jordat uttag.
• Ett grovfilter placeras framför pumpen längs kylvätskan.
• På båda sidor om pumpens montering och filtret på värmeventilen placeras - ventil eller grindventil.

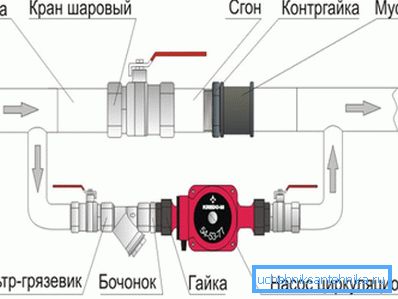

• Om pumpen placeras i ett tyngdkraftsystem och i framtiden ska användas med naturlig cirkulation, lämnas en förbikoppling mellan tappningsförskjutningarna. Det levereras nödvändigtvis med en backventil (bättre boll).

Användbar: Om pumpen körs, finns det ingen cirkulation i värmesystemet, det innebär troligtvis en beslaglad backventil. Kylmediet börjar cirkulera i en liten cirkel, genom bypassen.

slutsats

Vi kommer att överväga vår (om än något ytlig) bekantskap med denna typ av uppvärmningsutrustning.

Som alltid kommer den bifogade videon att erbjuda läsaren ytterligare material. Lycka till!
