Bottenrörsradio: funktioner vid installation och

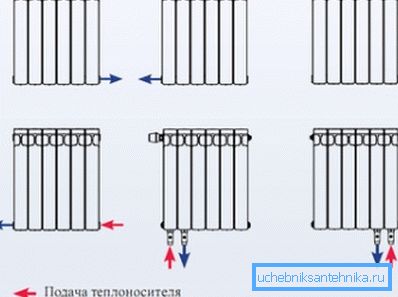

Tillförseln till radiatorn är av tre typer:

• lateral ensidig
• tvär;
• ligger nedanför.

Var och en av de listade typerna har karaktäristiska fördelar och vissa nackdelar som måste beaktas både när man väljer värmeutrustning och vid utformning av ett värmesystem.

• Till exempel är den vanligaste idag en enkelriktad anslutning. Detta beror till stor del på placeringen av rören i lägenheterna med en typisk layout.
• Korsmetoden används som regel för att ansluta enheter med ett stort centeravstånd eller ett ökat antal sektioner.
• Golvmetod är relevant om du kopplar upp värmeanordningarna till rören, utförd nedanifrån.

Så, var och en av de tidigare angivna metoderna är relevant i förhållande till en viss situation. Låt oss överväga mer hur anslutningen av radiatorer med den nedre anslutningen utförs.

Grundläggande information

Moderna golvvärmare med bottenanslutning är relevanta om värmerören läggs under golvet. Jag måste säga att i dag, när man arrangerar nya lägenheter och hus, används i de flesta fall dold rörläggning, vilket innebär att uppvärmningsanordningar behövs för denna typ av anslutning.

Viktigt: Om du väljer denna metod för installation av värmeanordningar måste du använda en särskild anslutningskod för radiatorer med lägre strömförsörjning. Ett sådant tillvägagångssätt för installationsarbetet kommer att förhindra översvämningshotet i händelse av en olycka och förlust av täthet av lederna.

Som redan nämnts har varje anslutningsmetod inte bara fördelar, men också vissa nackdelar. I det här fallet är nackdelen minskningen av energieffektiviteten hos batteriet med ca 10% i jämförelse med analoger anslutna på ett annat sätt.

Effektivitetsförlusten kan dock kompenseras genom att välja rätt värmare. Ett brett sortiment av batterier presenteras, vilka skiljer sig både i typen av material som används vid tillverkningen och i graden av energieffektivitet.

För att kunna använda ett autonomt värmesystem med anslutande batterier från nedan, var det inte kallt i rummet, du borde köpa aluminium eller metallanordningar som släpper ut värmen intensivare.

Vad orsakade behovet av att använda batterier med anslutningen nedan

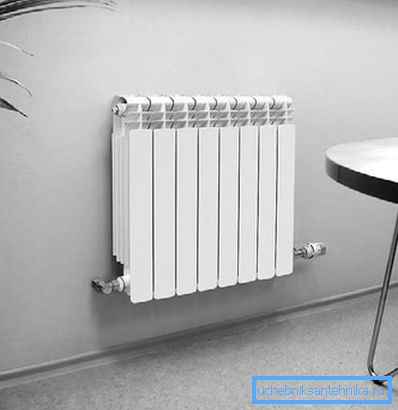

Som redan nämnts är den huvudsakliga anledningen till installationen av bimetalliska radiatorer med bottenanslutning placeringen av rören under golvet. Men det visar sig att detta inte är den enda anledningen.

Fästet, utfört nedan, ser mer estetiskt tilltalande än sidan eller korset. Faktum är att inredningen, utformad på detta sätt, ser mycket snyggare och mer harmonisk ut.

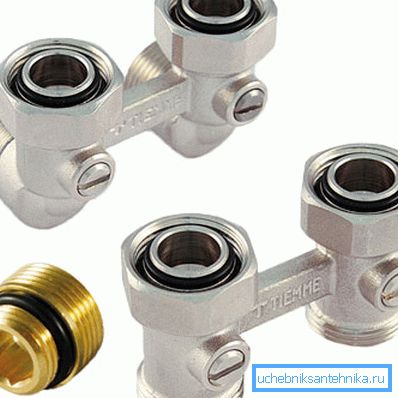

Anslutning till botten är mer praktisk, eftersom det kan göras manuellt med hjälp av en specialnod eller direkt. Om en speciell montering används kan batteriet kopplas från systemet utan att behöva tappa vatten. Detta är mer än relevant om det var nödvändigt att reparera en av enheterna med ett fungerande system.

Behovet av att ansluta från botten kan orsakas av själva batteriet. Exempelvis har vissa rörformade eller panelmodeller i lagerkonfigurationen inlopp placerade inte vid sidorna, men i botten.

Viktigt: Standardarmaturerna för det nedre fodret är utrustade med värmeanordningar av stål. Bimetall- och aluminiumbatterier med den standardmontering som krävs för anslutning till rören nedanför, är till stor del inte färdiga. Som ett resultat måste denna nod köpas separat och säkras till de nedre sidoförgreningarna som standard.

Typer av värmare

I standardkonfigurationen är inte alla typer av batterier utrustade med allt som behövs för en lägre anslutning. Om du väljer värmare som är utrustade med en fabrik från fabriken för att ansluta rör som läggs i golvet, är det dags att vara uppmärksam på stålradiatorer med bottenanslutning.

Denna kategori av värmare erbjuds till försäljning med följande ändringar:

1. Panelbatterier, som enligt konfigurationen är indelade i följande modeller:

• jämna;
• profilen;
• hygien.

Profilmodeller används ofta i vardagen. Dessa enheter är lätta att känna igen genom det lådformade höljet med stämpling på framsidan, gjord i form av vertikala ränder. Denna modifiering är populär eftersom priset är det mest prisvärda, och dessutom ger dekorativ stämpling en speciell överklagande.

Smidiga och hygieniska modeller är lätta att identifiera genom brist på stämpling. Sådana värmare används sällan i vardagen, eftersom de huvudsakligen är installerade i medicinska institutioner, offentliga byggnader etc.

Karaktäristiska egenskaper hos dessa batterier är enkel att ta hand om, eftersom de är lätta att rengöra från damm och tvättar från olika föroreningar.

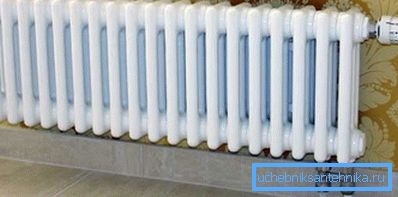

1. Rörbatterier, liksom panel, är gjorda av stål, men de ser mer attraktiva ut. Rör från vilka värmeanordningen monteras är de kombinerade sektionerna genom vilka kylmediet cirkulerar.

Sådana modeller i standardkonfiguration kan utrustas med rördelar för anslutning till rör som ligger i golvet eller i nedre delen av väggarna.

Hur kan jag ta med rörbotten

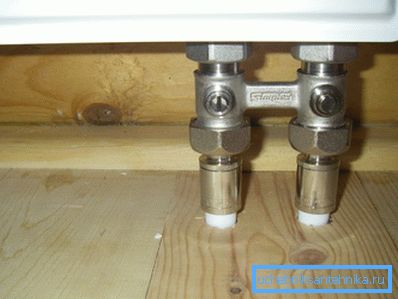

Aluminium- och bimetalluppvärmningsradiatorer med en bottenanslutning i standardkonfigurationen är sällsynta och kan därför kräva förvärv av en speciell nod genom vilken anslutningen görs.

I det här fallet måste du tänka på att den nedre anslutningen kan vara av följande typer:

• Ensidig anslutning, vid vilken båda rören går med, å ena sidan. Det här är den mest populära lösningen, eftersom rören för flöde och returflöde med dold liner är anordnade med ett gap på 10-20 cm. Fördelen med denna typ av anslutning är noggrannheten i hela strukturen.
• Mångsidig anslutning involverar anslutning av rör på motsatta sidor av batteriet. En sådan lösning finns ofta och dikteras ofta av konfigurationsegenskaperna hos värmesystemet.

Funktioner av installationsarbetet

Installationen av värmeanordningar och till exempel installationen av bimetalliska radiatorer med sidoanslutningar skiljer sig inte mycket från varandra.

• Batteriet är installerat på specialfästen, vilka väljs utifrån radiatortypen.
• Se till att klyftan nedan inte överstiger 20 cm, men inte mindre än 10 cm. Om luckan är mindre än nödvändigt, blir det svårt att rengöra. Om gapet är större än nödvändigt är det möjligt att bilda kalla områden, vilket kommer att påverka luftkonvektionen negativt.
• Beslag sårs med hjälp av ett fumband som en tätning.

slutsats

Så vi har övervägt, hur är anvisningarna att ansluta värmeanordningarna till den nedre förbindelsen. Det finns frågor som behöver klargöra? Du hittar mer användbar information genom att titta på videon i den här artikeln.
