Blandningsknut för värmeisolerat golv: möte,

Pumpblandare för golvvärme är en nödvändig och mycket viktig del av golvvärmesystemet, utan vilket dess normala drift är omöjlig. Vi kommer att överväga syftet och principen för driften av denna webbplats, samt lära oss hur du monterar mixern självständigt.

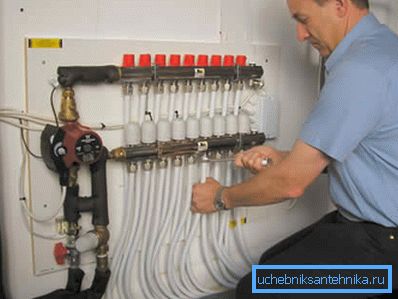

Blandningsmodul för golvvärme

tidsbeställning

För att bättre förstå syftet med blandningsenheten, överväga golvvärmesystemets enhet. I golvskiktet läggs metall-plaströr, genom vilka kylvätska cirkulerar.

Ena änden av varje sådant rör är ansluten till matningsgrenröret, det andra - för att samla in. Rören själva läggs i form av konturer av en eller annan form.

Varmt vatten kommer från värmepannan till tillförselgrenröret, då passerar det genom det uppvärmda golvets konturer och går in i uppsamlingsröret, från vilket det återgår till pannan som redan har svalnat. I pannan uppvärms den igen och matas till matningsgrenröret.

I regel installeras kombinerade värmesystem i husen, inklusive radiatorer och uppvärmda golv. Värmemediet värms upp av pannan.

Temperaturen på vattnet som passerat genom pannans värmeväxlare är ca 75-95 ° C, vilket är ganska acceptabelt för radiatorer, men det är inte acceptabelt att mata in i konturerna på golvet.

Golvvärme är ett lågtemperatursystem, vilket kräver att värmebäraren inte är varmare än 35-50 ° C. Källans driftssätt innebär emellertid inte sådana värden, speciellt eftersom denna temperatur uppenbarligen är otillräcklig för radiatorer.

Var uppmärksam! För att lösa den befintliga motsättningen används en blandningsenhet av ett vattenuppvärmt golv, vilket blandar vätskan från returuppvärmningsuppsamlaren till varmvattenförsörjningen, varigenom flödetemperaturen sänks till önskad nivå.

Princip för verksamheten

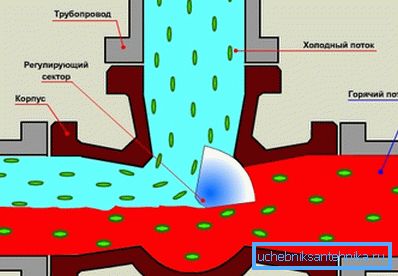

Principen för driften av blandningsenheten är baserad på användningen av en trefas eller tvåvägsventil. Det här är en sanitetsanordning som har två inlopp och ett utlopp (två utlopp och ett inlopp - beroende på installationen och uppgiften till hands).

Ventilen har tre lägen:

1. Ingång 1 är öppen, ingång 2 är stängd, utgången är öppen;
2. Ingång 1 är stängd, ingång 2 är öppen, utgång är öppen;
3. Både ingångar och utgångar är öppna.

Styrning (omkoppling) sker manuellt eller med termostathuvud, du kan även ansluta en servo. Vi är intresserade av alternativet med termostathuvud.

Överväga nu hela webbplatsens arbete:

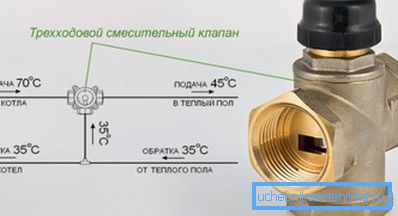

• Varmvatten med en temperatur på 70 - 95 ° C levereras till en av ventilinlopparna;
• En cirkulationspump och en kylvätsketillförselkollektor till golvkonturerna är anslutna till enhetens utgång.
• Systemets retardisplay är ansluten till returröret till pannan, men det har en gren ansluten till trevägsventilens andra inlopp, genom vilket varmvatten matas till det heta;
• Termostatventilhuvudet har en fjärrgivare som mäter vattnets temperatur i tillförselgrenröret.
• Termostaten är inställd så att om temperaturen vid inloppsröret stiger över det inställda värdet, stänger ventilen inloppet anslutet till kylvätsketillförseln från pannan och vattnet i golvkretsarna cirkulerar i en kort cirkel utan att man kopplar pannan.
• Så snart temperaturen i tillförselgrenröret faller under ett förutbestämt värde öppnar ventilen igen inloppet med varmt vatten och golvet börjar värma upp.

Var uppmärksam! I regel används i små system en tvåvägsventil, där det inte finns någon position där varmvattenförsörjningen är öppen och inloppet kopplat till returet är stängt. Detta eliminerar ingreppet av överhettat kylmedel i systemet, eftersom det här är skönt med olyckor.

Sorter och sammansättning

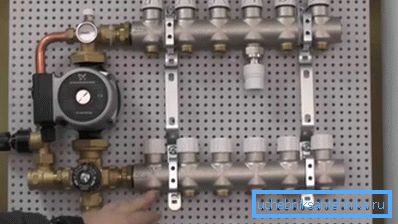

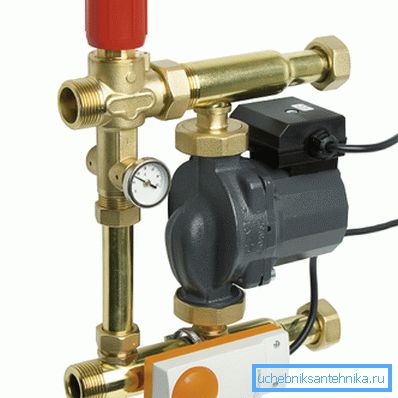

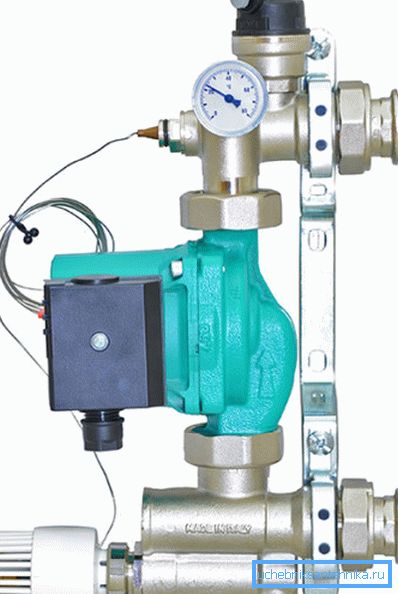

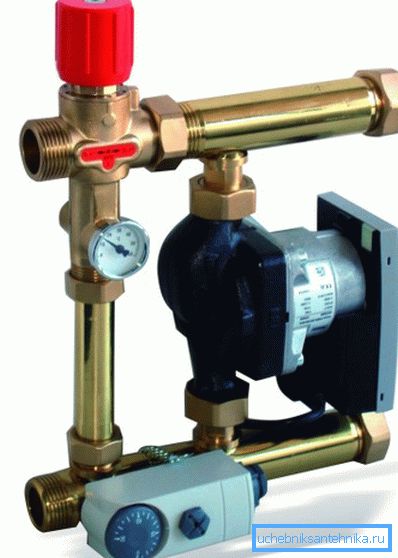

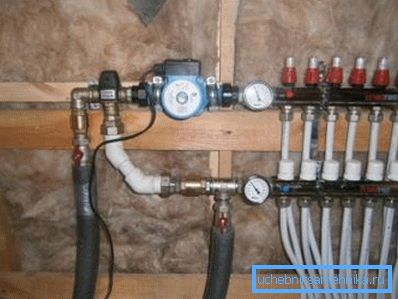

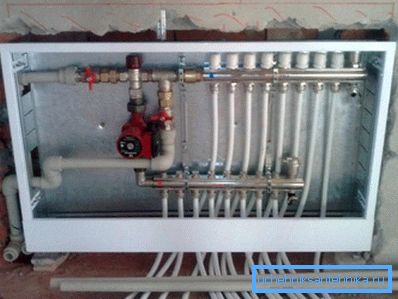

Marknaden för modern VVS i överflöd erbjuder färdiga kollektoraggregat med ett returvattenförsörjningssystem och separata blandningsmoduler med en pump och alla nödvändiga detaljer i uppsättningen. De flesta tillverkare av golvvärmesystem har båda alternativen i lager.

Samtidigt erbjuder nästan alla leverantörer av VVS alla delar som behövs för självmontering av liknande komponenter, inklusive pumpar, ventiler, mätinstrument, termostater med sensorer, kranar och alla nödvändiga tillbehör för att ansluta dem till ett enda system. Av detta skäl är det idag inga problem att montera ett arbetsblandningssystem med egna händer, men kvaliteten blir inte sämre än fabriksmonteringen.

Var uppmärksam! Priset på fabriksmodulen kommer att vara betydligt högre än för den självmonterade, medan tillgången på högkvalitativa komponenter gör att en sådan montering är möjlig även för en amatör.

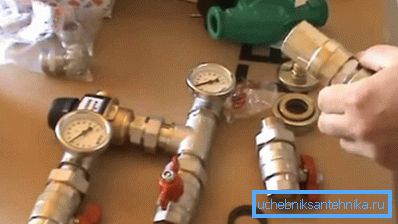

För självmontering behöver du följande delar:

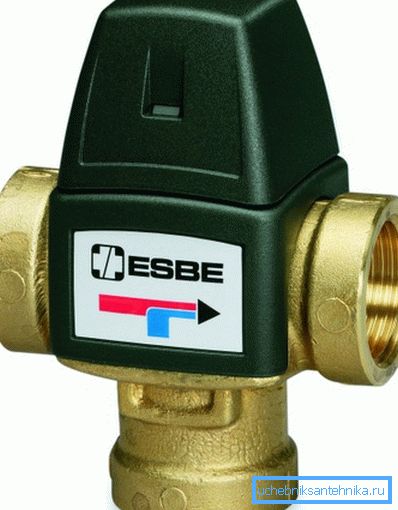

• Trevägsventil med termostathuvud och fjärrgivare;
• Flera kulventiler (2-5);
• Cirkulationspump;
• Två termometrar och en manometer;
• Splitter Tee;
• Adaptrar och bröstvårtor för byte av delar.

Var uppmärksam! I minsta monteringen kan du utan termometrar och tryckmätare, du kan också utesluta kulventiler, men det här är väldigt oönskat.

montering

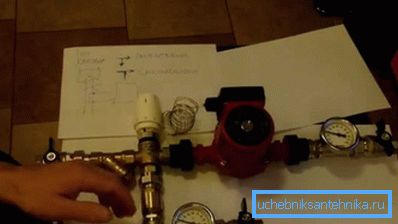

Om du inte håller med att betala för fabriksmontering, är din uppmärksamhet vår instruktion. För att göra det tydligare, ta till exempel den färdiga noden och vi kommer att bygga på den.

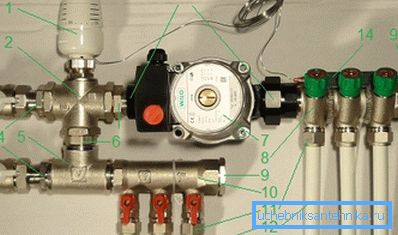

1. Låt oss börja med trevägsventilen 1? (2). Vi sätter termiskt huvud (1) på huvudet med en fjärrgivare, som vi inte rör vid än.
2. Till en ventil inlopp montera kulventil amerikanska ?? (3) med en anslutningsplatta 1? - ?? (4). Till andra ingången fixar vi en tee 1? (5) med hjälp av nippel 1? (6). Till tee adderar vi samma kulventil till ingången på mixern.
3. Till ventilutloppet (märkt som "AB") kopplar vi cirkulationspumpen (7) med en mössmutter med en gänga 1? (13). Till pumpens utgång kopplas matningsgrenröret 1? - ^ (8).
4. Till den fria utmatningen av tee som är ansluten till ventilen och kulventilen, koppla in returröret (10). Mellan tee och kollektor är det önskvärt att installera en termometer för att övervaka temperaturen på omvänd flöde. För tillförlitlighet kan returledningen vara försedd med en backventil för att förhindra återflöde.
5. Nu tar vi fjärrvärmesensorn (14) och installerar den på tillförselgrenröret med hjälp av klämmor. För en mer korrekt drift av enheten kan denna plats värmas upp.
6. Samlarna är stängda med pluggar (9), vi förbinder rör med konturer av det uppvärmda golvet (12) med hjälp av fittings (11) och kopplar tillförsel- och returledningarna från pannan till kulventilerna.

Var uppmärksam! Det är lämpligt att förse systemet med två termometrar för att övervaka temperaturen på tillförsel- och returhuvuden. Detta hjälper till att konfigurera pumpen ordentligt.

slutsats

Varje man kommer att kunna montera en blandningsknut för ett varmt golv med egna händer, som åtminstone en gång höll en skiftnyckel i händerna. Allt som krävs är att följa anvisningarna och titta på videon i den här artikeln.
