Blanda knutar för ett värmeisolerat golv: enhet och uppdrag

Golvvärmesystem är ett utmärkt komplement till värmeelementet. I motsats till traditionella batterier hör det emellertid till värmeanordningar med låg temperatur. Därför installeras blandningsnodarna på det uppvärmda golvet när de används tillsammans. Nedan ser vi närmare på vad dessa enheter är, vilka element de består av och vilka funktioner de utför.

Varför använda en blandningsenhet

För att förstå varför du behöver en mixer för ett vattenuppvärmt golv måste du först och främst ta reda på hur systemet fungerar, vilket vi gör nedan. Så, för radiatorer och golvvärme, levereras samma värmebärare. Dessutom värmdes det upp till det maximala, d.v.s. till en temperatur som krävs för radiatorer (upp till 95 grader).

Samtidigt bör golvytans temperatur enligt hygienkraven inte överstiga 30-31 grader, annars skulle det vara obekväma att gå på ett sådant golv. Av detta skäl är kylvätskans temperatur, som matas in i kretsen, beroende av tjockleken på skiktet och typen av golvbeläggning, 35-55 grader.

Härav följer att vatten inte kan matas direkt från pannan till kretsen, eftersom dess temperatur kan överstiga den tillåtna gränsen. Just, för att sänka det, appliceras en termo-mixer för ett varmt golv. Den blandar det heta kylmediet med den kallare, d.v.s. returlinje

Var uppmärksam! Om uppvärmningen av huset eller lägenheten genomförs med lågtemperaturkretsar, är blandningsenheterna inte installerade, eftersom det i det här fallet inte är meningslöst att använda dem.

Enhetsblandningskod

Konventionellt kan operationen av blandaren som beskrivs beskrivas som följer:

• Det heta kylvätskan levereras till uppvärmningsuppsamlaren och vilar mot blandningsventilen för ett uppvärmt golv med termostat.
• Om kylvätskans temperatur är lägre än önskad temperatur aktiveras ventilen, varigenom tillförseln av hett kylvätska öppnas.
• Så snart temperaturen når önskat värde som ett resultat av att de varma och kalla vätskorna blandas stängs ventilen av varmvätsketillförseln.

Jag måste säga att blandningsgruppen för ett uppvärmt golv behövs inte bara för att justera temperaturen, men också för att cirkulera kylvätskan i värmesystemkretsen. Därför består systemet av följande grundläggande element:

Förutom dessa två huvudelement kan systemet också vara:

• Bypass - skyddar blandaren från överbelastning.
• Avstängnings- och avloppsventiler.
• Luftventilation

Det bör noteras att blandningsvärmeväxlaren måste installeras före kretsen, men själva platsen för dess installation kan vara annorlunda:

• I rummet där systemet är implementerat varmt golv.
• I pannrummet.
• I den närmaste samlingsboxen.

Typer av blandningsenheter

Huvudskillnaden i termo-mixers funktion ligger i utformningen av fördelningsventiler. De vanligaste är tvåvägs och trevägs-enheter. Nedan är en detaljerad titt på deras funktioner.

Tvåvägsventil

Tvåvägsventiler kallas också matning. På denna enhet installeras ett termostathuvud, som innehåller en vätskesensor som är ansvarig för att övervaka temperaturen i kylvätskan som kommer in i värmesystemets krets.

Blandningen av kylvätskan utförs enligt ovan beskrivna princip, d.v.s. returflödet levereras kontinuerligt och varmvätska endast vid behov.

Bland fördelarna med denna design är:

• Systemet överhettar inte, vilket ökar dess livslängd.
• Ventilen har en obetydlig flödesförmåga, vilket säkerställer jämn temperaturkontroll, dvs utan plötsliga förändringar.

Av dessa skäl använder de flesta specialisterna tvåvägsventiler när de monterar mixern till ett varmt golv med egna händer.

Three Way Mixer

Denna enhet kombinerar två funktioner:

• Bypassmatningsventil.
• Balansering av bypassventil.

Dess främsta funktion är att det blandar en kall returledning och ett hett kylmedel. Ofta är trevägsventiler utrustade med manöverdon för att styra väderberoende och termostatiska anordningar.

Man tror att trevägsblandarna är universella och oumbärliga i stora system, såväl som i system som använder väderberoende kontroller.

De har dock vissa nackdelar:

• Det är inte uteslutet möjligheten att leverera till konturen av ett uppvärmt golv med en signal från en termostat till en varm värmebärare med en temperatur av 95 grader Celsius. Detta kan leda till rörskador på grund av övertryck. Dessutom minskar plötsliga temperaturförändringar systemets livslängd.
• Även en minimal ändring i enhetens inställningar kan leda till en signifikant förändring i temperaturen i kretsen, vilket är förknippad med en stor bandbredd på enheten.

Var uppmärksam! Systemets hållbarhet beror på blandningens byggkvalitet och kvaliteten på de valda materialen. Därför måste dessa punkter ges särskild uppmärksamhet på scenen av systemdesignen.

Funktioner av utrustning installation

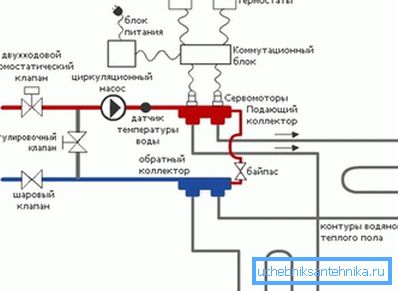

Det finns många alternativ för anslutning av utrustning. Nedan är det mest populära systemet på blandningsstället golvvärme.

Det låter dig montera systemet själv genom att successivt koppla samman alla viktiga delar:

• panna;
• Distributionshub;
• Pipeline.

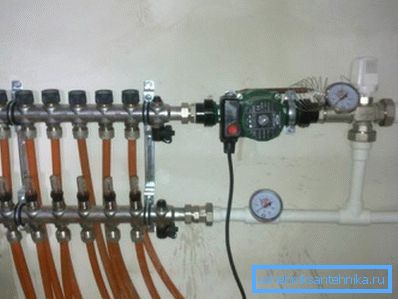

Innan du monterar fördelningsenheten måste du installera ett skyddande metallskåp som kan vara öppet eller stängt. I vissa fall är noden monterad helt öppen, d.v.s. i form av ett stativ. I det här fallet är åtkomst till det förenklat, men anslutningsskydd lider.

Platsen för skåpet är som regel vald beroende på kretsarnas läge. Om flera grenar används, är det lämpligt att installera skåpet i mitten, på samma avstånd från konturerna och nära huvudrören. En sådan "mitten" -plats ger den bästa hydrauliska prestanda.

Det är bättre att börja montera med egna händer med installationen av termometer och avstängningsventiler, som borde vara placerade vid alla utlopp på kretsarna. Oftast levereras delar för att justera driften av matning och returflöde i en uppsättning kollektor kit.

Genom att fokusera på systemet är det möjligt att installera distributionskoden korrekt och ganska snabbt, anslut tillförsel- och utloppsrören till det och se till att en eller flera kretsar kan stängas av, vilket kan krävas under systemets drift.

Anslutning av delar utförs med hjälp av kompressorbeslag, installationspaketet som innehåller:

• nötter;
• bussningar;
• Ringklämmor.

Tips! För montering av systemet är det bättre att använda mässingsbeslag, trots att priset är högre. Detta beror på att skum i praktiken inte sätter sig på sina inre väggar.

I de fall där diameteren på delarna inte överensstämmer används adaptrar.

De korta monteringsanvisningarna är följande:

• Först och främst är två rör anslutna till fördelningsenheten - kylvätsketillförsel och returflöde.
• Anslut sedan konturelementen.
• Därefter installeras systemelementen i följande ordning:

• cirkulationspump;
• luftfälla;
• dräneringskran;
• trevägs mixer.

Med detta system kan du helt styra upp värmeprocessen.

Var uppmärksam! Funktionen av det beskrivna systemet är helt beroende av värmepannan - sänker temperaturen eller begränsar flödet av kylmedelsledare till en minskning av temperaturen på det uppvärmda golvet.

Här, i själva verket alla grundelementen i installationen av distributionsnoden.

slutsats

Blandningsenheter är ett nödvändigt element för värmesystem som kombinerar traditionella radiatorer med varmt golv. Vidare beror hållbarheten på det uppvärmda golvet på distributörens kvalitet. Därför bör kvaliteten på sin installation ges inte mindre uppmärksamhet än det varma golvets läggning.

Från videon i den här artikeln kan du hämta ytterligare information om det här ämnet.
