Bimetalliska radiatorer: designfunktioner, val, dimensioner,

Tillverkare började kombinera metaller under en längre tid för att förbättra effektiviteten hos värmeanordningar. Så bimetallbatterier har blivit särskilt populära de senaste åren. Detta underlättas av ett brett spektrum av storlekar; du kan hitta både 800 mm bimetalliska värmningsradiatorer och små enheter med ett mittavstånd på ca 30 cm.

Designfunktioner

En viktig egenskap hos någon bimetallisk radiator är användningen av 2 olika metaller i designen.

Beroende på vilken metall som används, är det möjligt att särskilja sådana typer av batterier som:

• stål + aluminium. Detta kan betraktas som ett budgetalternativ, grenrören är gjorda av stål, vilket ger kylaren god hållfasthet.

Var uppmärksam! Sådana anordningar är särskilt känsliga för kompositionen av kylmediet. Även om stål bearbetas från insidan för skydd, men hållbarheten hos denna typ av batteri är fortfarande lägre än vid användning av andra metaller.

• koppar + aluminium. När det gäller hållbarhet är detta ett utmärkt alternativ, och tack vare användningen av icke-järnmetaller hotar inte korrosionsrören.

Designen i båda fallen förblir densamma - kollektorrören bildar ett ramverk på vilket aluminiumfenor pressas. Kylvätskan passerar genom rören, värmer dem och värmen sprider sig snabbt över hela flänsens yta.

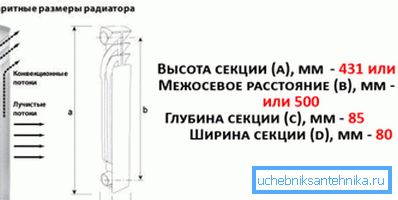

Moderna bimetalliska radiatorer värmer rummet inte bara på grund av direkt värmeöverföring, men också på grund av konvektion. Det är därför de har en sådan form, tack vare speciella guider, kommer kallluft från nedan in i kylaren, värmer där och går ut genom värmarens övre del.

Var uppmärksam! För fenorna kan inte bara aluminium användas, utan även andra metaller. Men när det gäller kostnad / effektivitet är det aluminium som föredrar andra metaller.

Har denna design några fördelar?

Bimetall värme radiatorer är svårare att tillverka än konventionella, vilket påverkar kostnaden.

Men detta är motiverat, eftersom köparen som ett resultat får en solid uppsättning fördelar jämfört med det klassiska gjutjärnsbatteriet:

• värmaren värmer upp mycket snabbt (även om det inte är mycket viktigt när man värmer huset, men det är värt att nämna det);
• Om kylvätskans kvalitet är dålig bör du inte oroa dig för korrosion av kollektorrören (när du använder koppar-aluminiummodeller).
• i värmesystemet med användning av bimetalliska radiatorer kommer en mycket mindre mängd kylmedel att användas än med konventionella uppvärmningsanordningar;
• Om man jämför samma värmeffekt som ett konventionellt gjutjärnsbatteri och en bimetallisk, visar det sig att den bimetalliska radiatorn är flera gånger lättare, så att du själv kan installera alla bimetalliska värmningsradiatorer utan hjälp.
• De använda metallerna är ganska plastiska, så att vattenhammaren i värmesystemet inte kommer att ge upphov till mikroskador. Ja, och installera ett slumpmässigt slag kommer inte att orsaka läckage i framtiden.
• På grund av den utvecklade finningen är ytan på en sådan radiator högre än den för en gjutjärnuppvärmningsanordning. Det är därför dess värmeöverföring är ca 1,5-2,0 gånger högre;

• hållbarhet når 25 år, det är naturligtvis mindre än gjutjärnets, men också en hel del. Dessutom är det batteriets livslängd som tillverkaren säger, i verkligheten kan de arbeta i 30-40 år.

Betydande nackdelar med kombinationen av metaller i konstruktionen av batteriet är nästan saknade.

Du kan bara välja:

• Priset för ett sådant batteri kommer trots allt att vara 2 gånger högre än det vanliga gjutjärnet;
• Om du försöker spara pengar och köpa en modell med stålgrenrör, då när du dränerar vatten från systemet för sommaren kan korrosionen av stål signifikant minska livslängden på enheten.

Läs mer om att välja och installera bimetalliska radiatorer.

Valet av batterier för hemmet är i allmänhet inte en lätt uppgift, och i fallet med bimetalliska värmeanordningar måste man ta hänsyn till ett antal ytterligare nyanser, till exempel diametern på de vertikala kanalerna hos kollektorrören.

Vad ska man titta efter när man väljer

Oavsett vilken typ av batteri som väljs, måste du vara uppmärksam på sådana parametrar som:

• högsta tillåtna temperaturen för kylvätskan. Bimetalliska värmare är vanligtvis utformade för en maximal vattentemperatur på 110 ° C, med det maximala arbetstrycket beroende på tillverkaren. Till exempel kan globala radiatorer stå emot ett tryck på 35 bar, medan kungliga termo endast 20;
• då behöver du veta batteridimensionerna (mer på detta nedan);
• Dokumentationen visar också sektionens termiska kapacitet, den här informationen hjälper dig att veta om det finns tillräckligt med batterier för att värma huset.

Var uppmärksam! Termisk effekt anges för ett specifikt flöde och returtemperatur. Om kylvattnets temperatur vid batteriets inlopp och utlopp är annorlunda måste värmeöverföringen omräknas.

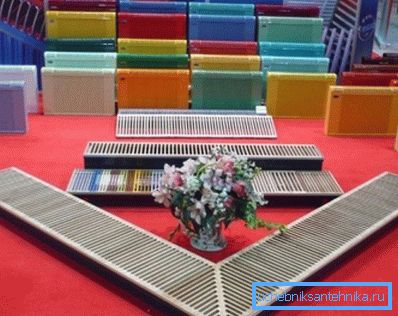

• Tja, utseendet spelar värde. I princip ser alla moderna batterier snygg och modern ut, om du vill kan du köpa färgade bimetalliska radiatorer av uppvärmning. Fabriksmålning är som regel mycket pålitlig, så det är bättre att överbetala för en färg som skiljer sig från vitt än att försöka måla radiatorn själv.

Mått av radiatorer

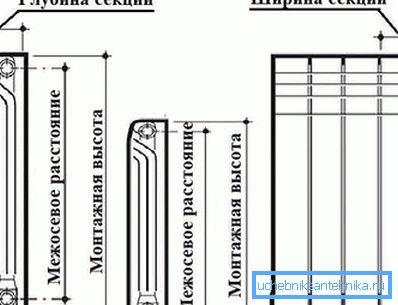

Radiatorernas dimensioner inkluderar djupet, hela höjden och bredden av enheten. Dessutom måste du ta hänsyn till mittavståndet. Ibland kan avståndet mellan axlarna kallas avståndet mellan nippelhålens centrum.

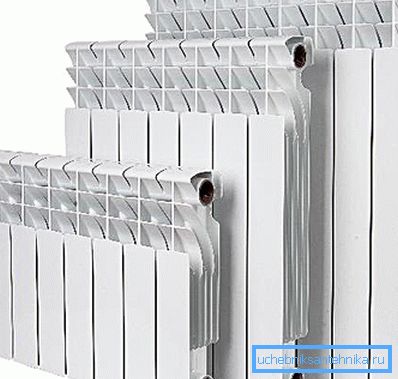

Vanligtvis markerar värmaren markeringsavståndet och enhetens totala höjd är 5-7 cm högre än detta värde. Avståndet mellan axlarna av bimetalliska radiatorer varierar i intervallet 200-800 mm, men de mest populära modellerna ligger inom intervallet 300-550 mm.

Små höjdsanordningar lämpar sig för stugor med stora fönster. Batterier av vanlig höjd skulle bli löjliga under sådana förhållanden och skulle blockera utsikten. För att hålla värmeffekten på rätt nivå är bredden på låga batterier större än för vanliga, de placeras vanligtvis inte i nischen under fönstret, utan bara mot väggen, tack vare vilket inget stör värmeöverföringen.

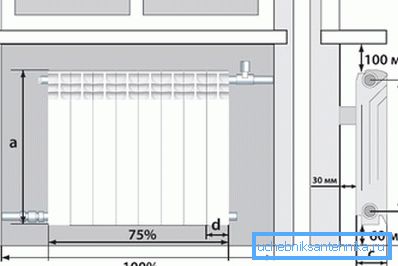

Värmebimetallisk radiator måste installeras i enlighet med de allmänna reglerna för installering av värmare:

• Den totala höjden väljs med hänsyn till nischens höjd under fönstret. Hål på ca 8 cm under och över batteriladdningsytan bör tillhandahållas;

Var uppmärksam! Från radiatorens övre del kan avståndet till batteriet ökas, detta kommer bara att förbättra konvektionen, men golvavståndet får inte överstiga 10-12 cm. Annars kommer luften nära golvet knappast att värmas upp och personer i rummet blir obehagliga.

• Vid installation med egna händer är det lämpligt att välja en radiator med ett centrumavstånd som motsvarar exakt avståndet mellan matningsröret och returet. Vid installation är det inte nödvändigt att minska / späda rören.

Fast eller radiell radiator att välja

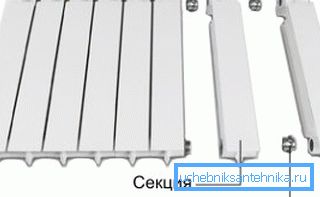

De flesta bimetalliska radiatorer är sektionella. I sådana konstruktioner säkerställs anslutningen av enskilda sektioner av stålnipplar med olika trådar. När nippeln roterar trycks sektionerna tätt mot varandra, och speciella packningar ger extra täthet.

En sådan modulär konstruktion tillåter att förena produktionen. Det är tillräckligt för tillverkaren att producera sektioner av en viss storlek med en värmekraft på cirka 200 watt. Sedan från dessa sektioner kan du montera en värmeanordning av någon kraft, det beror helt på hur många delar som ska kombineras.

Nackdelen med ett sådant batteri kan betraktas som ett ökat antal anslutningar. På grund av detta är arbetstrycket lägre än det för fasta radiatorer och risken för läckage när hydraulhammare är högre.

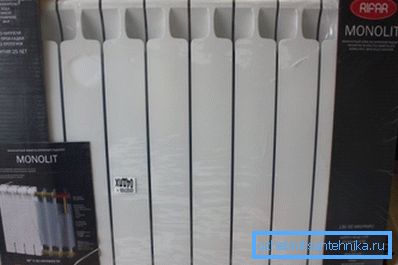

Bimetalliska monolitiska värmningsradiatorer är en konstruktion i ett stycke, driftsprincipen är densamma, bara samlaren är tillverkad av endelade rör och aluminiumfinnor pressas på dem. Detta gör det möjligt att höja arbetstrycket i systemet till 100 bar (trots att den övre gränsen för sektionerna anses vara ca 35 bar). I andra parametrar (såsom hållbarhet, värmeöverföring, är monolitiska radiatorer inte sämre än sektionsradiatorer).

Vilken tillverkare av radiatorer är bättre att välja

Om den första gången efter att ha blivit på marknaden, gjorde vissa tillverkare misstag under produktionen, nu producerar de flesta företag av god kvalitet batterier. Produkterna från Rifar (Ryssland), Global och Sira (italienska tillverkare) är särskilt populära, radiatorer från MARS (Sydkorea) visade sig bra.

Var uppmärksam! Termen "bimetallförstärkta värmeväxlare" kan uppstå, med den här termen menas en vanlig anordning av stål och aluminium, och namnet "förstärkt" i tillverkarens namn betonar helt enkelt strukturen i strukturen.

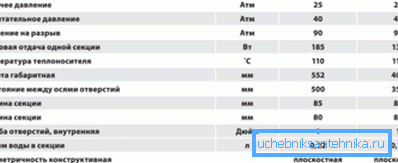

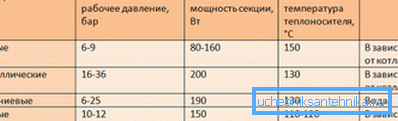

I princip är egenskaperna hos de flesta bimetallbatterier jämförbara: arbetstryck 20-35 bar, kylvätsketemperatur 110-135 ° C, värmekraft i intervallet 150-200 watt. Men när man väljer uppmärksamhet bör man betala till ytterligare parametrar, såsom diametern hos de vertikala kollektorrören.

I gamla system för uppvärmning rekommenderas det inte att installera värmeanordningar med en vertikal rördiameter på 6 mm (sådana modeller finns i förteckningen över produkter från italienska tillverkare). Lumen kan helt enkelt vara igensatt och värmeffekten från värmaren minskar.

I princip är det tillräckligt att känna rummet i rummet för att kunna känna till batteriets nödvändiga värmeffekt och ha ett bord med radiatorernas egenskaper. Detta räcker för att välja sin egen modell.

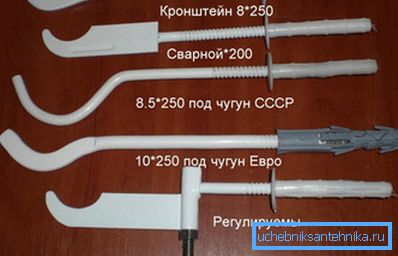

När det gäller konfigurationen innehåller förutom radiatorn sig normalt fästen för montering. Installationsanvisningar kräver att värmaren monteras på väggen, så att de kommer att vara till nytta. Med tanke på batteriets låga vikt används golvfästen ganska sällan och endast i de fall då det är oönskat att göra hål i väggen.

I slutet

Även de billigaste bimetalliska radiatorerna har en tillräckligt hög termisk kapacitet, vilket gör att de kan användas i budgetvärmesystem. Resten av kombinationen av metaller av olika slag ger ett utmärkt resultat - tillverkare lyckades uppnå hög värmeöverföring av värmaren samtidigt som vikten minskar. Hållbarheten var samtidigt på en hög nivå.

Videon i denna artikel visar processen att montera och installera en bimetallisk radiator.
