Bimetall radiatorer. tekniska specifikationer. beräkning,

Vad är bimetalliska radiatorer och hur är de ordnade? När är valet motiverat? Vad ska vara ombandet? Vad rör sig för att ansluta detta batteri? Låt oss räkna ut det.

Vad är det

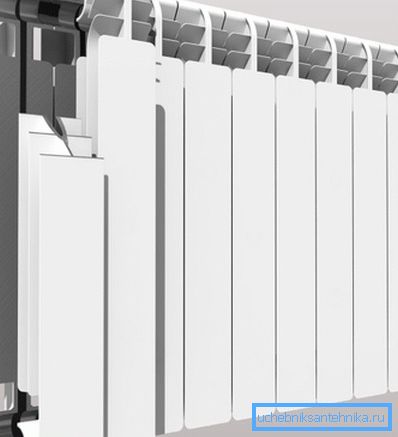

Så, en bimetallisk radiator: vad är det? Huvudegenskapen hos varje uppvärmningsanordning är dess värmeöverföring, mängden värme som den kan överföra från kylvätskan till luften i rummet.

Värmeöverföring bestäms av två faktorer:

1. Radiatorytemperaturen;
2. Dess område.

Att öka värmeväxlingsytan är möjlig på två sätt:

1. Genom att öka sektionens interna volym. Det finns ett antal begränsande faktorer här - sektionens vikt (och därmed belastningen på fästena) och radiatorens dimensioner;
2. På grund av bildandet av avancerade fenor.

Men: Huvudförhållandet för hög värmeöverföring från en anordning med ett stort flänsområde är den höga värmeledningsförmågan hos metallen från vilken den tillverkas. I annat fall kommer de kalla revbenen helt enkelt inte att ta bort värmen från sektionernas inre kanaler.

I massproduktionen av värmeanordningar har tre relativt billiga metaller - stål, gjutjärn och aluminium - länge använts i stor utsträckning. Aluminiumets värmeledningsförmåga är fyra gånger större än den för de två första metallerna:

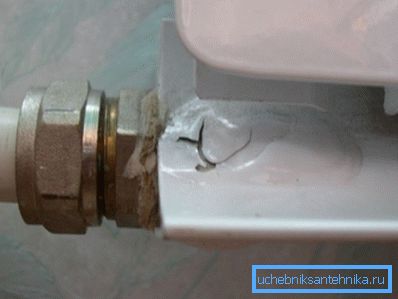

Det verkar som att valet är uppenbart: Den höga värmeledningsförmågan hos aluminium gör att du kan skapa en kompakt och lättviktsanordning med högsta värmeöverföring. Och det är sant, men problemet är att metallets låga mekaniska hållfasthet begränsar användningen i värmekällor.

Anledningen är en stor sannolikhet för vattenhammare. Det är nödvändigt att stänga ventilen eller ventilen plötsligt - och trögheten i praktiskt taget inkompressibelt vatten kommer att skapa en chockvåg, vars tryck på framsidan når 20-25 kgf / cm med styrgränsen för aluminiumbatterier högst 16.

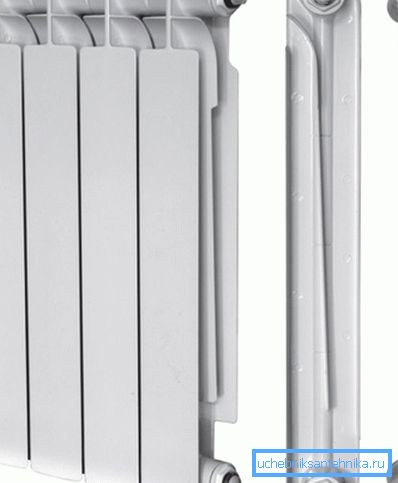

Så vad är en bimetallic radiator som har aluminium värmeavledning och stål rör styrka? Det är bara en kärna av korrosionsbeständigt stål, på vars yta en aluminiumfenor bildas genom gjutning. Användningen av två metaller med olika egenskaper gör att du kan bli av med de svaga punkterna i var och en av dem, vilket skapar en design som passar utmärkt för CO-systemen.

Tekniska specifikationer

Styrkan och värmeöverföringen (och naturligtvis priset) av en bimetallavsnitt beror på flera faktorer:

• Kärnans form och storlek. Det kan bara stärka sektionens vertikala kanaler eller, som kommer att ge mycket mer motstånd mot hydrostatiskt tryck, kombinera de vertikala kanalerna med samlare;
• Tjockmetalltjocklek. Det beror på styrkan i avsnittet att bryta;
• Fins yta och tjocklek;

Obs: Ju tjockare revbenen har en fast yta, desto mer värme de spenderar desto mer jämn ytvärme.

• Förekomsten eller frånvaron av nippelanslutningar mellan sektionerna. Gängan, även om den är stål, kommer alltid att vara den svaga punkten på enheten.

Som ett exempel presenterar vi egenskaperna hos en av de bästa enheterna i sin klass - den inhemska Rifar Monolith.

Nyfiken: Bulkproducenter producerar bimetalliska radiatorer enligt GOST 31311-2005. Det finns emellertid inga krav på regler för bimetalliska instrument. Endast det lägsta tillåtna arbetstrycket på 6 kgf / cm2 anges.

Minsta livslängd för bimetalliska radiatorer av uppvärmning beräknas till 25 år.

installation

beräkning

Så, med valet har vi bestämt oss. Hur man beräknar bimetalliska värmningsradiatorer på parametrarna i din lägenhet?

Med standardhöjden (2,5 - 2,7 meter) kan du använda det enklaste beräkningssystemet:

• 100 watt värme tas per kvadratmeter utrymme;
• Beroende på klimatzonen används en koefficient från 0,7 (Krim) till 2,0 (Yakutia);

• Värmeöverföringssektionen uppskattas till i genomsnitt 180 watt.

Så, för Moskva-regionen kan du använda den regionala koefficienten på 1,2; För ett rum med ett område på 25 meter behöver du 25 * 100 * 1,2 = 3000 watt värme, vilket motsvarar 3000/180 = 17 (avrundade) sektioner.

mount

Hur hänger man en bimetallisk radiator på väggen?

• Normalt används stiftfästen för fästning, som skruvas i plastdoppar;
• I stället kan du använda bitar av jämn stålförstärkning med en diameter av 10-12 mm, hammad i de förborrade hålen med något mindre diameter.

bindning

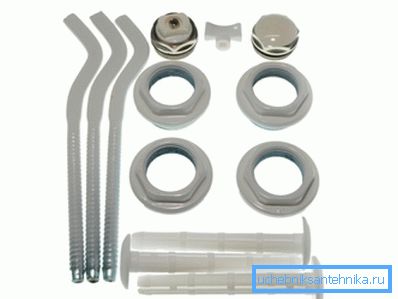

Vilka tillbehör till bimetalliska radiatorer kommer att behövas när man installerar dem manuellt?

1. Set radiatorpluggar (4 stycken, yttre tråd DU25). Diametern för bussningspropparnas inre gänga bestäms av antalet sektioner av anordningen: om det finns mindre än 10 är foderet med den nominella diametern DN15 tillräcklig;
2. Spjäll eller värmehuvud och kulventil med amerikan för anslutning till trafikstockningar. Gasreglaget gör att du kan justera värmeöverföringsanordningen manuellt, värmekopet - automatiskt, beroende på luftens temperatur i rummet.
3. På toppen av lägenhetens stigare måste radiatorn vara utrustad med en Mayevsky-kran för luftblödning.

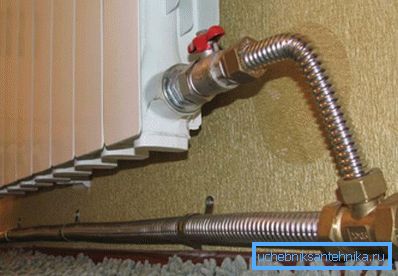

Vilka rör ska användas för anslutning? Företrädesvis - korrugerad rostfritt.

Vad är orsaken till denna instruktion?

• De har hög draghållfasthet;

Viktigt: Plast- eller metallplaströr kommer alltid att vara den svaga länken: Vad är poängen i en radiator som kan stå emot en vattenhammare med ett topptryck på 40 atmosfärer om rören förstörs vid 20?

• De böjer sig med en minsta radie och kräver inte exakta anpassningsstorlekar.
• De är monterade med kompressionsdetaljer med hjälp av ett par justerbara skruvnycklar.

Bygga tips

Radiatorpluggarna är förseglade med paronitiska eller silikonpackningar - samma som används för att bygga upp den bimetalliska radiatorn med ytterligare sektioner.

Andra anslutningar är spoltråds Tangant Unilok eller linfärg.

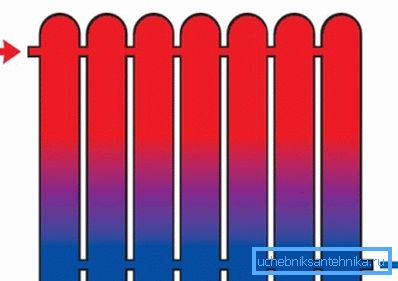

Med en stor radiatorlängd (10 sektioner), använd en diagonal anslutning, snarare än en sidanslutning. Då behöver du inte gissa varför bimetalliska radiatorer värmer inte längs hela sin längd: med sidoanslutningar kommer kylmediet att cirkulera endast genom de första delarna från fodret.

Val av värmebärare

Hur fyller man bimetalliska radiatorer i de sällsynta fallen när de används i en autonom värmekrets?

I de flesta fall används vanligt vatten som kylvätska. Förutom det faktum att kärnorna i de bimetalliska sektionerna är tillräckligt korrosionsbeständiga, är deras kontakt med atmosfäriskt syre helt uteslutet när kretsen är fylld med vatten. Under tiden, i en syrefri miljö, är utseendet av rost omöjligt.

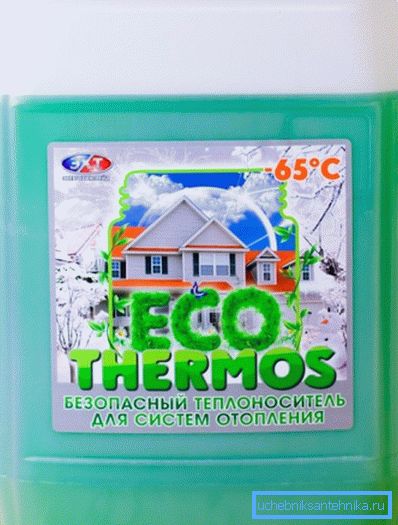

I de fall det är möjligt att stoppa värmekretsen vid låga temperaturer, övas det att fylla bimetalliska radiatorer med icke-frysande kylmedel:

• Vattenlösning av propylenglykol;

• frostskyddsmedel;
• Transformatorolja.

slutsats

Sammanfattningsvis minns vi återigen: Bimetallbatterier är det bästa valet i centrala värmesystem. Videon i den här artikeln hjälper läsaren att lära sig mer om egenskaperna och funktionerna för installationen av dessa enheter. Lycka till!
