Beräkningen av rörets diameter för uppvärmning är ett

När det gäller att installera ett uppvärmningssystem, väljs pipet helt enkelt på grundval av råd från vänner eller rekommendationer från säljare i affären. Beräkningen av rörets diameter för uppvärmning görs inte alltid.

Att välja en storlek slumpmässigt finns risk för att värmesystemet fungerar ineffektivt.

Effekten av diameter på värmeoperationen

Installationsanvisningarna för värmesystemet är osannolikt att det påverkar beräkningen av rörledningen (ta reda på hur man beräknar rörets diameter för uppvärmning).

Under tiden, när det rör sig genom ett rör, möter kylvätskan flera typer av motstånd, och detta bör beaktas vid val av en standardstorlek:

• väggfriktion. På grund av detta förloras en del av hastigheten;
• förlust av hastighet vid svängning. Ledningar runt lägenheten kan inte utföras utan varv (dessutom vänder det sig i en vinkel på 90?);

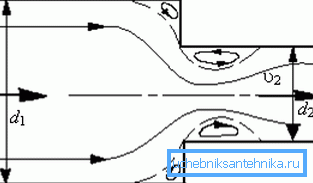

• diameter förändring. Om du försöker använda olika storlekar när du distribuerar till lägenheten kommer resistansen mot flödet av flödet att observeras även i ställen för konjugering av olika storlekar.

Var uppmärksam! Förminskningen av uppvärmningsrörets diameter är oönskade. När kablar runt huset måste du använda samma storlek. Ett undantag är tillåtet vid en stor längd av cirkulationsslingan, i vilket fall det är möjligt att öka kylmedlets hastighet genom att minska D.

När det gäller själva rörledningen kan dess huvudkarakteristik som påverkar kylmedlets rörelse kallas den inre diametern (DV). Ju mindre det är desto större är trycket och vice versa - som Dwn ökar, sjunker trycket i systemet. Detta måste beaktas vid val av rörets diameter för uppvärmning.

Ett vanligt misstag av amatörtjänstemän är förknippat med detta fenomen. De är säkra på att om du tar en större storlek, kommer mer värmebärare att passera genom radiatorerna och rummet värmer upp snabbare.

I själva verket kommer effekten att vara motsatt - på grund av tryckfallet förbli batterierna svala. I det här fallet kan installationen av en kraftfullare cirkulationspump hjälpa till, men priset på en sådan lösning är hög, det är mycket lättare att välja rätt diameter.

Ett exempel på beräkningen av värmesystemet

I regel utförs en förenklad beräkning baserad på sådana parametrar som rummets volym, isolationsnivån, kylvätskans flödeshastighet och temperaturskillnaden i inlopps- och utloppsrörledningarna.

Rörets diameter för uppvärmning med tvungen cirkulation bestäms i följande sekvens:

• Den totala värme som måste levereras till lokalerna bestäms (värmeffekt, kW), det är möjligt att fokusera på tabelldata.

• fråga vattnets hastighet, bestämma den optimala D.

Värmekraftberäkning

Som ett exempel kommer det att finnas ett standardrum med mått på 4,8 x 5,0 x 3,0 m. Värmekrets med tvångsflöde, det är nödvändigt att beräkna värmecylinderns diameter för att leda runt lägenheten. Grundberäkningsformeln är följande:

i formeln används följande notation:

• V är rummets volym. I exemplet är det 3,8 • 4,0 • 3,0 = 45,6m³;
• ?t är skillnaden mellan temperaturen på gatan och i rummet. I exemplet togs 53 ° C;

• K är en speciell koefficient som bestämmer graden av isolering av en byggnad. I allmänhet ligger värdet i intervallet 0,6-0,9 (effektiv värmeisolering används, golvet och taket är isolerade, minst dubbla glasrutor installeras) till 3-4 (byggnader utan värmeisolering, till exempel hytter). I exemplet används en mellanvariant - lägenheten har standard termisk isolering (K = 1.0 - 1.9), den är accepterad K = 1.1.

Den totala värmeffekten ska vara 45,6 • 53 • 1,1 / 860 = 3,09 kW.

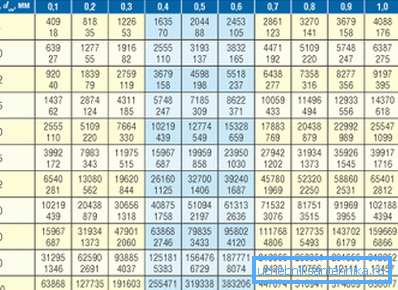

Du kan använda tabelldata.

Diameter bestämning

Uppvärmningsrörens diameter bestäms med formeln

Var används notationen:

• ?t-temperaturskillnad av kylvätskan i tillförsel- och urladdningsledningarna. Med tanke på att vatten tillhandahålls vid en temperatur av ca 90-95 ° C och det har tid att svalna till 65-70 ° C kan temperaturskillnaden tas lika med 20 ° C;
• v-hastighet av vattenrörelsen. Det är inte önskvärt att det överskrider 1,5 m / s, och det minsta tillåtna tröskelvärdet är 0,25 m / s. Det rekommenderas att stoppa med en mellanhastighet på 0,8 - 1,3 m / s.

Var uppmärksam! Fel val av rörets diameter för uppvärmning kan leda till en nedgång i hastigheten under minimitröskeln, vilket i sin tur kommer att orsaka trafikstockningar. Som ett resultat blir arbetseffektiviteten noll.

Värdet Dвn i exemplet kommer att vara v354 • (0.86 • 3.09 / 20) / 1.3 = 36.18 mm. Om du uppmärksammar storlekarna, till exempel, PP-pipeline, är det klart att det bara finns ingen sådan Dвн. Välj i så fall bara närmaste diameter av propenrören för uppvärmning.

I det här exemplet kan du välja PN25 med Dv 33.2 mm, vilket leder till en liten ökning av kylvätskans hastighet, men det kommer fortfarande att ligga inom acceptabla gränser.

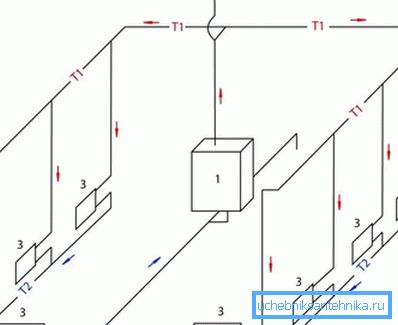

Egenskaper av värmesystem med naturlig cirkulation

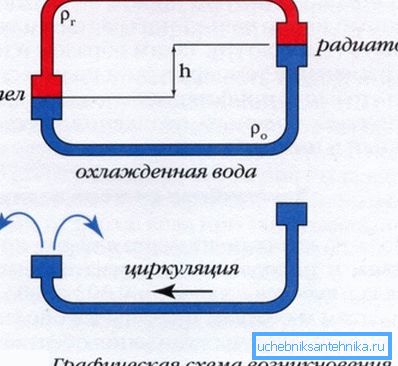

Deras huvudsakliga skillnad är att de inte använder en cirkulationspump för att skapa tryck. Vätskan rör sig genom gravitationen, efter uppvärmning trycks den uppåt, passerar sedan genom radiatorer, kyler och återgår till pannan.

I jämförelse med system med tvångscirkulation bör rörets diameter för uppvärmning med naturlig cirkulation vara större. Basen för beräkningen i detta fall är att cirkulationstrycket överstiger friktionstryck och lokala resistanser.

För att inte beräkna värdet av cirkulationstrycket varje gång finns det speciella tabeller sammanställda för olika temperaturskillnader. Om rörledningens längd från kedjan till radiatorn är 4,0 m, och temperaturskillnaden är 20 ° C (70 ° C i utloppet och 90 ° C i matningen), kommer cirkulationstrycket att vara 488 Pa. Baserat på detta väljes kylvätskans hastighet genom att ändra D.

Vid beräkningar med egna händer krävs också en verifieringsberäkning. Det vill säga beräkningarna utförs i omvänd ordning, syftet med testet är att fastställa om förlusterna på grund av friktion och lokal motstånd inte överstiger cirkulerande tryck.

Sammanfattningsvis

Beräkningen av värmepanel är en mycket viktig uppgift vid konstruktionsstadiet. Informationen i artikeln ger dig möjlighet att självständigt utföra beräkningen av värmesystemet, så att ett bekvämt mikroklimat i huset garanteras (se även artikeln Vilka rör för uppvärmning är bättre: en analys av de 4 vanligaste alternativen).

I videon i den här artikeln utförs beräkningen av rörledningen med en tillåten hastighet.
