Beräkning av värmningsradiatorer per kvadratmeter:

Denna artikel handlar om hur många kvadrater en radiatorsektion är avsedd för. Vi kommer att räkna ut hur man beräknar antalet sektioner med ett känt område i rummet, och ta reda på vilka ytterligare faktorer som påverkar värmebehovet hos huset eller lägenheten.

Enkel arealberäkning

Alternativ 1

Som en första approximation kan antalet radiatorer per kvadratmeter beräknas med hjälp av det enklaste schemat: en sektion värmer upp 2 m2 bostadsyta. Därför finns det tillräckligt med batteri i tio sektioner för ett rum på 20 m2.

Instruktionen är extremt enkel, tillgänglig och ger extremt felaktiga resultat. Orsakerna?

Vänligen:

• Enligt Sovjets SNiP för en tempererad klimatzon bör radiatorkapaciteten per kvadratmeter vara lika med 100 watt. Låt mig fråga, kära läsare: för vilken del av Ryssland är det tempererade klimatkännetecken? Klart inte för alla, är det?

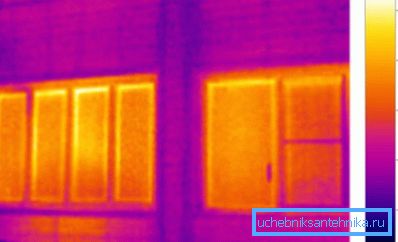

Referens: Värmeförbrukning genom de inneslutande strukturerna med samma isoleringsstruktur är proportionell mot temperaturskillnaden med gatan. Vid +20 i rummet kommer behovet av värme för utetemperaturen vid 0 och vid -40 att avvika exakt tre gånger.

• Det givna beräkningssystemet innebär att radiatorsektionen ger 200 watt värme. Under tiden är en sådan värmeöverföring endast karakteristisk för aluminium och bimetalliska radiatorer vid en kylvätsketemperatur på 90 grader. Enas om att hur många kvadrater en sektion av aluminium radiator värmer under idealiska förhållanden kommer att vara ganska djärv att sträcka sig till alla typer av värmeapparater.

Alternativ 2

Vi får ett mer exakt resultat om vi delar upp beräkningarna i två steg:

1. Först beräknar vi behovet av värme för rummet, med hänsyn till klimatzonen;
2. Då hittar vi det önskade antalet sektioner av värmeanordningar, med hänsyn till deras verkliga värmeöverföring.

Behovet av värme per kvadratmeter för olika klimatzoner är som följer:

Men de genomsnittliga värdena för värmeöverföring från olika värmeanordningar för kylvätsketemperaturen +90 och rumstemperatur +20:

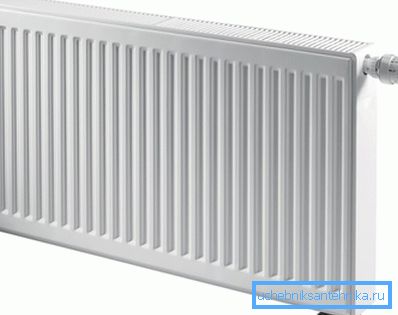

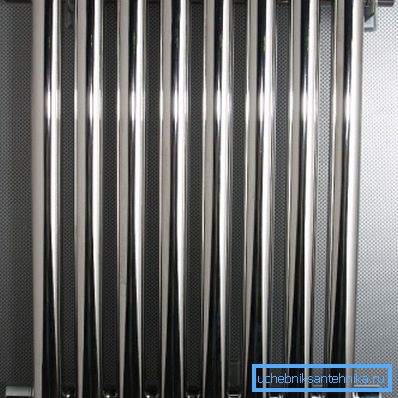

För att klargöra: beräkningen av stålvärme radiatorer över kvadraturen av ett rum med nominell nominell effekt kommer att ge ett exakt resultat endast för rörformiga sektioner. När det gäller panelradiatorer och värmekonvektorer kan du lita på deras passegenskaper.

Låt oss som exempel göra egna beräkningar för stålradiatorer per kvadratmeter och för hela golvytan för ett 20 meter stort rum i Yakutsk.

• En sektion av det rörformiga batteriet kan värma 120/200 = 0,6 m2 rum.
• Den totala värmeförfrågan på ett rum kommer att vara 20 * 200 = 4000 watt, vilket motsvarar 4000/120 = 33 (med avrundning) sektioner.

Beräkning i volym

I vissa fall är frågan om hur många radiatorsektioner per kvadratmeter som behövs för uppvärmning helt meningslöst.

När exakt

1. Med icke-standard takhöjd. Uppvärmning kommer att värma hela volymen av bostaden; Du kommer att hålla med om att denna volym kommer att skilja sig märkbart med en takhöjd på 2,5 och 4,5 meter.

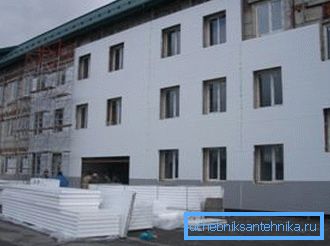

2. Med isoleringskvaliteten, väsentligt annorlunda än den som rekommenderas av inhemska byggkoder. Värdet på 100 watt / m2 var relevant för typiska projekt av sovjetiska hus Moderna, energieffektiva byggnader, även med standard takhöjd, kräver inte mer än 60 W / m2.

Alternativ 1

Det första beräkningssystemet är lämpligt för rum med icke-standardiserade takhöjder och standardisolering.

• 40 watt värmeffekt tas per kubikmeter rumsvolym;
• För hörn- och sluttrum i en lägenhetbyggnad används en faktor 1.2 för extrema våningar - 1,3, för fristående privata hus - 1,5;
• Fönstret lägger till 100 watt till värmeförlusten, dörren leder till gatan - 200;

• En regional koefficient införs (0,7-2,0, beroende på klimatzonen).

Låt oss återigen beräkna värmebehovet i vårt rum i Yakutsk och ange att takhöjden är 3,2 meter, rummet ligger på första våningen och har två fönster.

1. Volymen med en yta på 20 m2 kommer att vara 20 * 3,2 = 64 m3.
2. Multiplicera volymen på basen 40 watt / m3: 64 * 40 = 2560.
3. Första våningen ökar värmeförlusten genom överlappningen: 2560 * 1.3 = 3328.
4. Två fönster lägger till 200 watt till detta värde. 3328 + 200 = 3528.
5. Klimatet i Yakutsk (den genomsnittliga januari temperaturen är -38 ° C) tvingar att använda det regionala koefficientens maximala värde: 3528 * 2 = 7056.

Om du talar om den här effekten i antalet sektioner av aluminiumbatterier kommer vi att komma till ett tillstånd av liten panik: för uppvärmning behöver du 35 sektioner! Och det är i perfekta förhållanden.

Alternativ 2

I praktiken, om värmeffekten beräknas med kvadratur, kommer radiatorerna att vara för mycket för rummet i rummet. Faktum är att det höga priset på energi gör byggarna bättre kvaliteten på värmeisolering av byggnader.

För rum med godtyckliga takhöjder och icke-standardisolering används följande formel för beräkning av värmeffekten:

Q = V * Dt * k / 860.

I det:

• Q-effekt i kilowatt;
• V är volymen i kubikmeter;
• Dt är den beräknade temperaturskillnaden med gatan (deltaet mellan hushållstemperaturen för inomhustemperaturen och det genomsnittliga minsta vintern);
• k - koefficienten för graden av uppvärmning.

Värdena för k tas lika:

• För byggnader med en trippel energisparande glas och ett yttre skum eller mineralullsrock - 0,6-0,9;
• För ett tegelhus med en väggtjocklek på 500 mm och dubbelglas - 1-1.9;
• För tegelbyggnader med en väggtjocklek på 250 mm och englasade fönster - 2-2.9;
• För icke-isolerade byggnader - 3-4.

För våra villkor:

1. Rummets volym som vi redan har beräknat och är 64 m3;
2. Dt = 22 - (-41,5) = 63,5 C;
3. Värmeisoleringskoefficienten för alla nya hus som byggs under förhållandena i norra Norden kan säkert tas lika med 0,6 - 0,8.
4. Beräkningen har formen Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

slutsats

Vilket av beräkningssystemen verkar som läsaren den mest lämpliga för hans förhållanden är upp till honom. Ytterligare tematisk information kan erhållas genom att se den bifogade videon i den här artikeln. Lycka till!
