Beräkning av värmeväxlare i ett privathus: vad är

Värme och uppvärmning av ditt eget hem har alltid en av de viktigaste värdena i en persons liv, speciellt om han bor i kalla områden. Därför kan du använda räknemaskinen för att beräkna ett privathus radiatorer eller göra sådana beräkningar själv, vilket blir mer exakt.

Men det räcker inte att beräkna hur många sektioner du behöver för ett visst rum, du måste också ta hand om den maximala värmeöverföringen av enheterna, som är kopplad till deras anslutning och typ av krets, liksom den korrekta placeringen av enheterna, vilket också är av stor betydelse för att skapa ett mikroklimat.

Självklart finns det många krav, men de är inte så komplicerade som det kan tyckas vid första anblicken, vilket vi kommer att berätta för dig nu, och vi kommer också att visa på videonämnet i den här artikeln.

Hur man beräknar radiatorns effekt

Det finns ganska komplexa beräkningar som används vid utformningen av bostads- och offentliga byggnader, som tar hänsyn till många olika nyanser, som kanske bara är kända för designerna.

Vi erbjuder dig ett enklare sätt att beräkna, där små fel är möjliga, men ändå fungerar den här metoden och har inte misslyckats någon.

Vad är radiatorer

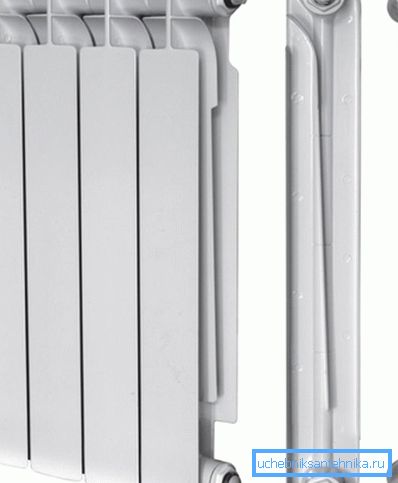

• Bimetalliska värmningsradiatorer idag är det möjligt att kalla de mest populära inte bara för autonoma, men även för centraliserade system - trots att priset är högre än gjutjärn, installerar hyresgästerna istället för gjutjärn i sina lägenheter i privat. En sådan popularitet är inte förgäves - enheten är tillverkad av två metaller. På insidan finns det stål som kan motstå nästan vilket som helst tryck som möjligt i värmekretsen, även i flera våningar och på toppen finns aluminium, som har en mycket hög värmeledningsförmåga. Sådana batterier är vanligtvis av sektionstyp, och storleken på en enhet beror på den effekt som krävs för uppvärmning av ett specifikt rum.

Parametertabell från vissa tillverkare på bimetalliska radiatorer

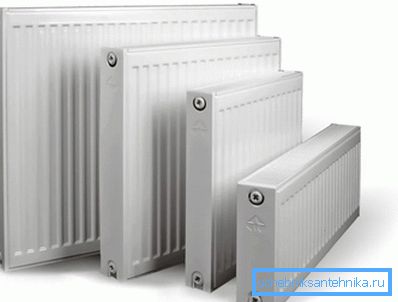

• Mest budget kan kallas stålpanelvärmare, där mycket hög värmeöverföring, som förvärvas på grund av avståndet mellan axlarna och de U-formade plattorna på rören, där kylmediet cirkulerar. De kan vara en, två och tre vardera, från vilken naturens kraft ökar med samma mängd vatten som cirkulerar i den.
• Sådana strukturer är starka och tål högt tryck, men deras huvudproblem är känslig för korrosion. Och det här är förmodligen den främsta anledningen till att anvisningarna inte rekommenderar att de används i centraliserad uppvärmning - under vattnet kommer syre in i tanken, vilket orsakar en reaktion och enheten kommer att rosta. Stålstrålarna används också som handduksvärmare, men som batterier tillverkas de endast på individuell beställning, eftersom det behövs galvaniserat eller rostfritt stål här, och det är väldigt dyrt.

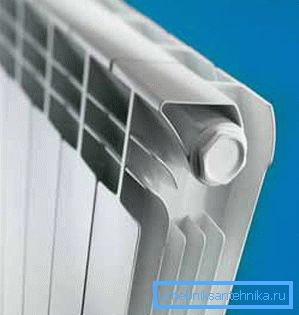

• Aluminium radiatorer har störst värmeavledning., som kan tillverkas, både sektion och panel, och de tillverkas antingen genom injektion eller extrudering (den andra metoden är något billigare, men här är den svaga punkten limad eller svetsad gemensam). Naturligtvis är värmeanordningar gjorda av en sådan metall väldigt dyra, men som du förstår betalar de för kvalitet och dessutom mycket pengar, men de kan bara användas för autonoma system. Faktum är att kylmediet som cirkulerar i sådana anordningar måste vara frostskyddsmedel med speciella tillsatser som motstår korrosion och skalning, och detta är endast möjligt i autonoma kretsar.

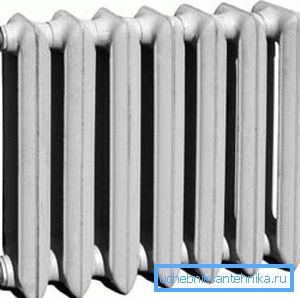

• Och det är naturligtvis noga med alla gjutjärnsbatterier., som i bilden ovan, som är monterade i de allra flesta lägenheter i flervåningsbyggnader och installeras i de nya byggnaderna till denna dag, och de har etablerat sig mycket bra. De viktigaste nackdelarna med sådana apparater är den stora kapaciteten hos sektionerna (du behöver värma mycket vatten) och tjocka väggar som värmer upp länge, men kyler också under lång tid. Men centraliserade värmesystem hanterar utmärkt sådana brister - volymen där betyder lite mot den allmänna bakgrunden, men långsam kylning är väldigt bekväm eftersom den är kopplad till periodiska cirkulationscykler - när systemet inte fungerar lagras värme (för autonoma kretsar är sådana radiatorer dyra att använda) .

Beräkna effekten

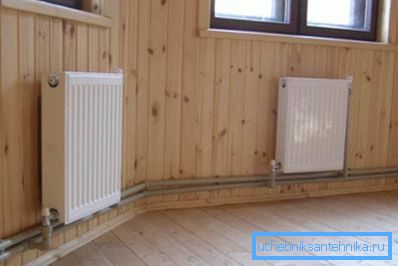

Obs. Det bör noteras att den mest effektiva platsen för att placera en radiator ligger under fönstret. Varm luft från enheten, stigande upp, bildar en barriär mot kalla strömmar som rör sig från glaset.

Som vi redan har sagt kommer vi inte att behöva hantera komplexa beräkningar eftersom det är möjligt att beräkna värmeväxlare för ett privat hus på ett enklare sätt och även om detta inte är helt korrekt, är det dock effektivt och de flesta rörmokare gör det utan att starta systemet i drift inga klagomål.

Men det finns två beräkningsmetoder - i fråga om rumsytan och volymen - det första alternativet är endast möjligt om takhöjden inte överstiger 270 cm, men om den här siffran blir mer, beräknas effekten i så fall av norm per kubikmeter.

Var uppmärksam! För Moskva och Moskva, per 100 kvadratmeter utrymme behövs 100 watt termisk energi, och om det beräknas i volym krävs 41 watt per m 3.

Låt oss lära oss hur man beräknar antalet värmningsradiatorer i ett privat hus per område (tak inte högre än 270 cm) och för detta kommer vi att använda formeln K antal sektioner = S * 100 / P, där S är storleken på vårt rum och P är termisk effekt av en sektion. Till exempel, låt oss ta ett litet rum 34m, vilket betyder att vi har S = 12m2, och för enheten tar vi Grandini-delen av en 130W-radiator.

I det här fallet, om vi har sådana data, ersätter vi dem i formeln, sedan K antal sektioner = S * 100 / P = 12 * 100/130 = 9,23. Men som regel är avrundning gjort på ett stort sätt, vilket innebär att för ett rum på 12m2 behöver du en radiator från 10 sektioner, om det är Grandini 350 (för andra enheter, se effektvärdet i tabellen).

För dessa fall, om taket till exempel har 3m, är en annan formel lämplig - V * 41 / P och vi tar ett rum med samma område, sedan K antal sektioner = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 eller 12 sektioner av en liknande radiator.

slutsats

Det bör noteras att du kan göra beräkningar med egna händer för radiatorer, och metallen spelar ingen roll här - kraften i sektionen eller panelen är i vilket fall som helst av tillverkaren angiven. Endast panelenheter du behöver räkna inte i sektioner, men i bitar, med liknande formler, där P kommer att vara lika med kraften hos en panelvärmare.
