Beräkning av värmeväxlare enligt område och rummets volym

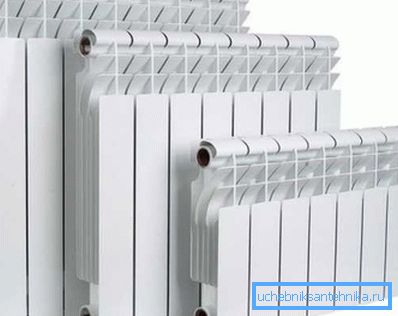

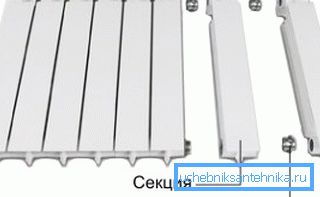

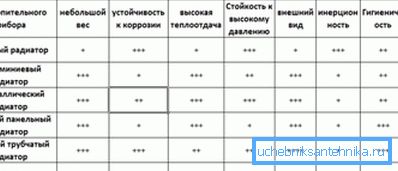

Beräkning av värmeväxlare under byggandet av ett privathus eller större reparationer av en stadslägenhet, är förfarandet obligatoriskt. I det här fallet spelar det ingen stor roll, vilka värmare används. Gjutjärn, stål, aluminium eller bimetall, alla dessa enheter har egen konstruktionskapacitet, som de är beroende av i beräkningarna. Räknemaskinen för beräkning av radiatorer är en utmärkt sak, men vad händer om det inte finns? Vi kommer att försöka svara på denna fråga.

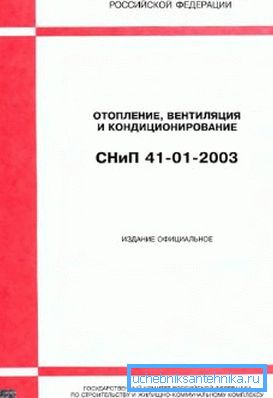

Viktigt: att göra sådana beräkningar, designingenjörerna använder mer än ett dussin olika typer av recept och definitioner. Men den grundläggande regelverket anses vara SNiP 41-01-2003. Det är på honom som de kontrollerande organen är beroende av att acceptera objektet.

Hur får man vägledande data

Det är inte alltid nödvändigt att noggrant beräkna antalet radiatorer. Om du gör en större översyn i en stadslägenhet, kommer du att vara tillräckligt med vägledande data som kan erhållas om några minuter med utgångspunkt från standardvärden.

Beräkna batteristorlek efter rumsareal

Den här metoden anses vara den enklaste och bästa för bostadsägare i vanliga stadshus. I höghus är det i princip orealistiskt att väsentligt påverka de flesta parametrarna i ett rum. Därför är det ofta ingen mening att gå djupare in i de komplexa värmekonstruktionerna.

Enligt en godkänd SNiP, för att värma 1m? Lägenhetens invånare i den centrala delen av vårt stora land behöver 100 watt. Detta värde tas som genomsnittet för lägenheter med standardisolering och tak inte högre än 3m. Under samma förhållanden i norr kommer 150-200 W att behövas. I södra områden är de som regel inriktade på 60 watt.

Instruktioner för vilket batteri som helst innehåller data om strömmen. Du måste bara multiplicera kvadraten av rummet med 100 W och dela med namnet på strömmen av en sektion av din valda radiator.

Viktigt: Enligt de godkända reglerna indikerar dokumentationen för batteriet den effekt som sektionen kommer att ge vid en kylvätsketemperatur på 70 ° C. Om temperaturen i systemet är lägre kommer värmeeffekten att minska proportionellt och fler sektioner måste installeras. I det här fallet är det lämpligt att använda en räknare för att beräkna antalet radiatorer, där du kan ställa in aktuell temperatur.

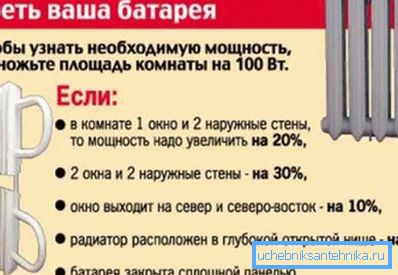

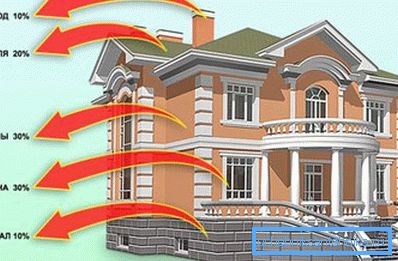

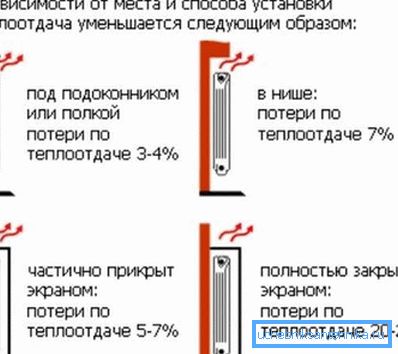

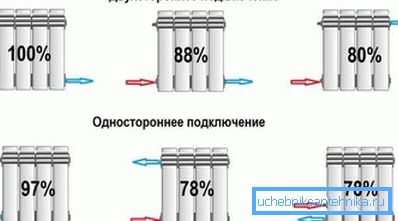

Som vi har sagt är denna beräkningsmetod ungefärlig, t.ex. detaljer som balkongens närvaro, antal och storlek på fönster i rummet, liksom ett antal andra ändringar är inte tydligt beaktat. För att kompensera för alla dessa typer av värmeförlust är det vanligt att öka slutgiltigheten med 20%. Om beräkningen utförs för köket, kan du lämna allt som det är utan att ta hänsyn till värmeförluster. Eftersom köket har ytterligare värmekällor.

Beroende på antalet sektioner på rummets volym

Denna metod föredras av ägare av lägenheter med fri planlösning och högt i tak. Han passar också bra när du behöver beräkna batteriets storlek i en privat stuga eller ett rum med två eller flera nivåer.

Beräkningen av det önskade antalet radiatorer här baseras på rummets volym. Det är först måste du beräkna antalet kubikmeter, multiplicera längden, bredden och höjden.

Som i det första fallet tas de villkorade uppgifterna som utgångspunkt. Det antas att för Rysslands centrum för uppvärmning 1m? i ett panelhus med en standardvärme behöver du 41 watt energi. För tegelväggar med tjocklek på 2 eller fler tegelstenar, liksom för privata hus med förbättrad isolering behöver vi 34 watt. Att veta rummets volym och kraften i 1 sektion är lätt att beräkna antalet sektioner.

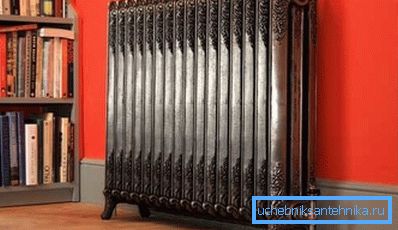

Till exempel, volymen av köket i ett tegelhus i den gamla byggnaden tre med fyra meter med en takhöjd på 4 meter blir 48m? (3x4x4 = 48). Följaktligen är det för sin uppvärmning nödvändigt 1632 KW (48x34 = 1,632). Den genomsnittliga effektdelen av det välkända gjutjärnsbatteriet MS-140 är 160 watt. Nu 1.632 KW, dela med 160 W och få 10,2 sektioner.

Som vi betraktat för köket kan du runda ner det. För andra rum är det vanligt att runda upp. För att kompensera för all slags värmeförlust i vanliga rum, ökar det slutliga värdet med 20%.

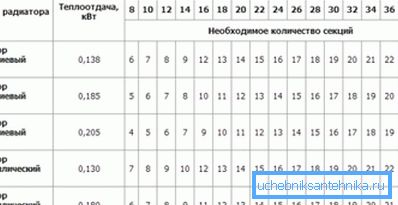

Tips: För att inte bry sig om en ungefärlig beräkning av antalet batterier i typiska byggnader har ett bord utvecklats för beräkning av radiatorer. Detta är en bekväm enhet, den används ofta av konsulter av hårdvaruaffärer.

Exakta beräkningar

Den exakta beräkningen av värmningsradiatorer utförs som regel under byggandet av ett privat hus eller vid modernisering av moderna lägenheter med en fri layout. Priset på högkvalitativa bimetall-, stål- eller gjutjärnstrålar är ganska hög, så varje extra sektion har en betydande inverkan på budgeten.

Att göra noggranna beräkningar med egna händer är inte lika svårt som det kan tyckas. Beräkningsprincipen är inte mycket annorlunda än de tidigare alternativen, den grundläggande formeln är ganska enkel. Hela problemet ligger i det behöriga urvalet av ett antal faktorer, som var och en ansvarar för byggnadens specifika egenskaper och egenskaper.

CT = NxSxK1xK2xK3xK4xK5xK6xK7

• I detta fall (CT) detta är den erforderliga mängden värme som behövs för att hålla en bekväm temperatur i rummet runt 20? С;
• (N) är ett konstant värde och karaktäriserar den tabulära mängden värme per kvadratmeter. Detta är samma värde som vi använde i den ungefärliga beräkningen baserat på kvadraturen. 100 W för Rysslands centrum, 150-200 W i norr och 60 W i söder;
• (S) i vår formel är det området för de lokaler som värmen beräknas för;

Därefter kommer en serie höjnings- och sänkningskoefficienter, som faktiskt är ansvariga för byggnadens huvudegenskaper.

• K1 ansvarar för nivån och kvaliteten på byggnaden:

• Gamla träramar med två rutor kommer att ha en faktor på 1,27;
• Modern plast med dubbla rutor som villkorligt tas som en enhet;
• Förstärkta trippelglasade ramar räknas som 0,85;

• K3 ansvarar för årets kallaste vecka, mer exakt för medeltemperaturen över 7 dagar vid toppen av vinterfrost. Här börjar vi från -10? С.

Vid varje tilläggsminskning med -5aS tillsätts 0,2 till koefficienten:

• Så vid -10? Med värdet 0,7 är taget;
• Vid -15? С tas som 0,9;
• Vid -20? Med ett värde av 1,1 tas
• Vid -25? Med värdet av 1,3 tas
• Vid -30 ° C tas ett värde av 1,5 och så vidare;

• K4 kännetecknar procentandelen av golvet kvadrering till fönsterglasområdet.

Här finns också en viss regelbundenhet med en ökning i området med 10%, koefficienten ökar med 0,1:

• För 10% är värdet 0,8;
• För 20% är värdet 0,9;
• För 30% är värdet 1;
• För 40% är värdet 1,1;
• För 50% är värdet 1,2, och så vidare;

• K5 karaktäriserar rummet som ligger på nästa övre våning:

• Här är det vanligt att ta en uppvärmd vindsvåning som en enhet;
• För en varm vind, kommer detta värde att vara 0,9;
• Om en bostadslägenhet ligger ovanför är koefficienten lika med 0,8;

Här går steget uppåt, för varje halv meter ökar värdet med 0,05:

• Takhöjden på 2,5 m betraktas som en referens och tas som en enhet;
• Ett tak på tre meter har ett förhållande på 1,05;
• Tre och en halv meter 1,1 etc.

När du har bestämt koefficienterna, utförde beräkningen och slutligen uppnått värmemängden, måste den, som i föregående fall, divideras med värmekapaciteten på 1 sektion.

Videon i den här artikeln visar exempel på beräkningar.

slutsats

Naturligtvis är beräkningen av värmeväxlare med hjälp av beräkningsprogrammet ojämförligt bekvämare och snabbare. Men som du kan se, även om ingen sådan assistent saknas, är det ganska realistiskt att göra en exakt beräkning med egna händer.
