Beräkning av värmesystemet: hur man väljer rätt uppvärmning

Uppvärmning av huset i klimatet i Ryssland är inte en lyx, men en vital nödvändighet. Om det i stadsförhållanden behöver man inte tänka på det - det finns värmeverk, värmeverk, kraftverk, distriktspannshus som helt kommer att ge bostäder för uppvärmning, då i ditt eget hus måste du tänka på allt själv.

I detta fall borde bostaden vara utrustad med ett autonomt värmesystem. Innan nätverket installeras måste det utformas och beräknas. Det här är vad vi kommer att förlora i den här artikeln.

Beräkning av värmeanordningar

Som värmebärare väljs vanligt vatten i sina egna hus. Och själva värmesystemet kan stängas eller öppnas.

Typ av panna

Den typ av värmegenerator du behöver välja, med tanke på den typ av energi som är mest tillgänglig och billig i ditt område.

Nedanför kategorin enheter enligt typ av bränsle som används.

1. Elektriska pannor. Uppvärmning av ett hus baserat på dem är inte särskilt populärt hos oss eftersom el är dyr och den kan levereras med avbrott eller spänningsfall. Och för en tillförlitlig drift av en sådan apparat krävs ett stabilt strömförsörjningssystem.
2. Fast bränsleapparater. De enklaste enheterna. Den ryska marknaden representerar många av sina modeller, både med manuell och automatisk lastning av bränsle. Priset på de senaste analogerna är naturligtvis högre.
3. Gasenheter. Dessa enheter har hög effektivitet. Deras nuvarande modeller har fullt automatiserade arbetscykler. De är kompakta med hög prestanda. En sådan enhet är optimal om ditt hem är anslutet till ett centralt gastillförselnät.

Var uppmärksam! Beräkning av matning av värmesystemet, notera att kostnaden för gas ökar hela tiden. Därför är det önskvärt att utrusta uppvärmningsnätet på det med system för energibesparing och automation.

1. Flytande bränslenheter. Sådana pannor arbetar med diesel, fotogen, eldningsolja, oljebearbetning. De är mycket produktiva, praktiska, sådant bränsle är tillgängligt och billigt.

Sådana värmegeneratorer kan installeras i hus, stugor och hus. Flytande bränsle är dock eld och explosiv. Därför, för tankar med det måste du fördela separata rum och noga följa säkerhetsbestämmelserna.

Några poäng att överväga

1. Eldningsoljekedjor för värmesystem har en viktig fördel. Deras brännare kan bytas ut för en gasanalog, och enheten kommer att kunna arbeta på lämplig energibärare.

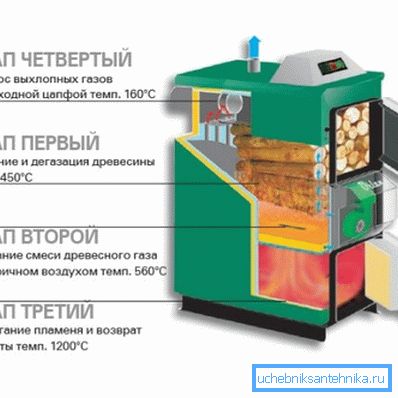

2. Från fastbränsleapparater är det bäst att sätta egna pyrolysemodeller. De är de mest ekonomiska, deras effektivitet, tack vare en förbättrad design, når 85%. Sådana enheter har två brandlådor. I det första bränser bränslet långsamt och avger termisk energi, liksom brännbar (pyrhoslic) gas. Den senare, tillsammans med luften, går sedan in i den andra brandkammaren, där den bränns och genererar ytterligare värme.

1. Konventionella fasta bränslepannor har en betydande nackdel - de kan inte utrustas med effektiva automationssystem. Utgående från detta måste bränsle lagras manuellt i dem var 4/6 timmar.

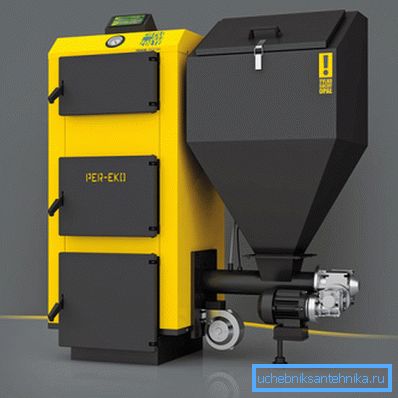

Det finns modeller av enheter som du kan ansluta bunkeren till. Bränsle från det går automatiskt in i pannan.

Det varar dock inte mer än 1,5 dagar. Då måste du ladda kapaciteten manuellt.

Beräkning av egenskaper

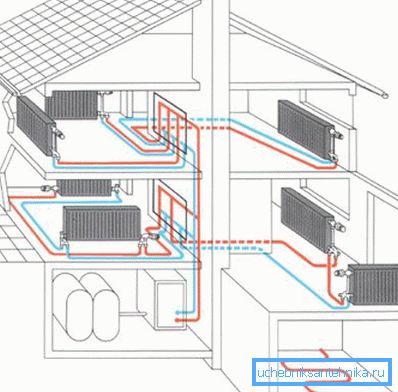

Efter att ha valt typ av värmegenerator, som utför design och beräkning av värmesystem, är det nödvändigt att bestämma dess kapacitet och allmänna egenskaper hos systemet.

För att utföra en preliminär beräkning, räcker det att multiplicera ytan av rummet med värmegeneratorens klimatkraft. Resultatet av beräkningen delas vidare med 10.

Detta är den enklaste formeln lämplig för levnadsförhållanden. Med hjälp av det är det möjligt att genomföra en ungefärlig beräkning och utformning av värmesystem med ett fåtal kända faktorer.

Lite mer om dessa beräkningar.

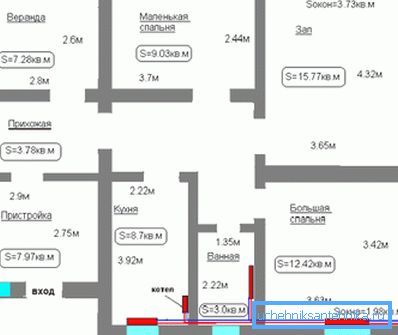

1. När det gäller det uppvärmda området, tar det ofta sin summa för alla delar av huset. Detta är ett misstag, för Som regel är endast de rummen i byggnaden där minst en vägg är extern uppvärmd. Denna värmekonstruktion är korrekt, där endast rum med ytterväggar beaktas. Samtidigt läggs en liten produktivitetsmängd för pannan till resultatet av beräkningarna. Det är nödvändigt för en situation när vintern blir för hård för ditt område.
2. Klimatkraftens koefficient är mycket viktigt för praktiska beräkningar av uppvärmning. Dess värde beror på det område där huset ligger.

• Så för Rysslands centrum är siffran 1,3 / 1,6 kW;
• för södra - 0,8 / 0,95;
• för norra Ryssland - 1,6 / 2,2.

Ett exempel på beräkning av värmesystemet (pannaffekt) för en byggnad på 100 m2 för Ryska federationens centrala regioner:

Vk = 100 • 1,2: 10 = 12 kW

Antal batterisektioner

Instruktionen visar att ett kompetent uppvärmningsprojekt är omöjligt utan att bestämma det nödvändiga antalet radiatorsektioner. Denna parameter kan beräknas med den enklaste formeln: lokalområdet är multiplicerat med 100, den resulterande siffran divideras med kraften hos en sektion av radiatorn.

Låt oss granska formulärets positioner mer ingående.

1. Uppvärmd område. Effekten av värmeanordningar beräknas för varje specifikt rum. Därför bör formeln också omfatta området i ett rum. Det finns dock ett undantag. Om du vill vara varm i det intilliggande rummet, med den där det kommer att bli radiatorer, summeras området av båda rummen.
2. Figuren 100 är tagen från SNiPa. Det betyder att för 1 m2 vardagsrum är 100 W värmeffekt av batterier nödvändig.
3. Utförandet av en radiatorsektion kan vara annorlunda och beror på materialet i dess tillverkning och designfunktioner. När du inte kan ta reda på denna parameter exakt kan du arbeta med ett värde på 200 watt. Den är lika med den genomsnittliga kraften i varje sektion av moderna radiatorer.

Vi ger ett specifikt exempel på beräkning. Låt golvytan vara 20 kvadratmeter. Effekten av en sektion av de valda radiatorerna är 170 W för den. Bestäm antal antal sektioner som behövs:

N = 20 • 100: 170 = 11,7 = 12.

Var uppmärksam! Om rummet är vinklat eller slutet, då man har gjort beräkningarna, ska deras totala multipliceras med en faktor 1,2. Så du får antalet delar av radiatorn, med hänsyn till ökad värmeförlust i rummet.

Specifika professionella beräkningar i formler

Överväg hur beräkningen och installationen av värmesystem av professionella.

Vad är hydraulisk beräkning?

Uppgifterna för den totala hydrauliska beräkningen av systemet innefattar följande.

1. Definitionen av rörledningens tvärsnitt och i detta avseende - beräkning av vattenmängden i värmesystemet.
2. Att hitta tryckets storlek (arbetstryck) i olika delar av nätverket.
3. Beräkning av tryckfall / huvud.
4. Noggrann bindning av alla punkter i nätverket i dynamiska och statiska lägen. Detta är nödvändigt för att säkerställa det tillåtna trycket och det önskade trycket i systemet.

Grundläggande beräkningsmässiga beroenden

Värmeavskärmningsegenskaperna hos inneslutande strukturer kännetecknas av deras motstånd mot värmeöverföring (Ro).

1. Detta uttrycks i formeln: Ro = Rвн + Rк + Rв. Symbolen Rвн är motståndet mot värmeöverföring från insidan av staketet, vilket i sin tur beskrivs som (m • 2 ° C): Bm.
2. Rw = 1: C Här? In är värmekoefficienten för insidan av de inneslutande strukturerna, är den lika med 8,7 • (m • 2 • ° C): Bm.
3. RK är värmebeständigheten hos den inneslutande strukturen med sekventiellt placerade skikt. Rc = R1 + R2 + ... + Rn + R av uteluften.
4. R1 =? /?. Här? betyder tjocklek i millimeter, va? - är värmeledningsförmågan, som beskrivs som Bm: (m • 2 ° C).
5. Rb är motståndet mot värmeöverföring från utsidan av staketet.
6. R = 1: N. ? n är värmekoefficienten för yttre delen av staketet, uttrycks som 23 • Bm: (m • 2 ° C).
7. Värmeöverföringskoefficienten k beräknas enligt formeln: k = 1: Ro.

Så före beräkning av värmesystemet beräknas tjockleken på huvudisoleringsskiktet.

Vi ger ett specifikt exempel.

1. Extern vägg av betong:? = 2400 kg / m? /; ^ 1 = 1,92 W / m • ° C; 1 = 100 millimeter.
2. Uppvärmning från polyuretanskum: = 2400 kg / m ^; = 1,92 W / m • ° C; ? = Ro-1:? C-1:? N-? 1: 1.

Systemkraft

Värmeanläggningens värmekraft, i watt, ges med formeln: Qc = Qo + Qi-Qb.

här:

• Qo är värmeförlusten i watt genom de inneslutande strukturerna;
• Qi är värmeförlusten för att värma den infiltrerande luften som går genom dörrarna, fönstren, slitsarna (W);
• Qb - värme från hushållsapparater, även i watt.

Hydraulisk beräkning av rörledningen

Beräkningen av volymen av värmesystemet är omöjligt utan hydrauliska beräkningar av rörledningens diameter. De utförs vid de redan definierade termiska belastningarna och det beräknade trycket (cirkulation) i systemet.

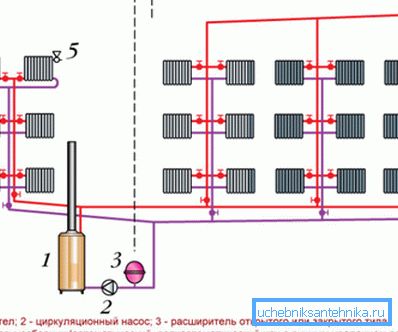

Till exempel, i en tvårörstyp av nät, är huvudcirkulationsringen monterad för en dödlig typ av rörfördelning. Med andra ord, genom den nedre radiatorn av den starkaste och mest avlägsna från stigarens värmecenter.

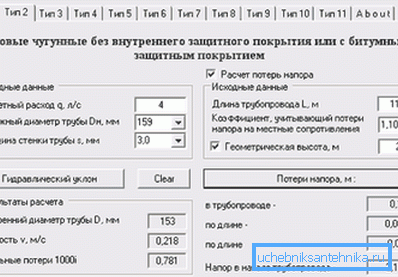

I denna situation kan du använda räknemaskinen för att beräkna värmesystemet som finns på Internet, eller utföra beräkningarna själv.

För detta är det nödvändigt att bestämma hjälpparametern - medelvärdet för den specifika tryckförlusten på grund av friktion (Rav, i Pa / m), per meter rör. Formeln ser så här ut:

Rcp =? • pp: L; i år / m

I det betyder symbolerna:

• ? - Detta är en koefficient som tar hänsyn till tryckförluster på grund av lokala motstånd, av det totala beräknade trycket (cirkulationstryck), för nät med tvångscirkulation, är denna parameter 0,65;
• pp är tillgängligt tryck i det konstruerade värmesystemet, i pascals;
• L är den totala längden av cirkulerande ringen i meter.

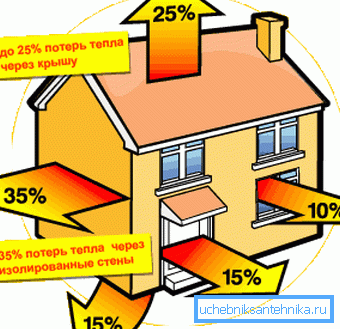

Rumvärmeförlust

Huvudvärmeförlusten Q® (i watt), genom byggnadskuvertet, finns enligt formeln Q® = f • k • (tv-tвn) • n.

här:

• k är höljets värmeöverföringskoefficient;
• f är det beräknade området för den inneslutande strukturen, i kvadratmeter;
• tv är lufttemperaturen i rummet, i grader;
• tв - temperatur för yttre luft, i grader;
• n är en koefficient som beror på placeringen av den yttre ytan i förhållande till yttre luften.

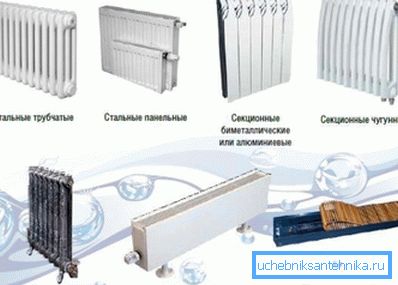

Valet av radiatorer, baserat på deras egenskaper

Innan du beräknar mängden vatten i värmesystemet, bör du välja vilken typ av radiatorer du ska använda. Nedan följer en tabell över egenskaperna hos alla nuvarande sorter.

slutsats

Långvarig drift av värmesystemet är endast möjligt med korrekt beräkning och efterföljande korrekt installation. Därför bör utformningen av nätverket tas väldigt seriöst. Video i artikeln kommer att lägga till information.
