Beräkning av värmeanordningar: enkla system

Hur man beräknar värmarenes parametrar för ett rum med kända egenskaper? I den här artikeln måste vi bekanta oss med flera enkla system som ger resultaten acceptabla noggrannhet. Vi kommer inte att klättra in i djungeln: alla beräkningar kan göras för hand med en person som är långt ifrån värmeteknik. Så gå.

Vad vi tycker

Låt oss bryta den stora uppgiften i små steg.

Vi behöver:

1. Lär dig att bedöma behovet av rummet i värme.

Obs! Det är bättre att ha beräkningsplaner i ditt arsenal för båda husen med standardiserad motstånd mot värmeöverföring och för byggnader med betydligt bättre eller sämre kvalitetsisolering.

1. Lär dig hur du beräknar värmekraften på värmaren i antal sektioner av radiatorn.
2. Ta reda på hur du kan uppskatta kraften hos enheter som inte består av standardavsnitt.

I denna ordning och fortsätt.

Termisk effekt

Vi ger två sätt att utvärdera det.

För normaliserad värmebeständighet

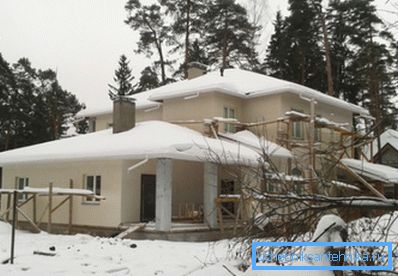

För byggnader som uppfyller kraven i SNiP 23-02-2003 Termiskt skydd av byggnader kan värmebehovet beräknas enligt följande schema:

• Basvärdet är lika med 40 watt per kubikmeter av ett uppvärmt rum eller lägenhet.
• Det multipliceras med en faktor beroende på placeringen av rummet.

• 100 watt värme läggs till i varje standardstorlek och 200 till dörren som leder till gatan.
• En regional koefficient införs.

Låt oss beräkna behovet av värme värmeffekt för ett rum med mått på 4 * 5 * 3 meter i staden Komsomolsk-on-Amur i Khabarovsk-territoriet.

Rummet är hörn med två fönster.

1. 40 watt per kub ge 40 * 4 * 5 * 3 = 2400 watt.
2. Eftersom rummet är vinklat använder vi en faktor 1,2. 2400 * 1,2 = 2880.
3. Ett par fönster kommer att förvärra situationen. 2880+ (2 * 100) = 3080 watt.
4. Klimatzonen kommer att göra egna justeringar. 3080 * 1,6 = 4928 watt.

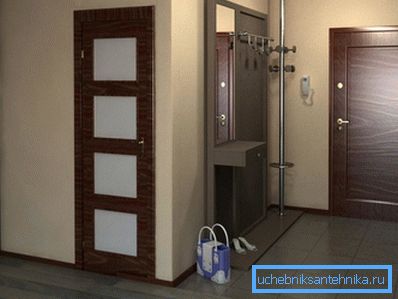

Nuance: Om lägenheten har rum utan värmeapparater bör deras volym också beaktas vid beräkningen. Så, om en korridor med storleken 4 * 1 * 3 meter angränsar till vårt rum, måste värmeffekten beräknas för (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 av det uppvärmda rummet.

För icke-standard uppvärmning

Om kvaliteten på isoleringen är mycket bättre eller sämre än den rekommenderade SNiP, används formeln Q = V * Dt * K / 860 för att uppskatta värmebehovet, där:

• Q - värdefull kraft i kilowatt.
• V är rummets volym i kubikmeter.
• Dt är den maximala temperaturskillnaden mellan inomhus och utomhusluft.
• K - Isoleringskoefficient. Dess värde kan uppskattas ungefär, som styrs av följande tabell:

Parametern Dt är vanligen lika med skillnaden mellan de interna temperaturvärdena som rekommenderas av SNiP och det genomsnittliga lägsta av den kallaste månaden under de senaste åren. Att fokusera på det absoluta minimumet kommer att vara en slags brutal kraft: om det sägs på Krim finns det -25, då bara en gång i några år i en eller två dagar.

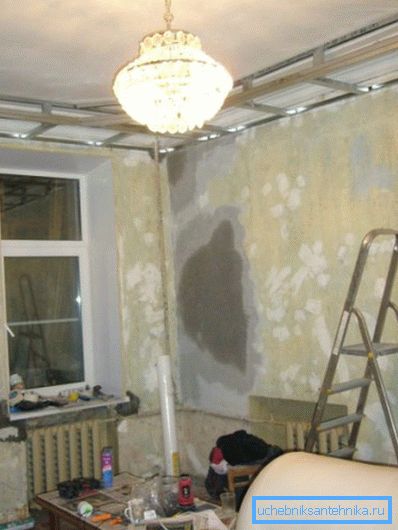

Låt oss beräkna värmekraften i samma rum i Komsomolsk-on-Amur och ange att fönstren i den är utrustade med dubbla glasfönster och tjocklegen på tegelväggarna är 60 centimeter.

1. Rummets volym är 4 * 5 * 3 = 60 m3.
2. Minsta rumstemperatur för hörnrummet i denna klimatzon som fastställs av SNiP är +22 C.
3. Medelminimum januari är -30,8 C.
4. Värmeisoleringens koefficient är lika med 0,8.

Beräkningen av värmeanordningar för vårt rum kommer att se ut som Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Det är lätt att se att spridningen med det första resultatet är ganska stor.

enheter

Instruktioner för val av plattor, rörformad radiator eller konvektoruppvärmning är extremt enkla: det är tillräckligt att studera dokumentationen för enheten. Tillverkare anger alltid värmeffekten för en standard delta-temperatur mellan kylvätskan och luften vid 70 grader.

Observera: halvering av delta temperaturen (t.ex. vid +20 i ett rum och en batteritemperatur på +55 ° C) kommer oundvikligen att medföra en tvåfaldig strömförlust.

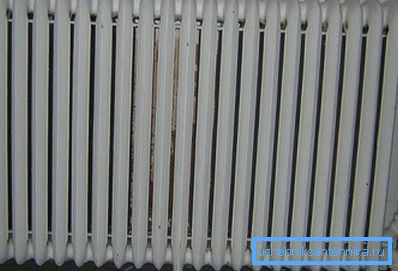

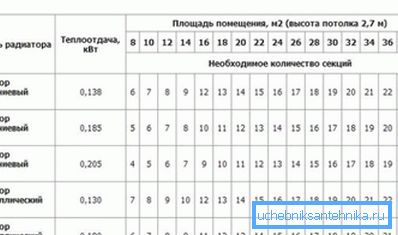

I bifogade dokument och på tillverkarens hemsida kan du som regel hitta värdena för värmeflöde för enskilda sektioner av sektionsradiatorn.

I avsaknad av dokumentation kan du fokusera på följande medelvärden:

• Gjutjärnssektion - 160 watt.
• Bimetallavsnitt - 180 watt.
• Aluminiumsektion - 200 watt.

Så, för att erhålla termisk effekt på 2940 watt, är 2940/180 = 17 (runda upp) bimetalliska sektioner tillräckliga.

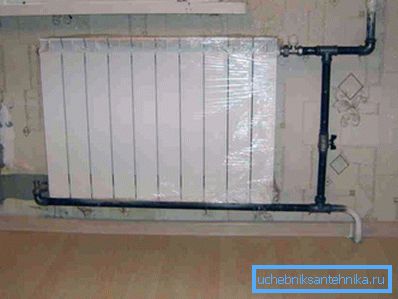

Användbar: radiatorer av denna längd måste anslutas diagonalt eller botten till botten. I annat fall kommer hela kylvätskan att cirkulera endast genom de första sektionerna.

Särskilt fall

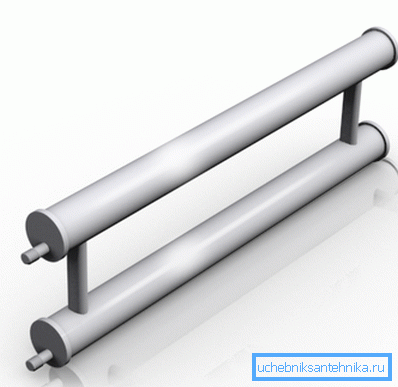

Det låga priset gör det väldigt attraktivt att använda ett stålrörregister. Men hemlagad design saknar vanligtvis teknisk dokumentation.

Hur utförs beräkningen i det här fallet?

1. Värmeffekten av ett horisontellt rör i watt beräknas som Q = 3.1415 * Dn * L * 11.63 * Dt. DN är rörets ytterdiameter (i meter); L är dess längd i meter, Dt är deltaet av temperaturer mellan luften och kylvätskan.
2. Värmeffekten för de övriga sektionerna av registret ovanför detta rör beräknas på samma sätt, men med en ytterligare faktor på 0,9.

Så, med en yttre diameter på 208 mm, en längd av 3 meter och en delta-temperatur på 70 ° C, kommer effekten i tvärsnittsregistret att vara (3,1415 * 0.2008 * 3 * 11,63 * 70) + (3,1415 * 0.2008 * 3 * 11,63 * 70) * 0,9 = 1596 + 1436 = 3032 watt.

slutsats

Återigen: Vi har visat de enklaste systemen av approximativa beräkningar, olämpliga för professionell användning, men ger ganska noggranna resultat. Som alltid kommer den bifogade videon att erbjuda läsaren ytterligare material. Lycka till!
