Beräkning av värme i en bostadshus och rekommendationer om

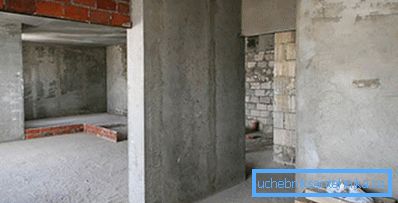

Denna artikel riktar sig till läsaren, som kommer att bo i en lägenhet i ett tillstånd efter byggarna. I regel innebär det att man går in i lägenheten och dämpade grenar från uppvärmningssystemet. Vi måste lära oss hur man beräknar värmeenheternas värmeffekt och känner samtidigt till rekommendationerna för deras val och installation.

uppgifter

Låt oss börja med formulering av uppgifter.

Vi har följande:

1. Beräkna mängden värme som krävs för att behålla en bekväm temperatur i lägenheten.
2. Välj typ av värmare och deras storlek beroende på behovet av värme.
3. Bestäm av storleken och materialet på rören.
4. Välj stoppventiler.

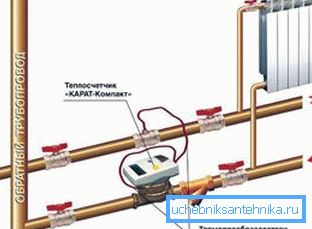

Dessutom: Om du i din lägenhet är den enda inmatningen av värme för horisontell ledning, skulle det vara konstigt att du inte använder det och inte installerar en värmemätare. Det kan ge mycket konkreta besparingar på verktyg i värmesäsongen.

Värmekraftberäkning

Det är möjligt på två sätt.

Arealberäkning

Ett enklare system där värmekraften på en kilowatt tas per 10 m2 golvyta. Dessutom används regionala koefficienter:

Så, för en lägenhet på 74 m2 i Yalta nybyggnad, är behovet av värmeffekt 7,4 * 0,7 = 5,18 kW.

Tyvärr är enkelheten inte alltid åtföljd av hög noggrannhet i beräkningarna.

Det föreslagna systemet ger stora fel av flera anledningar:

• Variationen i takets höjd ger en förändring i rummets volym med sin konstanta yta. Det är uppenbart att för att värma den ökade volymen behöver mer värme.

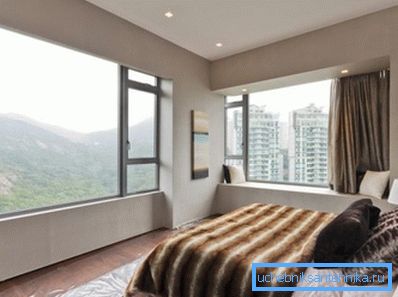

• Både fönster och dörrar är mycket mer värmegenomsläppliga jämfört med väggar.. Det är logiskt att anta att varje extra fönster ökar värmeförlusten.

• Läget för lägenheten kan inte heller ignoreras.: vid hörnet och i slutet av lägenheterna kommer ett större antal väggar att vara vanliga med gatan.

Beräkning i volym

Därför kan ett mer exakt värde av värmekraft erhållas med en något komplicerad teknik:

1. 40 watt värme tas per kubikmeter uppvärmd volym.
2. 100 watt läggs till i varje fönster. Vid ytterdörren - 200.
3. För lägenheter som ligger i husets rumpa och med ytterligare, förutom fasaden, används väggarna med gatan, en faktor 1,2.
4. Slutligen gäller den ovan nämnda regionala koefficienten i det här fallet.

Låt oss som exempel beräkna värmebehovet för en tvårumslägenhet för följande villkor:

• Dess yta är 58 kvadratmeter.
• Takhöjd - 3 meter.
• Det totala antalet fönster - 4. Ingångsdörr - en.
• Lägenheten ligger i slutet av huset.
• Själva huset ligger i staden Komsomolsk-on-Amur i Rysslands Khabarovsk-territorium.

Alltså:

1. Rummets volym är 58 * 3 = 174 m3.
2. Basvärdet för termisk effekt är 40 * 174 = 6960 watt.
3. Fyra fönster och dörren kommer att lägga 600 watt (100 * 4 + 200) till den. 6960 + 600 = 7540.
4. Ytterligare totalvägg med gatan kommer att tvinga att multiplicera detta värde med 1,2. 7540 * 1,2 = 9048.
5. Eftersom vintrarna i Komsomolsk är ganska svåra tar vi regionala koefficienten lika med 1,6. 9048 * 1,6 = 14476,8 watt.

Valet av värmeanordningar

Följande huvudtyper av värmare finns i butikerna för värmeutrustning:

Ange: Vi visar medelvärdena inom ramen för den statistik som är tillgänglig för författaren. Värmarens verkliga egenskaper finns i den medföljande dokumentationen eller på tillverkarens hemsida.

Om dessa värmare är det användbart att känna till några fler saker.

• En vanlig sjukdom i gjutjärnsbatterier - korsningsläckor efter flera års drift. Paronit packningar mellan sektioner förlorar gradvis elasticitet. Det är nödvändigt att kyla kylaren - och samtidigt sänkning av temperaturen förändras de linjära dimensionerna på sektionerna som orsakar dropparnas utseende.
• Aluminium bildar ett galvaniskt par med koppar. Vatten, tack vare salterna upplöst i det, är en elektrolyt. Det är nödvändigt att kombinera aluminiumradiatorer med kopparrör i en gemensam krets - och jonmigrationsprocessen som förekommer i den kommer att orsaka snabb elektrokemisk korrosion av batterier.

Tips! I ett centralvärmesystem vet du aldrig vilken typ av rör som används när dina grannar installerar fodret.

• Den största nackdelen med registren (som innefattar rörformiga stålradiatorer) är det tryckande låga värmeflödet per volymenhet. Den är förknippad med en relativt måttlig värmeledningsförmåga hos stål: det är inte meningsfullt att leverera det med utvecklad finning helt enkelt eftersom ändarna av fenorna kommer att bli märkbart svalare än kylvätskan.
• Lamellar radiatorer har en för kort livslängd (oftast inte mer än 10 år). De flesta av de billiga uppvärmningsanordningarna av denna typ är gjorda av icke-frätande stål; Vid luftning eller dumpning av värmesystemet för sommaren korroderar de från insidan utåt.

Vilka villkor kommer att behöva fungera värmeanordningar? Standardparametrarna för centralvärmestationen är följande: tryck - 3-4 kgf / cm2; Temperaturen är begränsad av befintlig SNiP och i något byggsystem i en bostadsbyggnad får inte överstiga 95 C.

Det är nyfiken: i förskolainstitutioner är kylvätskans temperatur helt begränsad vid 37 C.

Det verkar som om man med sådana parametrar kan använda absolut alla batterier: driftstemperaturerna och trycket i alla fall överstiger de som ges av oss. Det är dock värt att beakta att under verkliga förhållanden kan både temperatur och tryck i centralvärmesystemet vara betydligt högre.

Under vilka omständigheter?

Låt oss ge några exempel.

• Vid svåra kyla med låga värmeparametrar i lägenheterna ställs oacceptabelt låg temperatur. Ett av de mest praktiserade sätten att lösa detta problem i kritiska situationer är arbetet med en hissmontering utan ett munstycke, med en dämpad kvävning.
• Värmesystemet mottar inte kylmedelsblandningen från de direkta och bakre rörledningarna, utan vatten direkt från matarledningen. Samtidigt kan temperaturen nå 150 С, och trycket - 7 kgf / cm2.
• Vid start av värmesystemet rekommenderas att man först öppnar husventilen på returledningen. Spärren måste öppnas extremt långsamt; Den kommer till fullt öppet läge först efter tryckutjämning i spåret och konturen. Först efter det öppnas ventilen på planen.
• Det är nödvändigt för låssmed att skynda och öppna några ventiler snabbt - och en så kallad hydraulisk hammare kommer att uppstå i ett praktiskt inkompressabelt vattenhaltigt medium. På framsidan av vattnet som fyller kretsen kan trycket inte längre nå 3-4, men alla 20-25 atmosfärer.

Det är därför för det centrala värmesystemet att vi endast kan rekommendera två typer av värmeanordningar med ett ljust hjärta:

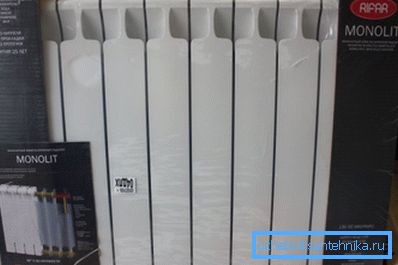

1. Bimetalliska radiatorer. De är en kärna av korrosionsbeständigt stål med ett yttre skal av aluminium. Stål ger mekanisk styrka och motståndskraft mot elektrokemisk korrosion, aluminiumutvecklad finning med hög värmeledningsförmåga.
2. Om du har råd att fördela en stor mängd utrymme för uppvärmningsanordningar, kan du använda stålregistren.

Beräkning av värmeanordningar

Hur väljer man det optimala antalet radiatorsektioner för ett rum? Hur beräknar man värmekapaciteten i registret?

Beräkningen av rummets värmebehov är densamma som för hela lägenheten. Nuance: I beräkningen bör hänsyn tas till lokalerna utan värmeapparater (hall, badrum, toalett).

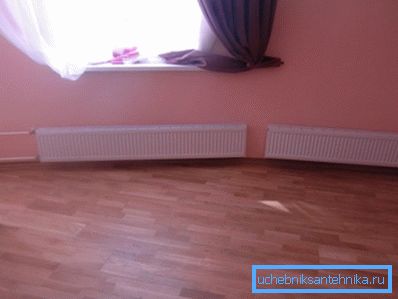

Så om rummet, för uppvärmning som kräver 2 kW, gränsar till korridoren, för vilken beräkningen gav värdet av värmeflödet på 400 watt, borde du oroa dig för att köpa en radiator med en kapacitet på 2400 watt.

radiator

För att omvandla denna effekt till antalet sektioner av ett bimetallbatteri är det tillräckligt att dela upp det med det värmeflöde som anges i dokumentationen för en sektion. Med en effektdel på 180 watt ska 2400-watt-radiatorn ha 2400/180 = 14 (avrundade) sektioner.

Här finns dock ett par subtiliteter.

1. Tillverkare anger värmeflöde för ett temperatur delta mellan kylvätskan och luften vid 70 grader. Om du behöver bibehålla rumstemperatur på +20 ° C, ska kylaren värmas till 90 °. Om delta-temperaturen är hälften så mycket - uppenbarligen kommer enhetens värmeffekt att falla med hälften, och det måste kompenseras av ytterligare sektioner.

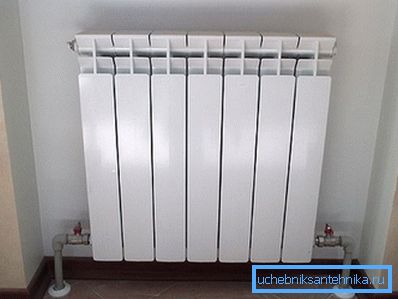

2. Med en lång sektionsradio kommer dess yttre sektioner vara märkbart kallare än de första från fodret. En enkel instruktion hjälper till att lösa detta problem: Anslut enheten enligt schemat från botten till botten.

Förresten: med ett sådant anslutningssystem kommer du inte att ha problem med siltning av radiatorn. Flödet av kylvätska genom det nedre grenröret kommer att bära alla insättningar.

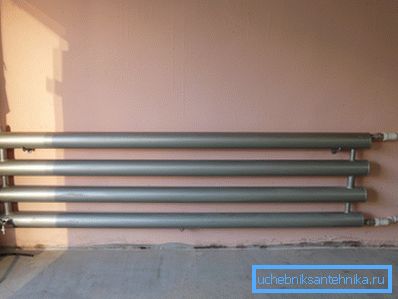

Registeret

Hur man räknar registret om ditt val är på det?

Värmeflödet från ett horisontellt rör beräknas med formeln Q = Pi * Dn * L * k * Dt, där:

• Q - det önskade värdet i watt.
• Pi är talet pi, taget till 3,1415.
• DN - rörets ytterdiameter i meter.
• L är dess längd (även i meter).
• k är koefficienten för värmeledningsförmåga, tas för ett stålrör lika med 11,63 W / m2 * C.
• Dt - samma temperatur delta mellan kylvätskan och luften i rummet.

Eftersom uppvärmningen vanligtvis används i flera sektioner med horisontella registre, måste du tänka på att de övre sektionerna kommer att ge värme till det uppåtgående flödet från det nedre röret. Eftersom temperaturen är något högre än omgivande luft kommer värmeflödet från dessa sektioner att vara mindre. Därför används för alla sektioner utom den första en ytterligare faktor 0,9 i beräkningarna.

Låt oss i själva verket göra egna beräkningar av registret med fyra sektioner med en diameter av 159 mm och en längd av 3,2 meter vid en temperatur av 70 grader och en lufttemperatur på +18 C.

1. Värmeflödet från den första sektionen kommer att vara lika med 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 watt (avrundat till ett heltal).
2. Värmeflödet från var och en av följande sektioner är 967 * 0,9 = 870 watt.
3. Den totala värmeffekten är 967+ (870 * 3) = 3577 watt.

rör

material

Vilka rör bör du föredra när du installerar ett centralvärmesystem?

Av ovanstående överväganden är det bättre att överge alla typer av plast- och metallplaströr för uppvärmning.

I den torra återstoden - bara tre alternativ:

• Svarta stålrör på svetsning.
• Galvaniserat stål på trådarna.
• Korrugerat rostfritt stål med rörbeslag.

Lägg till några kommentarer till listan.

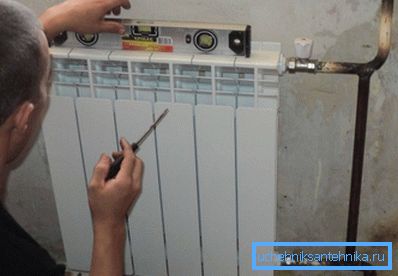

Svart stål med svetsade leder är den mest populära lösningen. Faktum är att det är mycket lättare att svetsa konturpartier än att fiska med tråden och justera munstyckets storlek.

Det verkar som att rören inte bör rosta: värmesystemet måste fyllas hela året, vilket garanterar att rörens inre yta inte kommer i kontakt med atmosfäriskt syre.

Det var inte där.

Om i de flesta lägenheter finns gjutjärnstrålar, blir läckorna mellan sina sektioner förr eller senare utbrett. Läckorna startar först efter att värmen stannar: Under uppvärmningssäsongen klämmer de uppvärmda grisjärnsektionerna på ett säkert sätt paronitpackningar.

Gissa vad som är lättare att göra för en låssmed - ha en stor och ljus känsla varje dag med ett batteriuppdatering i lägenheter eller bara återställ hela kretskortet för sommaren? Och så fort systemet återställs börjar den fuktiga luften göra sitt smutsiga arbete.

Men galvaniseringen av gjutna gängade fittings har inget problem med rostning.

Det finns en åsikt att zinkbeläggningen reagerar med tekniskt vatten och snabbt kollapsar. Författaren vågar notera att han upprepade gånger öppnade galvaniserade stigare i Stalin efter ett halvt sekel av operationen. Deras tillstånd var inte annorlunda än nya rör.

Slutligen lockar rostfria korrugerade rör två egenskaper:

1. Enkel installation med hjälp av ett par justerbara nycklar.
2. Möjligheten att enkelt demontera rördelar och systemkonfiguration ändras.

Det finns inga specifika problem eller brister i rostfritt stål. Tillverkarna förklarar att rören är redo att klara en hydraulisk chock upp till 60 atmosfärer och värma upp till 150 C.

diameter

Vanligtvis utförs en hydraulisk beräkning för att välja rörledningens diameter, med hänsyn tagen till trycket i systemet och begränsningar av kylmedlets hastighet. Men vi pratar om en lägenhet där konturens maximala längd är begränsad till 30-40 meter. Om så är fallet kan vi rekommendera ganska specifika värden.

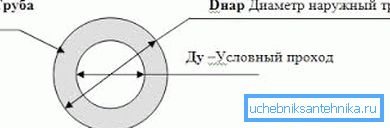

OBS: Förväxla inte fjärrkontrollen (villkorlig passage) med ytterdiametern. För stålrör DN 15 är ytterdiametern ungefär lika med 20 mm.

ventil

Vad ska det vara?

• Vid ingången till lägenheten på båda trådarna sätt kulventilerna helt av det från stigarna.
• Efter att ventilen i matningen inte stör en sump (grovt filter). Det tillåter inte sand eller skalor att täppa till tunna kanaler i batterierna.
• Varje radiator är försedd med en tilluftsventil och ett choke eller termiskt huvud på returledningen. Throttling kommer att bidra till att minska kostnaden för värme, anpassa dem till dina behov.

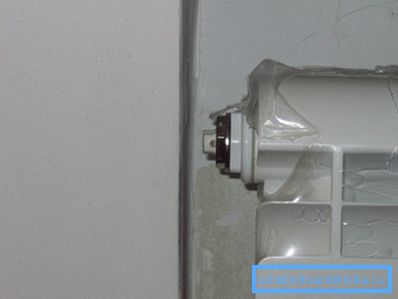

• Med den nedre anslutningen installeras en Mayevsky-ventil i en av de övre radiatorpluggarna, vilket gör att luften kan släppas.

slutsats

Vi hoppas att våra rekommendationer kommer att vara användbara för läsaren i design och uppförande av värme i egen lägenhet. Som vanligt innehåller videon som bifogas artikeln ytterligare tematiska material. Lycka till!
