Beräkning av stugan uppvärmning: urval, typer av enheter och

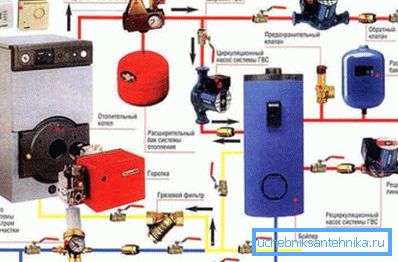

Med nybyggnation eller större reparationer av ett hus är mycket viktigt är frågan om uppvärmning. Det beror på komforten att bo i en byggnad under den kalla årstiden. På grundval av detta är det nödvändigt att utföra en kompetent beräkning av stugans värmesystem.

Under det här nätverket förstår experter den uppsättning enheter som består av:

• värmegenerator;
• rörledning;
• pumpar;
• automatiska enheter;
• ytterligare enheter, vars syfte är att transportera värme till vardagsrum.

Systemets tillförlitlighet och effektivitet beror i huvudsak på att den är korrekt installerad, kompetent beräkning av antalet batterier och deras sektioner, nätdiagram, etc.

Kompetent val av värmegenerator

Värmegeneratorer kan fungera på:

• gas;
• elektricitet;
• flytande bränsle;
• fast bränsle.

Var uppmärksam! Vid val av dem bör flera faktorer beaktas. Detta är effektiviteten hos värmeöverföringsanordningen, användarvänlighet, priset på en viss typ av bränsle i ditt område.

Typer av enheter

1. Så elektriska enheter har hög effektivitet. De är emellertid inte särskilt vanliga i Ryssland på grund av den höga kostnaden för elektrisk energi och frekventa avbrott i utbudet. Regelbundna spänningsfall är också viktiga, vilket leder till utrustningskador.
2. Bränsleoljeenheter är inte miljövänliga..

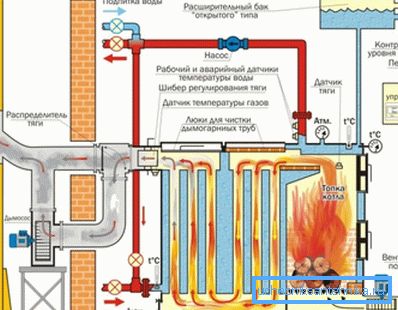

3. Fastbränsleanaloger, på grund av deras designfunktioner, kan inte utrustas med praktisk automation. Därför kräver de närvaro av en operatör som regelbundet ska lägga bränsle i sin ugn (upp till 4 gånger om dagen). Värmeöverföringsnivån från en sådan anordning är cyklisk. Det kan fluktuera inom 3/5 ° per dag.
4. Det finns två metoder för att kompensera för nackdelarna med en fast bränslepanna.. Det är möjligt att integrera en värmeackumulator (lagertank) med en kapacitet på 2/10 m3 i värmekretsen. Eller för att förlänga bränsletiden, vilket ökar sin energieffektivitet och minskar antalet ugnar. Detta kan göras med hjälp av anordningar (till exempel termobalonger) som minskar syretillförseln till pannan.
5. När byggnaden har gasförsörjning kommer gasbränslet att vara det mest praktiska och kostnadseffektiva. Moderna modeller av sådana anordningar har en hög säkerhetsnivå och effektivitet (90/95%). Tack vare den billiga energibäraren sparar du upp till 30% av de pengar som är avsedda för att ge enheten bränsle.

Var uppmärksam! Om du har möjlighet att fördela ett separat rum för pannrummet, kan du välja en värmare med öppen spis. Sådana enheter är billigare. Om det inte finns någon sådan möjlighet, köp en analog med en stängd brandlådan.

Enhetskraft

Kedlets effektivitet påverkar effektiviteten av uppvärmning och komforten hos temperaturregimen i huset. Om den inte har tillräcklig effekt blir det kallt i rummen. Vid alltför höga priser kommer enheten att förbruka mycket bränsle.

Beräkning av värmeffekten hos stugan tar hänsyn till:

• Rummets område (S);
• specifik enhetskapacitet per 10 m3 rum (Wу).

Den sista parametern justeras med en koefficient som varierar beroende på områdets plats.

Således är effektdensiteten:

• för Ryssland - 0,7 / 0,9 kW;
• för de centrala regionerna i landet -1,2 / 1,5 kW;
• för norra Ryska federationen - 1,5 / 2 kW.

Den önskade effekten av enheten (Wк) beräknas med formeln: Wк = S • V: 10.

I levnadsförhållanden används det genomsnittliga värdet av den specifika effekten per enhet ofta för att göra beräkningar bekvämt. På grundval av detta väljes den önskade prestandan hos pannan med en hastighet av 10 kilowatt per 100 m2 rum.

Systemdiagram

1. Uppbyggnaden av värmesystemet beror på stugans område. Dess gravitationella motsvarighet (kylvätskans naturliga cirkulation) kan inte effektivt värma en byggnad med ett område på mer än 100 m2. Detta beror på nätets lilla termiska tröghet.

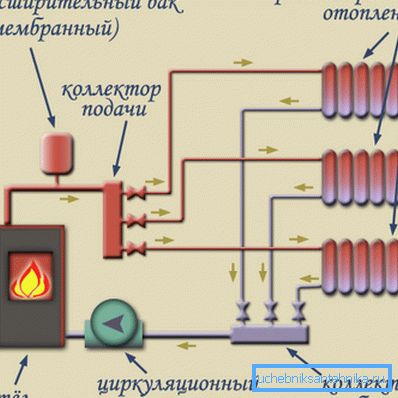

2. För bulkstugan måste du välja ett system med tvångscirkulation. De utförs med hjälp av pumpar som trycker kylvätskan och accelererar flödet längs konturerna.
3. För att öka enhetens livslängd kan den monteras på returgrenen på rören som kommer från batterierna till pannan. Detta sparar pumpen från effekten av ett mycket varmt kylmedel.

Var uppmärksam! På vintern drivs pumparna nästan non-stop. På den grunden måste den enhet du köpte vara pålitlig, hållbar, tyst och ha en liten energiintensitet. Många moderna värmepannor har redan inbyggda pumpar.

Pipeline-funktioner

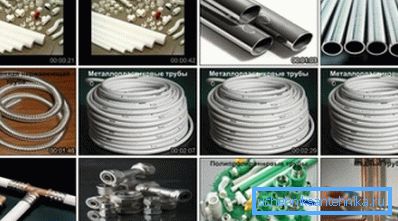

Uppvärmningsrör är uppdelade i två stora grupper, de kan vara:

• metall: svart stål, galvaniserat, rostfritt stål, koppar;
• plast: polyeten, polypropen, kombinerad (aluminium + plast).

Om typer av rör

Nedan följer några av funktionerna i dessa produkter.

1. Svarta stålrör rostar. Dessutom, när man monterar rör med egna händer behövs svetsning.
2. Galvaniserade produkter sparar sig från dessa nackdelar. De korroderar inte, du kan ansluta dem med gängade rördelar.
3. Om du väljer att dölja nätverket i väggarna är det bästa alternativet att använda kopparrör. De passar in i systemet med silverhaltigt lödmedel, med hög temperaturlödning.

Sådana produkter kan tåla tryck upp till 200 atmosfärer och kylvätsketemperaturer upp till +200 grader. Användningen garanterar hållbarheten och tillförlitligheten i rörledningen i många årtionden. Nackdelar med produkter - den höga kostnaden och den komplexa installationen.

1. Nackdelarna med metallprodukter saknar polymer motsvarigheter. De mest tillförlitliga av dem är alumoplastiska rör. De består av de övre och undre skikten, mellan vilka limmade aluminiumfolie.

De främsta fördelarna med sådana rör:

• hög styrka;
• skydd mot syrgasdiffusion, vilket förlänger nätets livslängd och sparar det från korrosion.
• liten mängd hydraulisk resistans;
• anti-statisk;
• enkel installation;
• långsam tillväxt av insättningar på innerväggarna och deras obetydlighet.

Metall-plastledningar kan installeras utan svetsning med gängade anslutningar. Denna omständighet förenklar och minskar kostnaden för monteringsarbete.

1. Inga mindre tillförlitliga produkter gjorda av tvärbunden polypropen. De kan tåla långvarig uppvärmning till +100 grader.

Typer av ledningar

Antalet rör som behövs för att ordna värmesystemet beror på vilken typ av ledningar du väljer.

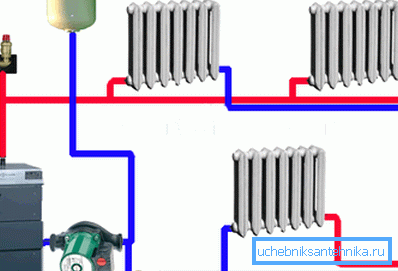

1. Tvårörssystemet gör det möjligt att effektivt värma även mycket stora rum. Om systemet är utrustat med termostater, är det möjligt att ställa in temperaturförhållandena i alla rum separat.

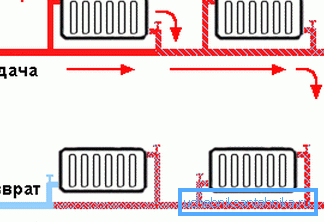

1. De främsta fördelarna med ett rörsystem är enkelhet i design, enkelhet och låga kostnader för installation.

Beräkning av värmeanordningar

Överföringen av energi från kylvätskan till rummen tillhandahålls av värmeanordningar.

Det finns sådana typer av dem:

• konvektiva eller ribbade motstycken;
• strålningsanordningar, de representeras av infraröda emitterar;
• strålningskonvektiva anordningar (radiatorer av alla slag).

I vårt land är den vanligaste av värmeanordningar - sektionsradiatorer.

Instruktionen varnar att innan du installerar dem är det nödvändigt att beräkna antalet sektioner som behövs för varje rum.

1. För beräkningar behöver du veta värmeffektiviteten hos en radiatorsektion. Det är uppdelat med 100. Det finns ett annat sätt - att ta reda på vilket område som kan värmas upp av en sektion. Och då är det lätt att genomföra de nödvändiga beräkningarna genom att känna till hela rummet.
2. Standard anses vara höjden på rum 2,7 m.
3. Låt oss ge ett exempel. Värmeproduktionen i sektionen är 190 W (tillverkare indikerar alltid det). Vid uppdelning av detta värde med 100 får vi ett område på 1,9 m2, vilket kan värmas upp med en sektion. Därför, för ett rum på 20 m2, kommer en radiator bestående av (20: 1,9) 10,52 element, avrundad - från 11.
4. När rummet har tillgång till balkongen eller det är ansikte, är det önskvärt att öka antalet sektioner med 2/3.

slutsats

Om du vill skapa ett effektivt värmesystem i din stuga, måste du noggrant beräkna alla parametrar. Beräkningar för hushåll är inte så komplicerade och du kan själv göra dem. Videon i vår artikel hjälper dig med det här.
