Beräkning av sektioner av radiatorer på golvyta: hur man

Hur man beräknar radiatorn på golvytan - bostads- eller industriområdet? I denna artikel kommer vi att introducera läsaren till flera algoritmer av varierande komplexitet och ge referensdata till referens bekvämlighet. Så gå.

Beräkningsstadier

Egentligen finns det bara två av dem.

1. Ursprungligen beräknat behov av utrymme i termisk effekt.
2. Därefter beräknas numret på motsvarande konturelement beroende på värmemängdens specifika värde (per sektion, per värmare etc.).

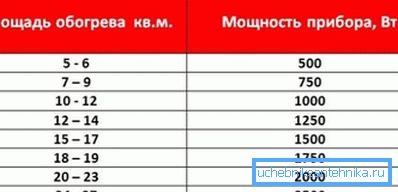

Ange: I nätverket hittar du ett stort antal tabeller och miniräknare, vilket direkt leder till antalet sektioner från området. Men noggrannheten i sådana beräkningar är vanligtvis låg, eftersom de helt ignorerar ytterligare faktorer som ökar eller minskar värmeförlusterna.

Strömberäkning

Schema 1

Det enklaste systemet är närvarande i Sovjet-SNiP för ett halvt sekel sedan: kraften hos en värmningsradio för ett rum väljs med en hastighet av 100 watt / 1m2.

Algoritmen är tydlig, extremt enkel och felaktig.

Varför?

• Verkliga värmeförluster varierar mycket för extrema och mellersta våningar, för hörnlägenheter och rum i mitten av byggnaden.
• De beror på det totala området av fönster och dörrar, liksom på glasrutans struktur. Det är uppenbart att träramar med dubbla glasrutor ger mycket större värmeförlust än en trippelruta.
• I olika klimatzoner kommer värmeförlusten också att variera. I -50 C lägenheten behöver uppenbarligen mer värme än i +5.
• Slutligen gör valet av radiatorn i enlighet med rummets område att den försummar höjden på taken; Under tiden kommer värmeförbrukningen i tak 2,5 och 4,5 meter höga att variera kraftigt.

Schema 2

Uppskattning av värmeffekt och beräkning av antalet radiatorsektioner av rummets volym ger märkbart större noggrannhet.

Här är anvisningarna för beräkning av effekten:

1. Basvärdet av värme uppskattas till 40 watt / m3.
2. För hörnrummen ökar den med 1,2 gånger, för extrema våningar - med 1,3, för privata hus - med 1,5.
3. Fönstret lägger till 100 watt till rummets behov av värme, dörren till gatan - 200.
4. En regional koefficient införs. Det är lika med

Låt oss ta som ett exempel på egna händer att finna värmebehovet i ett hörnrum som mäter 4x5x3 meter med ett fönster i Anapa.

1. Rummets volym är 4 * 5 * 3 = 60 m3.
2. Det grundläggande behovet av värme uppskattas till 60 * 40 = 2400 watt.
3. Eftersom rummet är vinklat använder vi koefficienten 1,2: 2400 * 1,2 = 2880 watt.
4. Fönstret förvärrar situationen: 2880 + 100 = 2980.
5. Det milda klimatet i Anapa gör egna justeringar: 2980 * 0.8 = 2384 watt.

Schema 3

Båda tidigare system är dåliga eftersom de ignorerar skillnaden mellan olika byggnader vad gäller väggisolering. Under tiden, i ett modernt energieffektivt hus med externisolering och i en tegelverkstad med endelad glasering, kommer värmeförlusten att vara mild, annorlunda.

Radiatorer för industriella lokaler och hus med icke-standardisolering kan beräknas med formeln Q = V * Dt * k / 860, där:

• Q - värmekretsens effekt i kilowatt.
• V - uppvärmd volym.
• Dt är det beräknade temperatur deltaet med gatan.

Observera: Rumstemperaturen är hämtad från sanitära standarder eller tekniska krav. gatan uppskattas av medeltemperaturen för de kallaste 5 dagarna av vintern.

• k är värmeisoleringens koefficient. Var kan man få sina värden?

Låt oss i detta fall också följa beräkningsalgoritmen med ett exempel - vi beräknar värmeffekten som radiatorer i en produktionslokal på 400 kvm med en höjd av 5 meter, en tegelväggtjocklek på 25 cm och en enda glasruta bör ha. Den här bilden är ganska typisk för industriområden.

Låt oss hålla med om att temperaturen på den kallaste femdagarsveckan är -25 grader Celsius.

1. För produktionsbutiker anses den nedre gränsen för tillåten temperatur vara +15 C. Således är Dt = 15 - (-25) = 40.
2. Vi tar värmeisoleringskoefficienten lika med 2,5.
3. Rummets volym är 400 * 5 = 2000 m3.
4. Formeln kommer att ha formen Q = 2000 * 40 * 2,5 / 860 = 232 KW (med avrundning).

Beräkning av värmeanordningar

Ståljärn, aluminium och bimetallbatterier, stålrör, panel- och tallrikar samt konvektorer används ofta i bostadshus för uppvärmning.

Hur bestämmer man värmekraften för varje enhet?

För paneler, konvektorer, icke-separerbara rörformiga batterier och plattor kan du bara fokusera på de egenskaper som tillverkaren tillhandahåller. De finns alltid i den medföljande dokumentationen eller på tillverkarens hemsida.

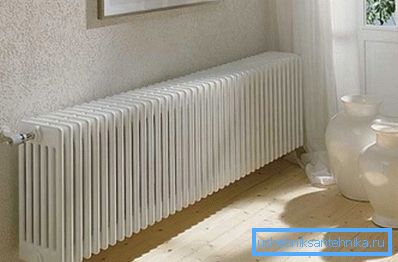

För sektionsbatterier med en standard (500 mm) vertikal storlek kan du fokusera på följande värden för värmeflöde:

• Gjutjärnssektion - 140-160 watt;

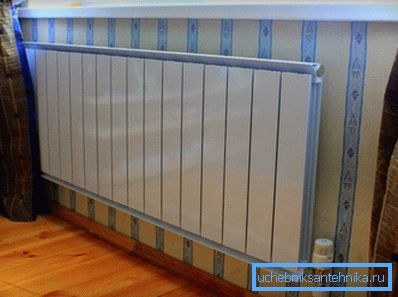

• aluminium - 180-200;

• bimetalliska - 170-190.

En viktig punkt: Den nominella effekten anges för 70-graders skillnad mellan radiatorn och luften i rummet. Om skillnaden är halva så mycket, kommer den specifika värmeöverföringen att minskas med samma mängd.

Så, med en värmekraft på 2,3 kW, bör aluminiumradiatorn (200 W / sektion) ha 2300/200 = 12 (med avrundning) sektioner.

Särskilt fall

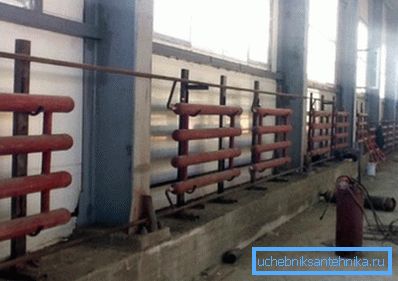

Typiska värmningsradiatorer för industriella lokaler är stålsvetsade registren. Materialets låga pris, i kombination med hög hållfasthet gör dem mycket mer attraktiva än andra lösningar.

Deras kraft kan beräknas med följande algoritm:

• För ett enda horisontellt rör är det lika med Q = 3,14xD * L * 11,63 * Dt, där D är rörets diameter i meter, L är dess längd i meter, Dt är temperatur deltaet mellan rummet och kylvätskan.
• I ett horisontellt register med flera sektioner används faktorn 0,9 för att beräkna sektioner som börjar från den andra.

En tio meter enkel sektionsregistrering med en diameter av 250 mm, då den upphettas med överhettad ånga (20 ° C) och vid en temperatur i verkstaden på 15 ° C, kommer således att ge 3,14 * 0,25 * 10 * 11,63 * (200-15) = 16,889 watt värme.

slutsats

Som du kan se är de tillämpade beräkningssystemen relativt enkla och ganska begripliga även för en person som långt ifrån utformar värmesystem. Ytterligare tematisk information kan som vanligt hittas i videon i den här artikeln. Lycka till!
