Beräkning av radiatorer: bestäm systemets optimala prestanda

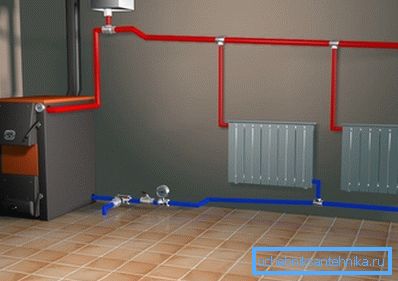

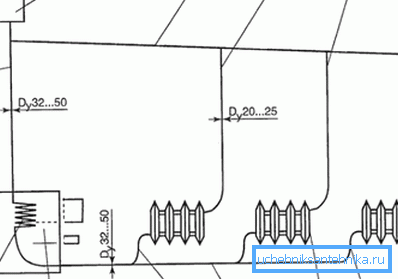

Beräkningen av antalet radiatorer måste utföras i systemets konstruktionsstadium. På så sätt kommer vi att kunna ta reda på i förväg vilken mängd produkter vi behöver köpa och hur man ordnar dem bättre för effektivare uppvärmning.

Rekommendationer om beräkning av värmekretsens parametrar, samt alla nödvändiga uppgifter för detta, presenteras i vår artikel.

Nominell värmeutsläpp av olika radiatorer

Innan vi beräknar antalet radiatorer måste vi bestämma vilken typ av värmeanordningar vi ska använda. Faktum är att olika modeller av värmare har sina egna värmeöverföringsegenskaper, och därför med samma prestandakrav kommer vi att behöva köpa och installera olika mängder av dem.

Information om värmeöverföring anges som regel i produktspecifikationen, så huvudkällan för information kommer att vara anvisningar för en viss batterimodell. Nedan kommer vi dock att tillhandahålla referensdata som gör att du kan utföra minst en ungefärlig beräkning.

Var uppmärksam! Tillsammans med termen "värmeöverföring" i dokumenten ger ofta definitionen av "kraft" eller "värmeflöde". Dessa termer betyder ungefär samma sak, så du kan enkelt använda de siffror som tillverkaren tillhandahållit för beräkningar.

Värmebatteriets prestanda beror främst på materialet från vilket det tillverkas:

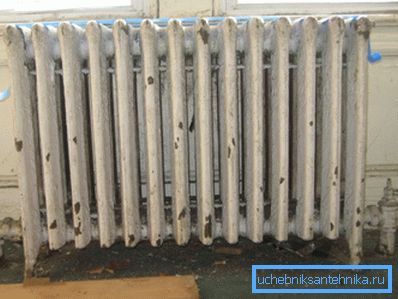

• Piggstrålarna i denna parameter är uppenbara utomstående. Således är den nominella värmeöverföringshastigheten av en sektion av MC140-modellen ungefär 180 W, men de reella siffrorna överstiger sällan 60-70 W. Detta beror på det faktum att istället för den nominella 90 ⁰C i rör vatten värmer sällan upp över 80 ⁰C, så att beräkningen av gjutjärnstrålarna ska utföras med god marginal.

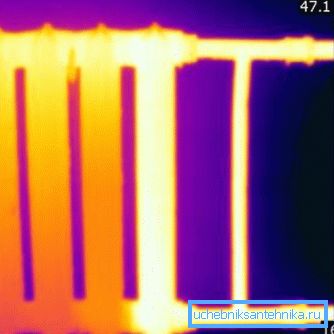

• Stål radiatorer kännetecknas av värden från 170 till 190 W per sektion. Det bör noteras att dessa typer av radiatorer värmeförlust vid upphettning är själva ytan av batteriet inte lika stor som i gjutjärn. Men samtidigt sänker vattnets temperatur i rören till 70 ⁰Med (inte ovanligt) kraft minskar väldigt mycket.

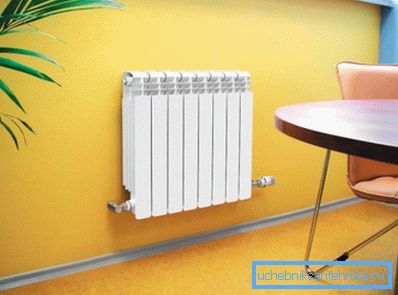

• Aluminium radiatorer visar ganska bra värmeöverföringsprestanda - från 200 till 220 W / sektion. Om det inte var för det höga priset och risken för korrosion i kontakt med förorenat vatten skulle de säkert kunna rekommenderas som en idealisk lösning.

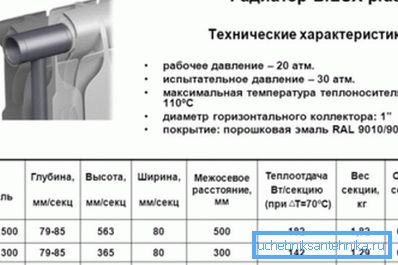

• Beräkningen av effekten av radiatorer monterade med hjälp av bimetallteknik (stålrör med aluminiumsvärmare) är vanligtvis baserad på värden som liknar aluminiumsmodeller. I genomsnitt varierar prestandan från 150 till 200 W, vilket är tillräckligt för högkvalitativ uppvärmning.

Var uppmärksam! Ibland, istället för watt, anges produktegenskaper i kalorier per timme. Att översätta värdena är ganska enkelt: 1 W = 860 cal / h.

Att veta hur mycket värme radiatordelen avger, beräkningen av värmebatteriets effekt kan utföras utan svårigheter.

Bestämning av antal batterier

Beräkning av nödvändig effekt

Frågan om hur man beräknar värmebatteriet för ett visst hus eller lägenhet ligger på den minsta effekt som krävs för uppvärmning av rummet. Om det finns för många batterier, kommer vi att betala för värme, och om det finns brist på radiatorer, kommer vi inte att kunna uppnå en behaglig temperatur. Därför måste vi hitta mellanslag med egna händer. Detta kan göras på två sätt.

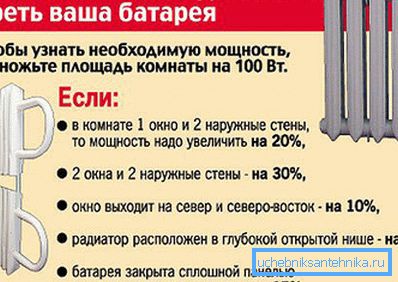

Den första beräkningsmetoden är extremt enkel och bygger på en analys av rummets totala yta:

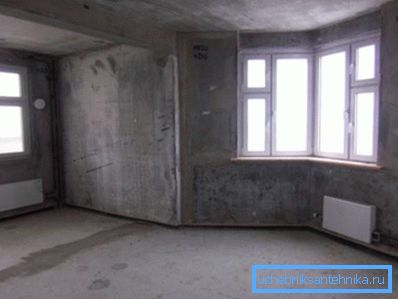

• Om det finns ett fönster och en yttervägg i det rum där beräkningen utförs, så för varje 10 m² behöver 1 kW batterikapacitet.
• Om det finns två eller flera fönster eller två ytterväggar, minskar kapaciteten till 1,3 kW för varje 10 kvadratmeter.

Var uppmärksam! Alla fraktionsvärden som erhållits under beräkningarna avrundas. Så vi får den nödvändiga kraftreserven, som kommer att vara mycket användbar, antingen i extrem kyla eller när kylvätsketemperaturen minskar.

Den andra metoden är mer exakt.

Beräkningen utförs med formeln W = S * h * 41, där:

• W - Minsta värmeavledning av batterier.
• S är området i rummet.
• h - takhöjd.
• 41 - omvandlingsfaktorn i watt.

Beräkningen av sektionerna av radiatorer för ett visst exempel kommer att ges i nästa avsnitt.

Beräkningsexempel

Så, för att underlätta för oss att förstå alla nyanser, låt oss beräkna hur många radiatorer som behöver installeras för uppvärmning av ett villkorligt rum 5,5 m långt, 4 m bredt, med en takhöjd på 2,75 m.

Ersätt dessa siffror i formeln och vi får:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (som vi kommer ihåg, avrundning sker i en större riktning).

Nu beräknar vi antalet radiatorsektioner för olika metaller:

• Gjutjärnsbatterier: 2500/120 = 20.8. Runda upp till 21.

Var uppmärksam! För beräkningen tar vi medelvärdet 120 W per sektion för att kompensera för förluster på grund av en minskning av kylvätsketemperaturen. På samma sätt underskattar vi någonsin de nominella värdena för stål- och aluminiumbatterier.

• Stål: 2500/160 = 15,6. För lager tar vi 16.
• Aluminium och bimetall: 2500/190 = 13,1. 14 kanter ska räcka till.

Det är också värt att notera att vissa modeller av stål, aluminium och bimetalliska radiatorer produceras i form av monoblocks, d.v.s. inte genom en samling enskilda kanter, utan genom en helhetlig konstruktion. I det här fallet bör beräkningen innehålla information om hela enhetens prestanda och beräkna det önskade antalet sådana delar.

slutsats

Efter att ha gjort beräkningen av värmebatteriet enligt alla regler garanterar vi att det system som utrustats av oss kommer att kunna säkerställa underhållet av det optimala mikroklimatet i det valda rummet. I det här fallet kommer det inte att finnas någon överflödig värme, vilket leder till onödigt avfall eller bristen. Videon som bifogas artikeln kommer att hjälpa nybörjare att förstå mer ingående de invecklade frågorna.
