Beräkning av gcal för uppvärmning: mätmetoder och formler

Vad är den här enheten - gigakaloriya? Hur är det relaterat till de vanligare kilowatt-timmarna av värmeenergi? Vilka data behövs för att beräkna värmen från rummet i gigcaloria? Slutligen, vilka formler används för att beräkna? Låt oss försöka svara på dessa frågor.

Vad är det

Vi börjar med en relaterad definition. Kalorier är den mängd energi som behövs för att värma 1 gram vatten per grad Celsius vid atmosfärstryck.

Eftersom jämfört med kostnaden för värme för uppvärmning av ett rum är en kalori en löjligt liten mängd, i beräkningar används vanligen en gigacalorie (Gcal), som är lika med en miljard (10 ^ 9) kalorier.

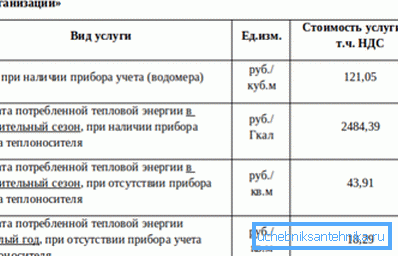

Användningen av detta speciella värde fastställs i Reglerna för redovisning av värmeenergi och kylvätska, utfärdat av Ryska Federations ministerium för bränsle och energi år 1995.

Referens: Den genomsnittliga standardförbrukningen av värme i Ryssland är 0,0342 gigacalorie per kvadratmeter av det totala arealområdet per månad. Standarder för olika regioner skiljer sig beroende på klimatzonen och bestäms av lokala lagstiftande organ.

Vad är Gcal i uppvärmning i mer kända för oss värderingar?

• En gigacalorie räcker till att värma 1000 ton vatten en grad.
• Det motsvarar 1162.2222 kilowatt-timmar.

Varför behöver du det

Lägenhet byggnader

Allting är mycket enkelt: gigacalories används i beräkningar för värme. Att veta hur mycket värmeenergi som finns kvar i byggnaden kan konsumenten faktureras ganska konkret. För jämförelse - när centralvärme fungerar utan meter, utfärdas en faktura för området för det uppvärmda rummet.

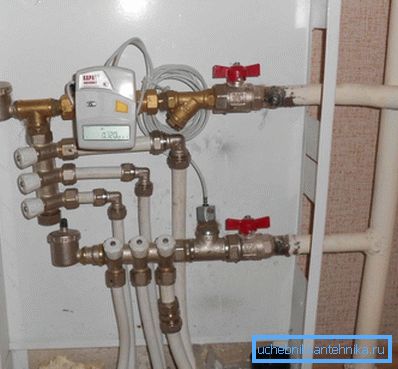

Närvaron av en värmemätare innebär horisontell sekventiell eller kollektoranslutning av värmepanna: Lägena av till- och returledningar installeras i lägenheten; Konfigurationen av lägesystemet bestäms av ägaren. Detta system är typiskt för nya byggnader och möjliggör bland annat flexibel kontroll över värmeförbrukningen, mellan komfort och ekonomi.

Hur är justeringen?

• Throttling själva värmare. Gashålet gör att du kan begränsa radiatorens patency, minska temperaturen och därmed kostnaden för värme.
• Installera en vanlig termostat på returledningen. Kylvätskeflödet bestäms av temperaturen i rummet: det ökar när luften svalnar och minskar vid uppvärmning.

Privata hus

Ägaren till stugan är primärt intresserad av priset på ett gigacalori av värme som erhållits från olika källor. Vi kommer att tillåta oss att ge approximativa värden för Novosibirskregionen för tariffer och priser för 2013.

Som jämförelse: den centrala uppvärmningen vid tidpunkten för insamling av statistiska data kostade 1467 rubel per gigakaloriya.

räknare

Vilka data behövs för värmebehandling?

Det är lätt att gissa:

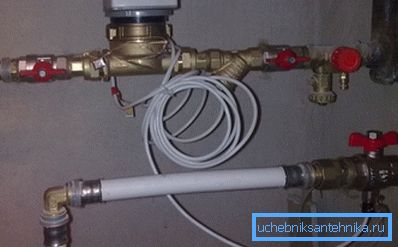

1. Kylvätskeflöde genom värmeanordningar.
2. Dess temperatur vid ingången och utgången från motsvarande del av kretsen.

Två typer av mätare används för att mäta flödet.

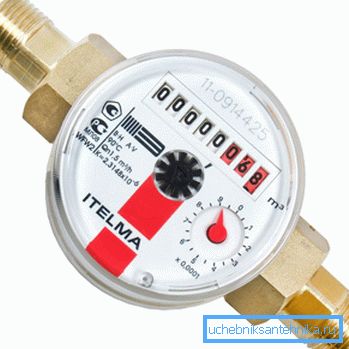

Impellerräknare

Mätare avsedda för uppvärmning och varmvatten skiljer sig från de som används i kallt vatten endast av impellermaterialet: det är mer motståndskraftigt mot höga temperaturer.

Mekanismen i sig är densamma:

• Kylvätskans flöde orsakar att pumphjulet roterar.
• Den överför rotationen till redovisningsmekanismen utan direkt växelverkan med hjälp av en permanentmagnet.

Trots designens enkelhet har mätarna ett ganska lågt utlösande tröskelvärde och är väl skyddade mot data bedrägerier: vilket försök att sakta pumphjulet med ett externt magnetfält vilar mot antimagnetiska skärmens mekanism.

Räknare med differentialrecorder

Anordningen av den andra typen av mätare är baserad på Bernoullis lag, som säger att det statiska trycket i ett fluidum eller gasflöde är omvänd proportionellt mot dess hastighet.

Hur använder man denna hydrodynamikfunktion för att beräkna flödet av kylvätska? Det räcker att blockera sin väg med en kvarhållningsbricka. Tryckfallet på tvättmaskinen kommer att vara direkt proportionellt mot flödeshastigheten genom den. Genom att registrera trycket med ett par sensorer är det enkelt att beräkna flödeshastigheten i realtid.

Nyfiken: Mätarenheten innebär att elektroniken finns i den. De flesta modellerna av mätare av denna typ ger inte bara rå data - vattenförbrukning och temperatur - men beräknar också den faktiska användningen av värme. Kontrollmodulen hos sådana enheter har en port för anslutning till en dator och kan omkonfigureras med egna händer under det ändrade beräkningsskedet.

Och vad händer om det inte handlar om en sluten värmekrets, men om ett öppet system med möjlighet att välja varmvatten? Hur man registrerar flödet av varmt vatten?

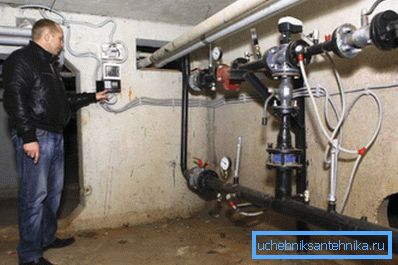

Lösningen är uppenbar: i detta fall placeras kvarhållande brickor och tryckgivare på både värmeförsörjnings- och returrör. Skillnaden mellan flödet av kylvätska mellan trådarna och kommer att indikera mängden varmvatten som har använts för hushållen.

formeln

Hur man beräknar Gcal för uppvärmning i närvaro av räknare på båda linjerna för en öppen (med varmvattenberedning) eller ett slutet (utan varmvattenförsörjning) system?

Beräkningsformeln är Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

I det:

• Q - den önskade mängden termisk energi i gigacalories.
• V1 och V2 - kylvätska strömmar genom flödet och returflödet i ton.

Användbar: räknare av uppenbara skäl, visa förbrukning i kubikmeter, och inte i ton. Den faktiska massan av en kubikmeter varmt processvatten är något annorlunda än ett ton; men skillnaden på grund av mätfel är försumbar, så du kan säkert använda mätvärdena i kubikmeter.

• T1-temperatur vid inloppet till kretsen (flöde).
• T2 - temperatur vid kretsens utlopp (retur).
• T är temperaturen på kallt vatten som matar vägen för att kompensera för förluster. Under uppvärmningssäsongen antas det vara +5 С, lågsäsong - +15 С.
• Divisionen med 1000 är nödvändig just för att få resultatet inte i mega-, men i gigacalories. Annars måste vi räkna om vattenförbrukningen i tusentals ton.

Så vid flödeshastigheten hos mätaren vid en tillförsel av 52 m3 kommer returflödet på 44 m3, flödet av temperaturen 95 C och returflödet 70 C i huset att förbli (52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Gcal av värme.

Obs: vattenförbrukningen debiteras separat. Vi betraktar bara konsumtionen av värmeenergi.

Vad är beräkningsanvisningarna, om du bara har en räknare - på planen? Naturligtvis är det underförstått att vi pratar om ett slutet system (utan vatten).

Beräkningsformeln är Q = V * (T1-T) / 1000.

Till exempel, med en vattenflödeshastighet på 52 m3 och en kylvätsketemperatur på 95 ° C, kommer 52 * (95-5) / 1000 = 4,68 gigakaler att förbli i lägenheten i lägenheten. Som du lätt kan se är ett sådant räkningssystem mycket mindre fördelaktigt för konsumenten.

slutsats

Vi hoppas att informationen som erbjuds till läsaren hjälper honom att spara på uppvärmning. Som alltid finns ytterligare tematiska material i den bifogade videon. Lycka till!
