Denna artikel handlar om hur man beräknar expansionstanken för uppvärmning i ditt privata hem. Vi presenterar nödvändiga formler för beräkningarna och några ytterligare data som läsaren kan behöva. Så gå.

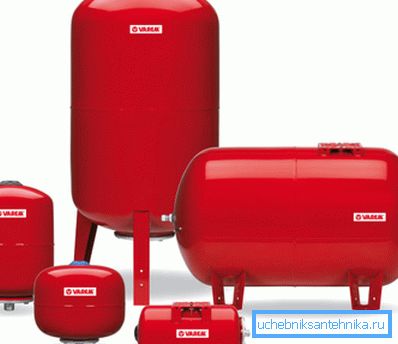

Tankanordning

Innan vi går vidare till beräkningarna är det värt att förstå en subtilitet. Den totala volymen av expansionstanken och expansion av kylvätskan är två värden som är inbördes förbundna men inte alls lika med varandra.

Detta följer direkt av driften av enheten som vi undersöker:

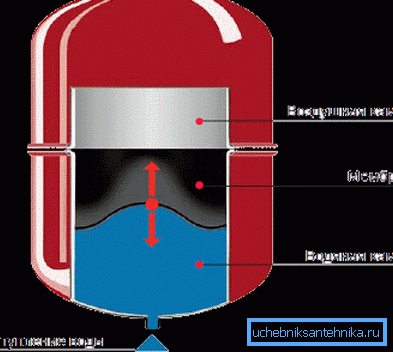

• Dess kapacitet är uppdelad i två delar av en elastisk gummimembran.. En del av tanken är utformad att fyllas med kylvätska, medan den andra är fylld med luft med lite övertryck.
• Den del av behållaren som är avsedd för värmebäraren förses med ett grenrör för anslutning till kretsen. Luftkammaren är i sin tur färdig med en bröstvårt som möjliggör att lätta trycket eller öka det med en manuell eller elektrisk pump.

Viktigt: När uppvärmningen startas skapas ett övertryck lika med hydrostatiskt tryck i expansionstankens kammare. Enkelt uttryckt, när höjden på kretsens övre punkt över tankens installationsnivå är fem meter, justeras den till ett tryck på 0,5 kgf / cm2 (ett tryck på 1 kgf / cm2 motsvarar ett huvud på 10 meter).

Således bör volymen som anges av tillverkaren innehålla både det vatten som förskjuts genom termisk expansion och luften, som när överskottspressen sjunker kommer att tvinga tillbaka den i kretsen.

Betalningssystem

enkel

Den enklaste formeln är följande: Expansionsbehållaren är lika med 10% av den totala mängden kylvätska. Om fyllningen av kretsen kräver 600 liter vatten behöver du en 60-liters produkt; om du fyller upp värmen 800 liter - 80 och så vidare.

Liksom alla enkla system har den en stor felmarginal. Kostnaden för ett misstag till den stora sidan är en liten överbetalning för överskridande dimensioner, men om du underskattar resultatet i förhållande till vad du behöver, kommer du att få ett ständigt svar på säkerhetsventilen.

Hur gör man en mer exakt beräkning med egna händer?

exakt

Mer exakt är det värde vi behöver beräknas med formeln V = (Vt x E) / D, där:

• V är önskat värde.
• Vt - Total mängd värme - radiatorer, rör, panna etc.
• E är koefficienten för expansion av kylmediet.
• D är effektivitetskoefficienten för membranexpansionstanken.

För att fortsätta saknar vi tydligt flera referensvärden.

Volym av kylvätska i systemet

Hur kan du ta reda på hela ditt värmesystems kapacitet?

• Fyll det med vatten och töm det helt i en mätbehållare.
• Noterar förändringar i vattenmätarnas avläsningar när man fyller systemet från kallvattenkretsen.
• Kapaciteten hos alla värmeanordningar (data finns i dokumentationen för dem) och alla rörledningar (för varje diameter beräknas de med formeln V = Pi * R ^ 2 * H, där Pi = 3.1415, R är hälften av rörets inre diameter och H är dess längd).

• Slutligen kan kapaciteten hos ett balanserat värmesystem uppskattas med en hastighet av 15 liter per kilowatt värmeproduktion från pannan. Således är en 24 kW-panna vanligtvis ansluten till en krets fylld med 24x15 = 360 liter vatten.

Expansionsförhållande

I de flesta fall används vanligt vatten som kylvätska. Här är dess expansionskoefficient för olika temperaturer under uppvärmning från ett startvärde på +10 ° C.

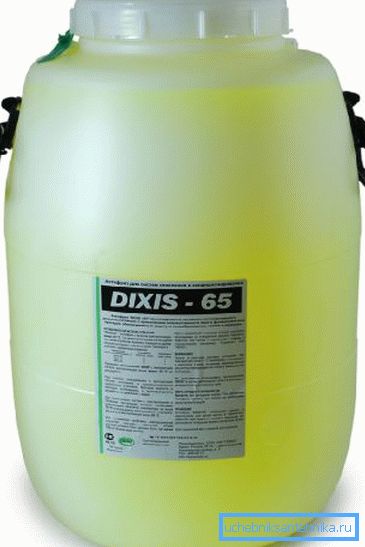

Obs: tillsatsen av frostskyddsmedel - eten eller propylenglykol ökar termisk expansion, men inte så mycket. Med en delta-temperatur på 100 grader och en glykolhalt i kylmediet lika med 30% ökar expansionen med endast 0,45%.

Tank effektivitetsförhållande

Instruktioner för att beräkna värdet på tankens effektivitet är också ganska enkla.

Här använder vi formeln av formen D = (PV - PS) / (PV + 1). I det:

• D är den nödvändiga koefficienten;
• Pv är det maximala arbetstrycket (det där säkerhetsventilen har utlöst).
• Ps - tank laddningstryck. Det, som vi hittat tidigare, motsvarar det hydrostatiska trycket i värmekretsen.

Beräkningsexempel

Låt oss utföra beräkningen för det mer exakta systemet för följande villkor:

• Vi måste värma ett hus med två våningar, toppen av värmesystemet, som stiger över expansionstanken på 5 meter.
• Den totala ytan av huset med standardisolering är 240 meter. Låt oss uppskatta behovet av värmekälla med hjälp av den enklaste formeln: 240/10 = 24 KW.
• Den maximala uppvärmningen av vatten som används som kylvätska, vi tar lika med 80 grader.

Alltså:

1. Det normala maximala arbetstrycket för autonoma system är 2,5 kgf / cm2.
2. 5 meter konturhöjd ger oss ett hydrostatiskt tryck på 0,5 kgf / cm2.
3. Tankens effektivitetsförhållande är (2,5 - 0,5) / (2,5 + 1) = 0,57.

1. Expansionsfaktorn vid upphettning vid 80 grader kan tas lika med 0,036 (enligt tabellen motsvarar den 3,58%).
2. Kretsens totala volym, beräknad med pannkraften, antas vara 24 x 15 = 360 liter.

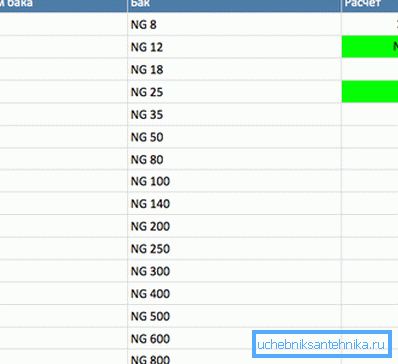

3. Så är tankens minsta volym lika med (360 x 0,036) / 0,57 = 22,7 liter (avrundad till närmsta standardvärde - 24-25 liter).

Det är lätt att se att ett mer komplicerat beräkningsschema i detta fall hjälpt oss att spara relativt enklare 11-12 liter kapacitet.

slutsats

Oavsett om du spenderar tid på en exakt beräkning eller använder ett enkelt schema - läsaren måste själv bestämma sig. Som alltid kommer den bifogade videon att ge sin uppmärksamhet åt ytterligare tematisk information.

Lycka till!
