Beräkning av bimetalliska radiatorer för areal, volym och

Vad är beräkningen av bimetalliska radiatorer på bostadsområdet? Hur man beräknar antalet sektioner som krävs för att värma ett hus eller lägenhet med en icke-standard takhöjd? I vår artikel kommer vi att försöka hitta svar på dessa och några andra frågor.

Beräkningsnivåer

Beräkningen av delar av bimetalliska radiatorer av uppvärmning består av två steg:

1. Uppskattning av behovet av värmekapacitet;

Obs! Enligt område kan den endast beräknas med en standard (motsvarande SNiP) isolering av byggnadskuvert och en standardhöjd på 2,5 meter. I andra fall är avvecklingssystemet väsentligt komplicerat.

1. Omräkning av termisk effekt i antal sektioner med hänsyn till värmeflödet motsvarande en sektion.

Värmeflöde till sektionen

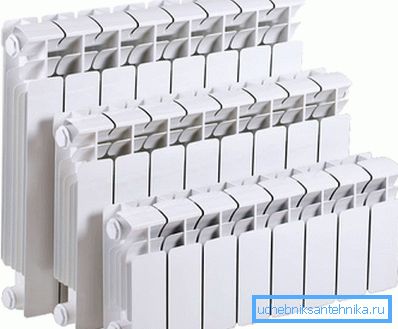

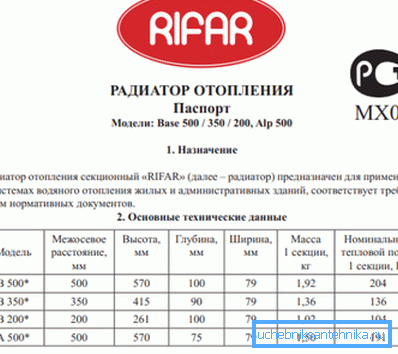

Låt oss börja med en enklare uppgift. Beräkningen av den bimetalliska radiatorsektionen innebär behovet av referensdata - värmeflöde för en sektion. Här är dess beräknade värden för olika storlekar av värmeanordningar:

Men som vanligt i sådana fall är tricket i detaljerna.

• Tillverkare rapporterar värmeflödesvärdet för kylvätsketemperaturen vid 90 ° C vid en temperatur i ett uppvärmt rum på +20 ° C (Dt = 70 ° C). Kostnaden för att sänka kylvattnets temperatur till +55 C (Dt = 55 C) är en dubbelt fall i strömavsnittet.

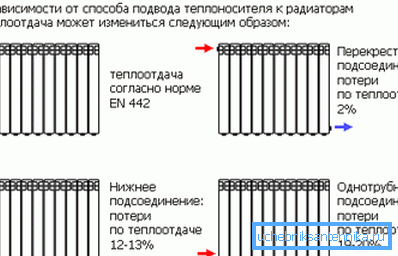

• Vid sidokoppling av radiatorn och dess avsevärda längd minskar effekten hos ändsektionerna (efter 10: e) med 10-40%;
• Att ansluta från botten till botten gör att strömmen sänks med 10-13%, men garanterar enhetlig uppvärmning över hela längden.
• Diagonal anslutning vid vilken som helst längd av batteriet ger värmeöverföring 2-3% under nominell;

• Siltning av ändsektionerna under flera år kommer igen att minska sin värmeöverföring med 1,2-1,5 gånger;
• Slutligen kommer installationen av en värmare i en nisch eller låda också att ha en skadlig effekt på värmeeffektiviteten.

Tips: Effektberäkning görs bäst med en säkerhetsfaktor på 1,2. Överdriven effekt kan minskas genom att strypa enheten med en konventil eller ett termiskt huvud.

system

Enkel arealberäkning

Beräkningen av området med bimetalliska radiatorer är extremt enkel:

1. Per 1 m2 uppvärmd utrymme i projektet lagt värmekraft på 100 watt;

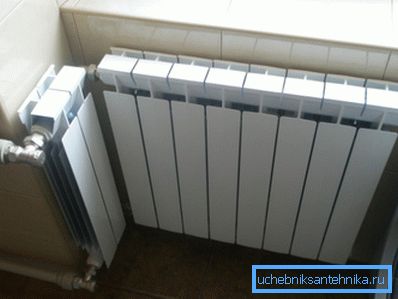

2. För kalla och varma regioner i landet används korrigeringsfaktorn (från 0,7 för Krasnodar-territoriet till 2,0 för Chukotka och Yakutia). Så, för ett 15 meter stort rum i Khabarovsk-territoriet (en regional koefficient på 1,6) behöver du 15 * 100 * 1,6 = 2400 watt värme. Med en effekt på 180 watt kommer deras minsta mängd att vara 2400/180 = 14 (med avrundning) bitar.

Nyfiken: En typisk räknare för beräkning av bimetalliska radiatorer av uppvärmning på säljare eller tillverkares webbplatser använder bara en sådan beräkningsalgoritm. Ytterligare faktorer, såsom graden av byggisolering eller takhöjder, beaktas extremt sällan.

Beräkning i volym

Det är uppenbart att med en betydande höjd av taken i lägenheten kommer värmebehovet att öka dramatiskt: Ju större luftvolym, desto mer värmeenergi kommer att krävas för att värma den till en temperatur som uppfyller sanitära standarder.

För rum med icke-standardhöjd användes ofta lite justerade instruktioner, med hänsyn till ett antal ytterligare faktorer:

• På 1 m3 av volymen i projektet läggs 40 W termisk effekt;
• För hörn- och främre lägenheter i en bostadsbyggnad används en ändringsfaktor på 1,2, för extrema våningar, 1,3;
• Ytterligare 100 watt läggs till i varje fönster;

• Den regionala koefficienten (0,7 - 2,0) beaktas också.

Låt oss göra det med egna händer för att beräkna behovet av värme i ett rum med ett fönster som ligger mitt i en lägenhetsbyggnad i staden Yalta (Krim) med sina dimensioner på 4,6 x 5,7 meter och en takhöjd på 4,5 meter.

1. Rummets volym kommer att vara 4,6 * 5,7 * 4,5 = 118 m3;
2. Den regionala koefficienten för Yalta (den genomsnittliga januari temperaturen är +4 C) är 0,7; Det finns inga andra korrigeringsfaktorer.
3. Behovet av värme kommer att vara (118 * 40 + 100) * 0,7 = 3374 watt;
4. Beräkningen av antalet sektioner av bimetalliska radiatorer av uppvärmning kommer att ge oss vid en del av 180 watt värdet 19.

Påminnelse: Med en sådan värmepanna längd är den ansluten från botten till botten eller diagonalt.

Beräkning i volym för icke-standardvärme

Det mest universella systemet, som tar hänsyn till rummets volym, temperaturskillnaden med gatan och den integrerade koefficienten för byggisolering: Q = V * Dt * k / 860.

Med detta:

• Kraft Q vi kommer i kilowatt;
• Som Dt används skillnaden mellan den genomsnittliga interna temperaturen (för en bostad - den hygieniska normen av temperaturen) och det minsta lägsta av den kallaste månadens vinter;

• k tas från följande tabell:

Låt oss än en gång beräkna behovet av värme för vårt rum i Jalta, men nu med några nya inledande:

• Byggnaden är inte isolerad från utsidan och är gjord av tegelsten. Masonry tjocklek - 500 mm. Dubbelglasfönster;

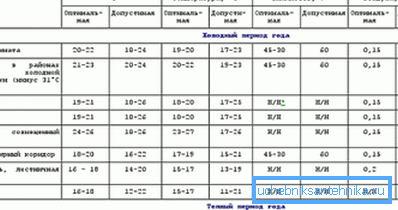

• Med en sanitär norm för vintertemperaturen i ett bostadsområde på +18 C är medeltalet januari i Yalta -3 C.

Vi går vidare till beräkningarna.

• Vi har redan beräknat volymen av lokalerna tidigare - 118 m3;
• Dt är lika med skillnaden mellan + 18C och -3C - 21 grader;
• Vi tar isoleringskoefficienten lika med 1,1;
• Beräkningen som helhet kommer att ha formen Q = 118 * 21 * 1.1 / 860 = 3.16 kW, eller 3160/180 = 18 sektioner.

slutsats

Som du kan se är de tillämpade beräkningssystemen för uppvärmningsanordningar ganska olika och förutsägbart ger viss variation i resultat. Läs mer om hur man beräknar bimetalliska radiatorer, hjälp video i den här artikeln. Lycka till!
