Beräknad utomhustemperatur för uppvärmningsdesign och

Vad bestämmer temperaturen hos radiatorerna i en stadslägenhet? Göra GOST eller SNiP reglera det? Hur är värmesystemets temperaturschema relaterat till klimatzonen? Låt oss försöka svara på dessa frågor.

Designluftens temperatur

Konceptet för värmeperiodens temperatur är inte bara relaterat till temperaturschema. De definierar kraven på värmeisolering av en byggnad, dess storlek och värmeflöde från värmeanordningar placerade i bostäder och andra lokaler, glas och kvaliteten på försegling av ingångar.

Så vad är det här begreppet? Detta är bara genomsnittstemperaturen för de kallaste fem dagarna under de senaste 50 åren, där driften av värmesystemet ska ge bekväma förhållanden inuti byggnaderna.

Dessa villkor beskrivs i Ryska federationens resolution den 23 maj 2006. Reglerna för tillhandahållande av offentliga tjänster till medborgarna

• I vardagsrummen i mitten av huset borde temperaturen inte ligga under +18 C; i hörnet - +20 C.

Nuance: Vid en konstruktionstemperatur under -31 C ökar dessa värden till +20 respektive +22 grader.

• Badrummet ska vara minst +16 grader, i badrummet - +25.

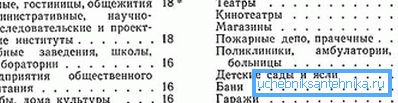

För offentliga institutioner finns rekommendationer i SNiP 41-01-2003 och avdelningsstandarder. Så i klassrummen bör det vara minst +21 C, och i livsmedelsbutiker - +12 C; På sjukhuset är den rekommenderade temperaturen efter otoplasti +22, och vid avvikelser vid operationen av sköldkörteln - +15.

Låt oss gå tillbaka, dock lite tillbaka. Var får designern den beräknade lufttemperaturen för en viss stad?

All nödvändig information finns i SNiP 23-01-99 Building Climatology. Det är nyfiket att dokumentet som utfärdats 8 år efter det att EU-dokumentet kollapser nämner alla de viktigaste bosättningarna i de tidigare sovjetrepublikerna.

Temperaturdiagram

Vad borde vara värmeelementets temperatur i lägenheten, så att de beskrivna förhållandena kan ställas?

Det bestämmer den genomsnittliga dagliga lufttemperaturen utanför.

Beroende är beroende av två temperaturgrafer:

• För värmehuvudet vid utloppet från kraftvärmepannan eller pannhuset är temperaturen på till- och returledningarna inom 150/70 C.
• I ett internt system bör temperaturregimen för uppvärmning ligga inom värdena 95/70 grader i ett tvårörsystem (det vill säga i nästan alla bostadshus) och 105/70 i enrörs uppvärmningssystem av byggnader.

Observera: i förskolainstitutioner kan maximal vattentemperatur i värmesystemet inte överstiga +37 C. Det är för att kompensera för detta låga värde att radiatorer i grupper vanligtvis har mycket imponerande dimensioner.

Varför är uppvärmningstemperaturen i lägenheten så annorlunda än parametrarna på rutten? För att svara på denna fråga är det nödvändigt att kortfattat förklara principen för driften av hissnavet (husets termiska punkt).

Kraven på värmesystemet exkluderar varandra på något sätt. Å ena sidan, desto mindre blir temperaturvariationen mellan flödet och returflödet ju ju mer batterierna i huset kommer att värmas upp och ju högre effektiviteten hos slutvärmare kommer att vara. Om så är fallet - är det uppenbart att cirkulationshastigheten i systemet ska vara ganska hög.

Överhettning av returlinjen är dock extremt oönskade för kraftvärme: på grund av vissa tekniska begränsningar måste vattnet innan det startar på en ny cykel först kylas till samma 70 C.

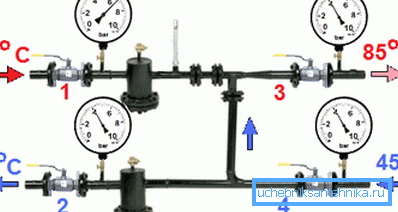

Hissens anordning undviker ganska motsägelsefullt: En del av vattnet från returledningen är dras in i den upprepade cirkulationscykeln. Som ett resultat, när det matas vid inloppsventilerna 140 ° C till huset (direkt till radiatorerna), är det bara 90-95 grader.

På ett modernt värmesystem i en lägenhetsbyggnad är det användbart att känna till några fler saker.

• När strömningstemperaturen på motorvägen är upp till 90 grader, måste varmvattensystemet matas från matningsröret. när detta värde överskrids - från baksidan. Om omkopplaren inte händer kan det visa sig vara lika mycket i varmtvattensystemet som på den direkta värmekabeln. Vilka konsekvenser detta kommer att ha för flexibla anslutningar och gummipackningar är inte svårt att gissa.
• I kritiska situationer kan även temperaturen i värmesystemet själv överskridas. Till exempel, med massklagomål på kyla i lägenheterna, övas arbetet med en hiss utan munstycke, med en dämpad kvävning.

justering

Hur styrs uppvärmningstemperaturen i DH-system efter inloppsventilerna?

hiss

Normalt kan värmningstemperaturen i systemet ändras endast på ett sätt - genom att byta diametern på munstycket. Alla ändringar ska samordnas med företrädare för organisationen - leverantör av värme (kommunala värmenät); beslut om huruvida man ska bryta munstycket eller borra ut det görs på grundval av mätningar av temperatur och tryck i hissaggregatet och i värmebrunnar.

Demontera munstycket och ändra storleken tar inte mer än en halvtimme och kräver full drift av ventiler i aggregatet. Det är egentligen tillräckligt att blockera alla ventiler i cirkeln (inlopp, varmvattenförsörjning, husbrun) och demontera alla tre flänsarna på hissen. Det borrade eller bryggda munstycket är monterat i omvänd ordning.

Tips: Nya paronitiska packningar för rörflänsar finns i lagerhusbyggnader, tyvärr sällan. Vid demontering av hissen eller byte av ventilerna med egna händer, kan enkla instruktioner hjälpa till: packningen skärs från bilkammaren.

Det är värt att nämna några sätt att temperaturen på värmen kan regleras - vatten i rören och följaktligen radiatorer.

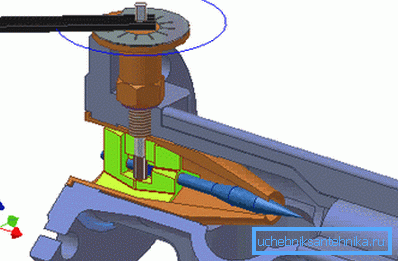

• Istället för ett konventionellt munstycke med konstant diameter kan en justerbar hiss användas. En enkel justering av bandbredden gör det möjligt att flexibelt anpassa temperaturen på blandningen och returflödet.

• För att minska returledningens temperatur kan du minska tryckfallet över hissen. Detta görs genom en inmatningsventil.

Hur exakt?

• Varmvatten växlar till rak linje.

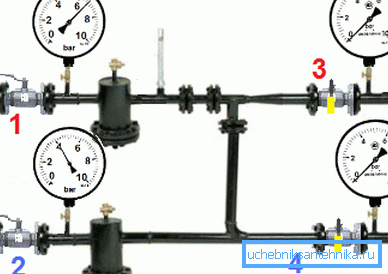

• Trycket på matarledningen till hissen mäts. Mätaren skruvas sedan in i returröret när som helst.
• Inloppsventilen stängs helt och öppnas långsamt tills tryckskillnaden mellan till- och returledningarna minskar med 0,2 kgf / cm2 från originalet. Vid behov upprepas upprepade temperaturmätningar och en ytterligare minskning av differenstrycket på manometern varannan dag med samma steg.

Observera: Om du helt enkelt helt stänger en helt öppen ventil, kan kinderna hålla sig i stammen och falla in i arbetsläget senare. Som ett resultat kommer returlinjen att vara helt stängd. Prisstopp cirkulation i uppvärmningssäsongen - garanterad avfrostning av åtkomstuppvärmning.

lägenhet

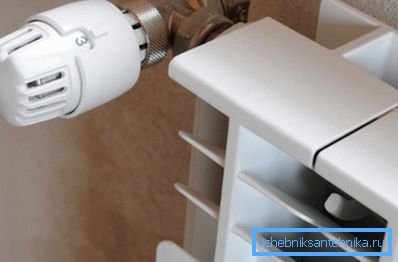

Hur regleras vattnets temperatur i uppvärmningsrören i en separat lägenhet? Av uppenbara skäl kan den endast minskas med gasventiler. För detta ändamål installeras ett choke eller termostathuvud vid utloppet på varje värmeanordning, som reglerar sin egen permeabilitet beroende på rumstemperaturen.

I extrema fall kan kylvätskans temperatur i värmesystemet också regleras med en kulventil; Emellertid gör dess känslighet för hävarmens läge att justeringen är ganska obekvämt.

Vad ska man göra om värmeffekten från värmaren är otillräcklig?

Här är de åtgärder som kan öka den.

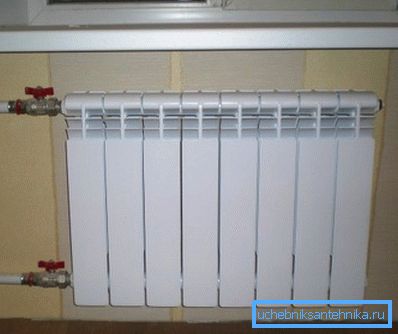

• Att helt enkelt lägga till nya sektioner från den främre änden av fodret ökar värmeflödet från radiatorn olinjärt, men ganska märkbart. Varför olinjär? Ja, eftersom batteriluckan alltid blir kallare än dess anslutningar.
• Bygeln mellan matningsledningarna, försedd med en ventil, kan öka flödet av kylmedel genom sektionerna när den är stängd. Därför kommer enheten att ge mer värme. Men du borde inte helt sylt på bygeln: utan att justera temperaturen på radiatorer med chokes kommer att leda till ganska obehaglig kommunikation med frysande grannar.
• Ledningar kan anslutas till radiatorn, inte bara aggregatet utan även botten. Då kyler kylmediet jämnt genom alla sektioner, vilket också ökar temperaturen i lägenheten.

• Slutligen glöm inte att tvätta. Utloppet av vatten genom spolventilen och slangen i avloppssystemet tar bort ackumulerat slam och sand från batteriet, vilket återställer cirkulationen genom volymen.

Förresten: radiatorer med bottenanslutning behöver inte spola. Precis eftersom kylvätskan jämnt rör sig längs hela längden på den nedre grenröret.

Varmt golv

Hur ansluts lågtemperaturvärme till DH-systemet? Faktum är att temperaturen över + 45 ° C för ett varmt golv är kategoriskt oacceptabelt.

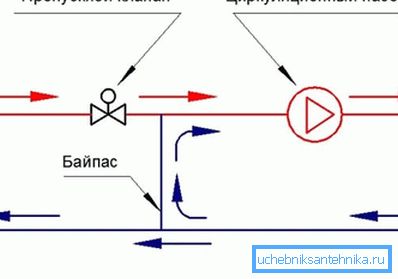

Hur lågtemperaturvärmesystem stämmer överensstämmer med DH, ligner levande hissens princip. En del av kylvätskan är inblandad i återcirkulationen, som tillhandahålls av en lågpump. Temperaturjustering utförs av en tvåvägsventil med ett termiskt huvud.

slutsats

Vi hoppas att vi lyckades tillfredsställa läsarens nyfikenhet genom att introducera honom till vissa aspekter av driften av värmesystem. Som alltid kommer den bifogade videon att erbjuda ytterligare information. Lycka till!
