Axonometri av värmesystemet: bekantskap med terminologin och

Vad är det - axonometri av uppvärmning? I det här materialet måste vi återvända till skolan och återigen bekanta oss med det glömda begreppet. Dessutom kommer vi att försöka ta reda på vilka regler som ska följas av upprättandet av axonometriska diagram för värmesystem.

definition

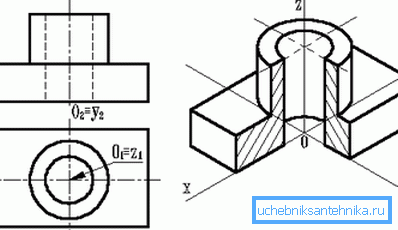

Termen axonometri kommer från Grekland och kommer från två ord: axel och mått. Betydelsen av termen ligger i den grafiska bilden av tredimensionella objekt genom att projicera dem på ett plan.

Hur objektet projiceras:

1. Det är fäst vid de tre koordinataxlarna.
2. Det så kallade bildplanet väljs på vilket objektet ska projiceras.

Obs: ingen koordinataxel ska vara parallell med den.

1. Alla punkter på objektet projiceras på planet.

Eftersom bildplanet inte är parallellt med någon av koordinataxlarna, kommer projiceringen längs alla axlarna att ha avvikelser från segmentens reella dimensioner.

Beroende på hur distorsioner fördelas längs axlarna kan axonometri kallas:

• isometrisk. I detta fall är förvrängningen på alla axlar densamma.

• dimetriska. Lika snedvridning längs två axlar.
• trime - alla snedvridningar har olika betydelser.

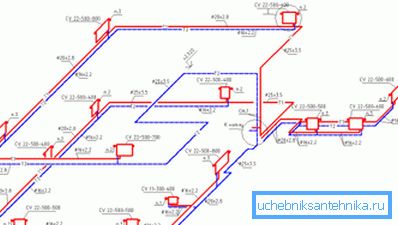

Värmesystemets axonometriska system är bara dess projektion på ett plan som inte är parallellt med väggarna i byggnaden eller dess golv. Projektionen betecknar systemets delar och deras grundläggande parametrar.

Regelverkan

De uttömmande anges i GOST 21.602-2003, som reglerar reglerna för att upprätta dokumentation för byggnadstekniska system (inklusive uppvärmning). Låt oss välja från huvudtexten i dokumentets text som är direkt relaterade till vårt ämne.

Allmänna bestämmelser

Element av värmesystem tilldelas en beteckning bestående av en märkning och ett serienummer inom ramen för detta schema. Vilka beteckningar används?

För lite grafik refererar dokumentet till den relaterade GOST:

• Rörledningar ska betecknas enligt GOST 21.206 - 93.

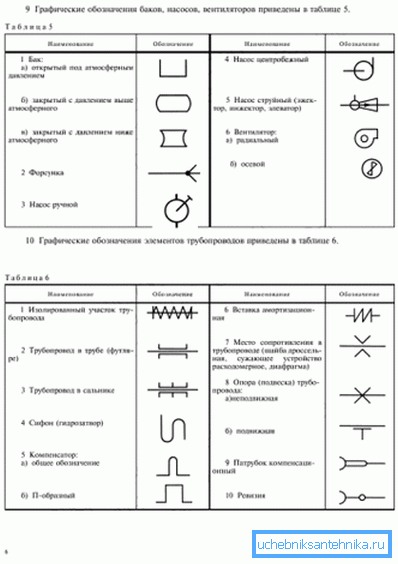

• Beteckningar för kontrollventiler, drosslar, grindventiler, radiatorer etc. finns i GOST 21.205-93.

Dessutom finns bland de allmänna bestämmelserna ett antal ytterligare krav på ritningar.

• Höjningarna anges på elementets förlängningslinjer eller konturer.
• Axonometrisk uppvärmningsplan kan utföras på en skala av 1:50, 1: 100 och 1: 200.

Lista över utrustad utrustning och parametrar

På ordningen från egna händer bör följande anges:

1. Rörledningar med diametrar.
2. Värmeisolering av rörledningssektioner. Hon är avbildad grafiskt.
3. Axelvärdena för alla rörledningar är i förhållande till noll.

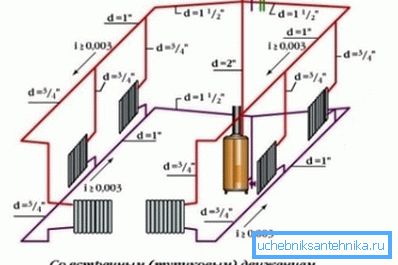

4. Flaskor med tappning (naturligtvis, där de behövs - i gravitationssystem och i hus av övre tappning).

1. Om det finns luckor i flaskans horisontella delar - storlekarna på sektionerna.
2. Stöder, expansionsfogar och suspensioner.

Viktig punkt: I det här fallet levereras bilden med en hylla-borttagning, ovanför vilken indikerar typen av element. Under hyllan måste anges motsvarande element i dokumentet.

1. Avstängningsventiler. Och i detta fall används en takeawayhylla, över vilken förstärkningens typ och diameter (DN) anges. Nedan är beteckningen av elementet i katalogen.
2. Risers och planerare (horisontella sektioner) med skyltar.
3. Radiatorer, konvektorer och andra värmeanordningar.

Det är obligatoriskt att ange deras typ och grundläggande parametrar:

• Antal sektioner av sektionsradiatorn.
• Antalet sektioner (rör) i registret och dess längd.
• Antalet och längden av finnade rör.
• För andra värmeanordningar - deras typ.

1. Anordningar på anläggningar (pannor, ugnar med värmeväxlare, värmepumpar, hissaggregat, cirkulationspumpar för uppvärmning, etc.).
2. Inbyggda enheter (oljekoppar för temperaturreglering och utlopp för montering av reglerventiler som mäter tryck).
3. Själva instrument för mätning av systemparametrar och värmemätning.

Nyfiken: GOST tillåter flerfasade byggnader att göra en detaljerad plan endast för den underjordiska delen av byggnaden. I det här fallet utförs kabeldragningsplanen för stigarna och om nödvändigt kabeldiagrammet för vinden ut separat. Instruktionen är relaterad till den överdrivna komplexiteten hos den axonometriska projektionen av all kommunikation i exempelvis en 16-vånings byggnad.

specifikation

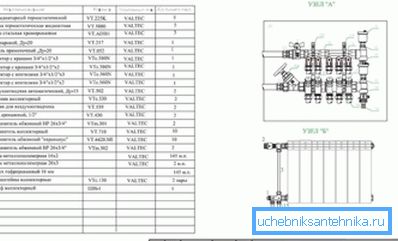

Standarden ställer ut ett antal krav, inte bara för ritningarna själva, men också för deras specifikationer.

De element som anges i specifikationerna ska anges i följande i följande ordning:

1. Värmeutrustning (pannor, radiatorer, etc.).
2. Avstängnings- och reglerventiler (ventiler, grindventiler, chokes, checkventiler).
3. Andra delar av värmesystem (lera avlopp, ventiler).
4. Inbyggda konstruktioner (oljeglas och grenar för reglerventiler).

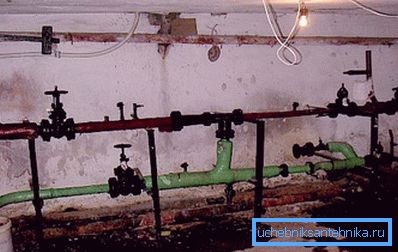

Det är nyfiken: i reala förhållanden är termometrar och manometrar i sig inte installerade i inbyggda strukturer. Priset på enheter är tillräckligt stort; under förutsättningar att inte stänga säkert källare av bostadshus där det är mer rimligt att demontera dem efter mätningarna.

1. Pipelines (bottling, risers, liner).
2. Värmeisolering.

Rörledningar anges i specifikationen för varje diameter (som regel - för att öka fjärrkontrollen). En mängd olika böjningar, flänsar, korsar för svetsning och bultar är inte angivna i specifikationen.

slutsats

Vi hoppas att de rekommendationer och normativa referenser som ges av oss kommer att hjälpa läsaren att utforma och läsa ritningarna (se även artikeln Självflödande uppvärmningssystem: Funktioner hos enheten).

Som alltid kommer den bifogade videon att erbjuda ytterligare information. Lycka till!
