Avfallsolja själv

Många bilägare (särskilt lastbilar) står inför problemet med återvinning av spillolja. Eftersom ämnet är giftigt och förgiftar miljön är det inte så lätt att bli av med gruvdrift. Dessutom kan du få ett verkligt straff från miljöaktivister. Att bränna sådant avfall i specialutrustning till förmån för sig själv är en av de acceptabla utgångarna. Industrin har länge producerat pannor som springer på spillolja. Men de är dyra, och därför söker hantverkare sätt för att bygga en vattenpanna på spilloljan med egna händer.

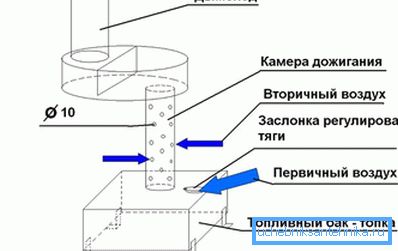

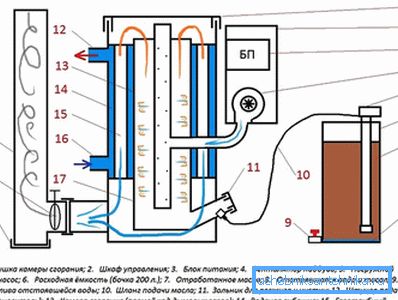

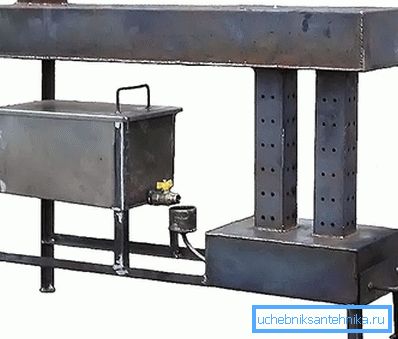

Hur fungerar det

Källans algoritm är mycket enkel:

• Från en speciell tank till pyrolysen tränar skålen ut (du kan helst syntetisk eller mineralolja, blandningen i extrema fall, fotogen).
• I denna tank bringas gruvan till förångning (uppvärmd av avgaser och en brännare).
• Oljedunst kommer in i förbränningskammaren, där den blandas med luft och antänds av en brännare. Vid förbränning frigörs en stor mängd energi, som kan värma (genom kammarens väggar) kylvätskan för uppvärmning av rummet.
• Avfallsförbränning (det finns få av dem, men det finns en) avlägsnas genom skorstenen, som har en ventil för gaser. På detta sätt kommer de uppvärmda gaserna in i pyrolyskammaren och värmer gruvan, och avlägsnas sedan utanför.

För att reglera intensiteten av brinnande olja i övre delen av skorstenen installera en grindventil.

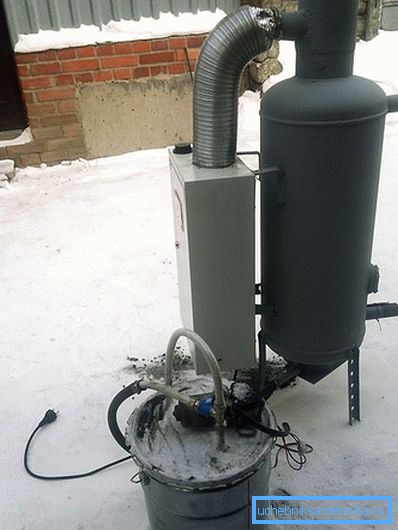

Verktyg och material

För att självständigt montera en vattenpanna med spillolja är det nödvändigt att ha monteringsritningar. Denna dokumentation hjälper till att undvika fel och göra en fungerande design. Men du bör börja med verktygen. För arbete behöver du:

• svetsmaskin (inverterare);
• "Bulgariska" och en uppsättning skärhjul för skärning av metall;
• elektrisk borrning;
• en uppsättning nycklar (justerbar, gas etc. efter behov);
• hammare och andra VVS-verktyg.

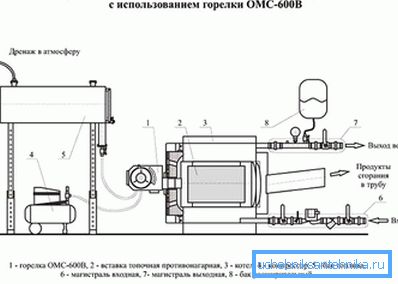

Nästa steg är valet av komponenter för montering av pannan. Baserat på ritningen består uppbyggnaden av en hemmagjord panna av följande element:

• expansionstank med membran;
• höljen för pannan och oljedammförbränningskammaren;
• centrifugalpump som kan fungera i tillståndet av nedsänkning i olja (matar olja in i pyrolyskammaren);
• en kompressor som under tryck levererar luft till den sekundära förbränningskammaren;
• cirkulationspump för kylvätskans tvångsrörelse;
• skorsten med grindventil och gasutlopp;
• brännare;
• beslag och rör för anslutning till värmesystemet.

Brännaren kan också tillverkas av dig själv.

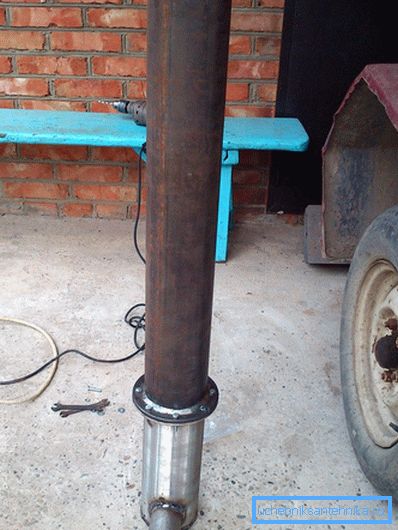

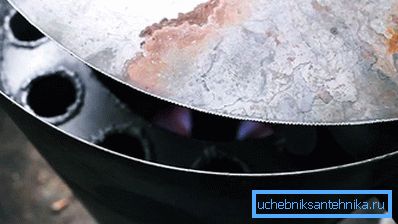

Pannaaggregat

Pannkroppens konstruktion består av två rör med olika diametrar. Klyftan mellan dem ska vara 3-4 cm (för fyllning med vatten). Ytterkåpan har två utgångar (matning / retur). Inuti det andra röret monteras oljedammförbränningskammaren. Vatten får inte i något fall komma in i avdelningen där oljan brinner. Oljekärlet placeras nära pannan. En pump är nedsänkt i den, som under tryck levererar bränsle till pyrolyskammaren.

För att stoppa oljeflödet i rörledningen är monterad ventil.

I den nedre delen av konstruktionen monteras en oljekontainer. Övre delen har öppningar för frigöring av gasångor i sekundärförbränningskammaren, och i botten finns en dörr för enkel rengöring av kammaren. Genom dörren kan du leda till stearinbrännarens elektriska kontakter. I tanken för flytande olja sker den primära tändningen, och den fungerar också som tändstift.

En passning för en luftkanal (som gör en luftoljeblandning) skärs i den sekundära förbränningskammaren.

I den övre delen av sekundärförbränningskammaren installeras en skorsten med en grindventil och ett gasutloppsrör som går ned till skålen med olja, värmer den med avgaser. På returvattenledningen installera cirkulationspumpen. På scenen monteras en expansionstank och säkerhetsautomatik.

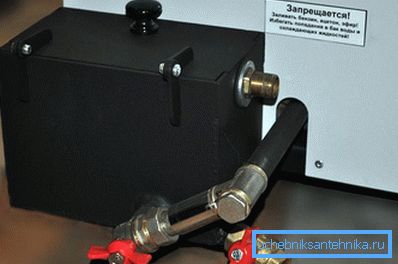

Börja jobba

Innan du börjar, kontrollera alla svetsar för täthet, fyll behållare med olja och vatten. Olja bör hällas till ett lager av 1 cm, det ska inte vara vatten och skräp. Oljan brinner snabbare om 100 ml petroleum är tillsatt till den. Pannan släckes med en wick doppad i en släckvätska, efter att bränslet har tänds sänks det till tankens botten. Sätt sedan på lufttillförseln. Efter att oljan kokar, avdunstar den och börjar upphettas.

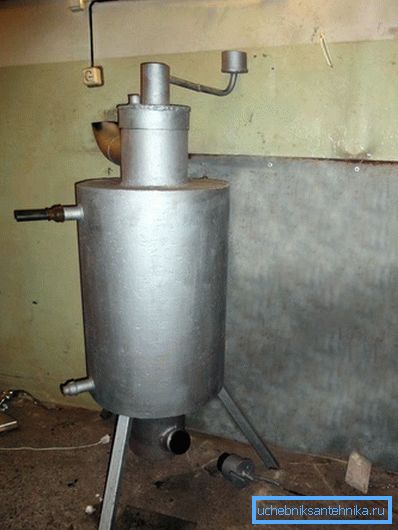

Styrkor och svagheter

Utrustningens positiva egenskaper är:

1. Universitet och billighet av bränsle (olika oljor är lämpliga för arbete).
2. Miljövänlighet - ett par oljor brinner nästan helt, utsläpp till atmosfären är försumbar.
3. Större värmeavledning. Vid tvångsventilation eller cirkulation ökar rummets uppvärmningsgrad flera gånger.
4. Enkelhet i design och låg kostnad för tillbehör för montering. Kostnaderna kommer att återbetalas under kedjans första år.

Nackdelar med utrustning:

1. När oljan värms upp över en öppen eld, bränns en stor mängd syre där pannan är installerad. För säkerheten måste du ta hand om att lufta detta rum.
2. Kommer att kräva kostnaden för inköp av filter, eftersom spillolja kan innehålla rester av chips och andra fasta partiklar som snabbt förorenar brännaren.
3. Olja måste försvara, och bara sedan passera genom filtren.
4. Efter att ha stoppat oljeleveransen går pannan ut efter en stund, förrän bränslet i den primära förbränningskammaren brinner ut, kommer driften inte att stanna.
5. Oljekedjor ska inte användas i lokaler på grund av obehaglig lukt och möjligheten till kolmonoxid i rummet.

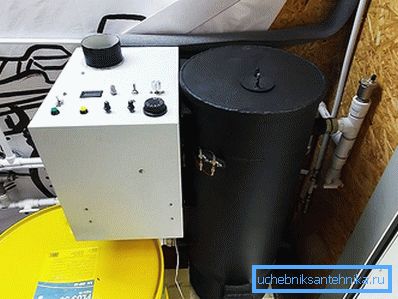

Om du behöver organisera uppvärmning av tvättstugor, garage, lager mm, då är en vattenpanna med begagnad olja ganska ekonomiskt och lönsamt. Du kan också värma upp bostaden genom att installera pannan i ett separat pannrum.

video

Videon visar vad spilloljekedjan är:

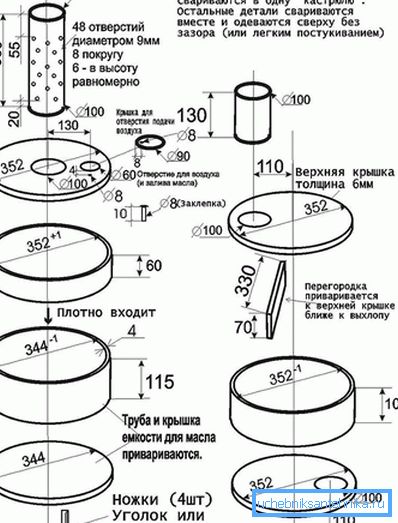

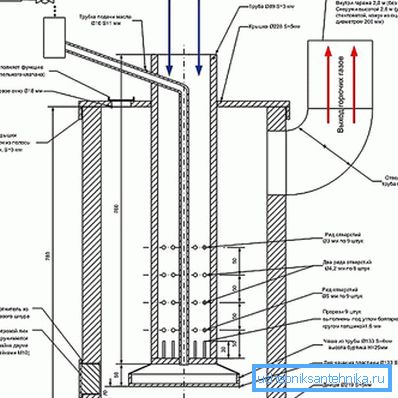

ritningar

Ritningarna visar hur man gör kedjor och ugnar för testning:
