Arbetstryck i värmesystemet: vi studerar arbetet med

Vilket är arbetstrycket i ett hyreshus värmesystem som anses vara normen? Vad kan vara sitt maximala värde? Vilka parametrar är bättre att ställa in för det autonoma systemet? Denna artikel handlar om tryck och dess effekt på driften av värmesystem.

Hur saker är ordnade

Innan vi upptäcker vilket tryck i värmesystemet anses vara vanligt, låt oss bekanta oss med utformningen av dessa system.

Autonoma system

Denna kategori omfattar kretsar med naturlig cirkulation (gravitation) och värmepumpar utrustade med cirkulationspumpar.

I det första fallet sätts kylvätskan i rörelse genom en förändring i densitet under uppvärmning: varmare massor tvingas ut ur pannan till den övre delen av kretsen med kallare och som ger dem överflödiga värme. Huvudet som skapats av expansionen är extremt liten och mäts vanligtvis i tiotals meter. Därmed har cirkulationen inte hög hastighet.

I det andra fallet orsakar kylmediet att lågpumpen rör sig. Det skapar ett tryck på en till sex till åtta meter, som dramatiskt accelererar rörelsen av vatten eller vatten-glykolblandning i kretsen.

Referens: tryckmätaren motsvarar ett tryck på 0,1 kgf / cm2 (1/10 av atmosfären).

Autonoma värmesystem delas upp med ytterligare en funktion: de kan vara öppna och stängda.

• En öppen krets kommunicerar med atmosfärisk luft genom en öppen expansionstank.. Följaktligen motsvarar vattentrycket i värmesystemet höjden av vattenkolonnen ovanför mätpunkten. Om vattennivån i expansionsbehållaren är 3 meter över fyllnadsnivån kommer trycket i fyllningen att vara 0,3 atmosfärer.

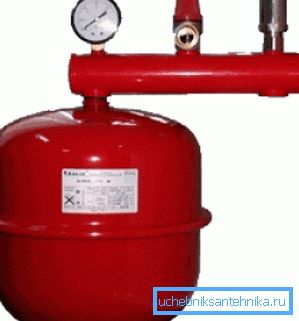

• Den slutna kretsen med atmosfären rapporteras inte, vilket medför ett antal problem med kompensationen för kylmedels expansion under uppvärmning. För att lösa dem används en expansionstank av membrantyp - en tank, en del av vilken volym som upptas av luft som är skild från vatten med en elastisk gummimembran. Dessutom är systemet utrustat med en säkerhetsventil: den återställer överskott av kylvätska när tanken är full.

För ett slutet värmesystem är två tryckrelaterade parametrar utmärkta.

1. Laddningstrycket på expansionstankens uppvärmning. Vid rumstemperatur, vatten eller frostskydd sätts den lika med det hydrostatiska trycket i kretsen.

Obs! Det hydrostatiska trycket i ett privathus uppvärmningssystem motsvarar återigen vattenhöjdens höjd och är lika med 10% av dess höjd i meter.

1. Säkerhetsventilens avlastningstryck. Den är vanligen inställd på 2,5 kgf / cm2.

Det aktuella statiska trycket i värmesystemet under dess drift bestäms av både mängden vatten i det och dess temperatur. Vid uppvärmning börjar mätaren av uppenbara skäl visa stora värden.

CO

Hur fungerar det centrala värmesystemet?

Den uppvärmda värmeanläggningen eller pannvattnet går in i huset genom värmekabeln. På den bakre tråden kommer den tillbaka och ger bort lite värme. Vattnet i kretsen drivs av differenstrycket mellan trådarna.

Vattnets temperatur i tilluftsröret beror på den aktuella gatan och är förknippad med det, det sk Temperaturschemat. Här är ett exempel på ett sådant schema.

Returledningens temperatur är också strikt reglerad och vid maximal flödeshastighet ska vara +70 C. En låg returtemperatur betyder att huset får mindre värme. överskattade - den energin bär överflödiga utgifter.

Men som det är lätt att se är temperaturskillnaden mellan flödet och returflödet för stort för normal uppvärmning. I detta läge kommer radiatorerna på tillförselhöjningarna att överhettas, och på baksidan - kommer de knappast att ge lägenheterna värme.

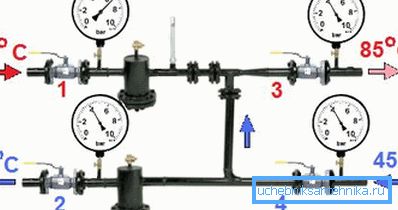

Problemet löses av den så kallade hissens eller termiska enhetens ursprungliga design. Dess huvudenhet, hissen, är en tee med ett munstycke in i det. Högre tryck och varmare matarvatten strömmar genom munstycket och drar lite av det kallare vattnet från retur genom sugning till den upprepade cirkulationscykeln.

På grund av denna subtilitet sätts en stor massa vatten med en stabilare temperatur runt kretsen. Låt oss ge en ytterligare temperaturdiagram för samma räckvidd av gatetemperaturer, men för blandningen som flyter direkt till batterierna.

Förutom värme, ger hissen huset huset med varmt vatten.

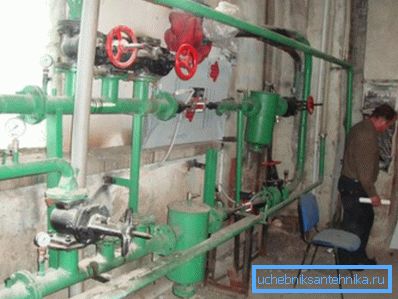

I de gamla husen fanns det bara två kopplingar till vattenförsörjningen:

1. På flöde (mellan inloppsventilen och hissen).
2. På returledningen (mellan inloppsventilen och suget).

Varmvattenberedning beror på aktuell tillförselstemperatur. Vid 90 ° C och under avlägsnas varmt vatten från tillförselrörledningen vid högre temperaturer - från retur.

Den största nackdelen med ett sådant system är att i frånvaro av vattenutvinning cirkulerar vattnet inte och innan det upphettas är det nödvändigt att tömma flera tiotals liter genom mixern.

Dessutom kan handduksvärmare i gamla hus endast värmas upp när det finns en vattenseparation i lägenheten. De öppnar sina eyeliner.

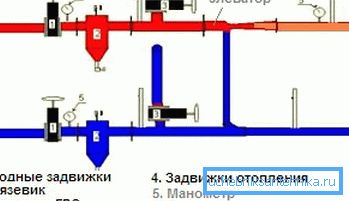

Från omkring 1970-talet till 80-talet av det förra seklet fick hissnoderna cirkulationskranar: på tillförseln och på returlinjen uppträdde två varmvattenventiler. Modeller av cirkulation från foder till matning och från återgång till retur är försedda med kvarhållande skivor på flänsarna mellan bindningarna. Brickans diameter är ungefär en millimeter större än hissens munstycke.

Vad mätaren visar

Så vad är trycket i värmesystemet i en flervåningsbyggnad anses vara normen?

Och vad händer samtidigt i värmehuvudet?

• På sommaren, utanför värmesäsongen, motsvarar det statiska trycket i värmesystemet vattnets kolonnhöjd. För tio våningar byggnaden är den ungefär lika med 3 kgf / cm2, för fem våningar byggnaden - 1,5 kgf / cm2.
• Med öppna husventiler och hissens normala drift, är trycket i värmesystemen nästan lika med returledningen och är normalt lika med 3-4 kgf / cm2.

Tillåt, men i själva verket är alltför stort tryck i uppvärmningsrören nödvändigt för cirkulation i dem. Hur så är konturen justerad på returlinjen, men cirkulerar fortfarande?

Det är väldigt enkelt: efter hissen visar manometern endast 2 meter (0,2 atmosfärer) mer än på returledningen. Ja - ja, en droppe på bara 2 meter driver hela kylvätskan i ett stort hus med hundratals radiatorer.

Och vad sägs om att hålla kvar brickor? Vilken skillnad skapas på dem?

Ännu mindre - från en halv meter till en meter. Och det är tillräckligt: ​​på grund av den mer komplexa konfigurationen är tryckförlusten i värmesystemet mycket större än i DHW-stigarna.

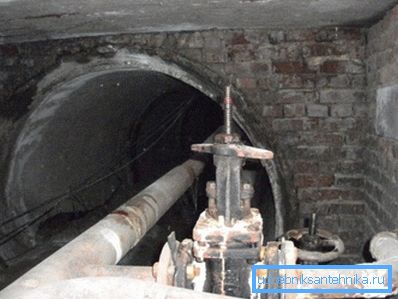

När det gäller motorvägen, då för det under uppvärmningssäsongen, anses cirka 8 atmosfärer vid matningen och 3 vid returlinjen normen. Hydraulikmotståndet hos rören och ansluten till motorvägen närmare husets kraftvärme släcker skillnaden, och kylmediet kan nå avlägsna områden med parametrar 6 / 3,5 och till och med 5/4 kgf / cm2.

Slutligen, huvudfrågan: varför trycket i värmesystemet? När allt kommer omkring, när systemet är fullt, kommer kylvätskan att cirkulera i vilket fall det inte kommer?

Inte så

Utan övertryck kan vattenkolonnen inte stiga över de 10 meter. I en lägenhet byggnad över 3 våningar, kommer uppvärmning helt enkelt inte att fungera.

Dessutom finns det ett par subtiliteter.

• Förr eller senare måste kretsen släppas och fyllas. Utan övertryck är detta problematiskt.
• Vi får inte glömma varmt vatten. Den drivs av samma värmeström. Utan tryck kommer varmt vatten inte att komma till mixern.

Varmvattenförsörjning

Vilket tryck borde vara i värmesystemet - vi verkar ha räknat ut.

Och vad kommer tryckmätaren att visa i VVS-systemet?

• När kallt vatten värms upp med en panna eller en värmare, kommer trycket i hetvattnet att vara exakt lika med trycket i kallvattenledningen minus förlusterna för att övervinna rörets hydrauliska motstånd.
• När strömmen från returledningen till hissen framför mixern kommer att vara lika med 3-4 atmosfärer som på returröret.
• Men när man ansluter varmvatten från tillförseltrycket i mixerns slangar kan man nå en imponerande 6-7 kgf / cm2.

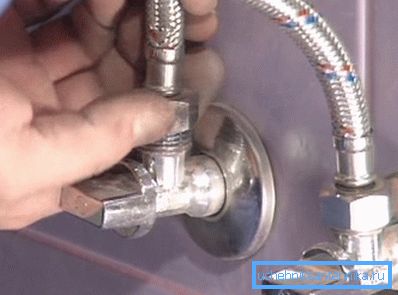

Praktisk följd: När man installerar en kökshandtag med egna händer är det bättre att inte vara lat och installera ett par ventiler framför slangarna. Deras pris börjar från en och en halv hundra rubel stycke. Denna enkla instruktion ger dig möjlighet att snabbt stänga av vattnet vid en slangbyte och inte drabbas av den fullständiga frånvaron i hela lägenheten under reparationen.

slutsats

Vi hoppas att vårt material kommer att vara användbart för läsaren. Ytterligare information om hur värmesystemet fungerar och vilken roll trycket faller spelar i sitt arbete finns i bifogad video. Lycka till!
