Anslutningsdiagram över värmeväxlare i ett privat hus: typer

När du bygger eller reparerar, har du olika sätt att ansluta värmeväxlare i ett privat hus, men det finns ändå bara två alternativ för kretskonstruktion, även om det finns många nyanser här. Dessa alternativ är indelade i arrangemanget av antingen ett rör eller två-rörsystem, även om det åstadkommer överföring av en kontur till ett uppvärmt golvsystem, kollektorvärme och liknande.

Men för att förstå detta borde du stanna hos oss och följa med att läsa vidare, där vi bland annat visar videon i den här artikeln.

Typer av konturer

Kortfattat om kedjor

Obs. För någon typ av värmekälla behövs och i så fall kan det vara en eller annan panna. Valet av denna enhet beror först och främst på tillgången på energi i ditt hem - el, gas, diesel eller fast bränsle.

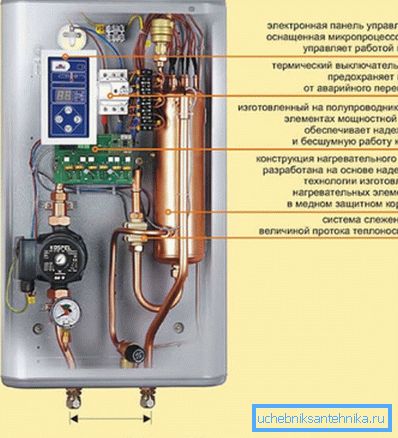

• Elektriska pannor är indelade i två typer - värmeelement och elektrod, och detta beror på metoden att värma kylvätskan i dem, det vill säga att vattnet i dem kan värmas antingen med hjälp av värmeelement eller med hjälp av elektroder. För närvarande är vi inte intresserade av enheternas fullständiga egenskaper, men samtidigt kan det sägas att priset på elektroden är mycket lägre men det finns ingen möjlighet att ansluta varmt vatten. Totalt är elpannor ganska ekonomiska och kan fungera på ett nätverk av? 220V eller? 380V, beroende på storleken på det uppvärmda rummet (krävs strömförbrukning).

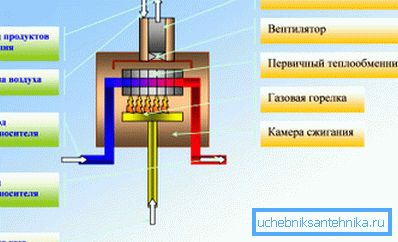

• De vanligaste är gaspannor., men de är också av två typer - konvektion (traditionell) och kondens (låg temperatur) - deras val beror på värmekretsen installerad i huset. Kondenskedjor är mycket dyra men mycket ekonomiska - deras effektivitet överstiger ibland 120%, men deras användning är mest lämplig för lågtemperaturkretsar, det vill säga golvvärmesystem. I fall med radiator eller blandad (radiatorer - uppvärmd golv), används i regel traditionella enheter.
• Mindre vanliga dieselpannor - De är en-, två- och trestegs, och de används oftast på olika gårdar, med begränsad tillgång till kraftkällor som el, gas och fast bränsle. Men fasta bränslepannor är ganska populära, speciellt eftersom många gasgenereringsmodeller på senare tid har kastats på marknaden och arbetar med pyrolysprincipen.

Obs. Det finns också universalkedjor som samtidigt kombinerar flera typer av bränsle. Till exempel gas - el, gas - diesel, sol - gas - fast bränsle och andra kombinationer.

Värmekretssystem

Vissa rörmokare använder en radiatoranslutning i ett privathus. Leningradka är ett enrörsystem, vanligtvis utformat för tre eller fyra, med styrkan på fem radiatorer (beroende mycket på deras storlek).

Kärnan här är följande: kylvätskan, som verkar på ett bredare rör, faller i små grenar som matar upp värmningsradiatorn - detta syns tydligt i den övre schematiska bilden.

Huvudproblemet med en sådan krets är att när vatten kommer in i batteriet, förlorar det en del av temperaturen och går tillbaka in i tillförselröret och ju längre det blir desto kallare blir det.

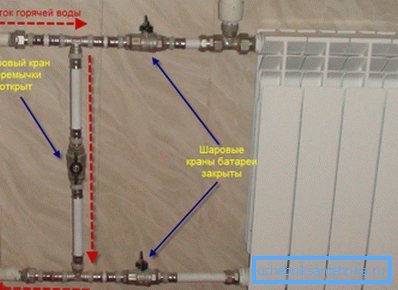

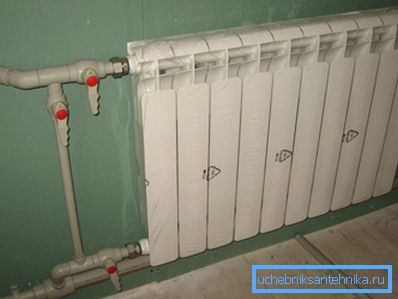

För att kylningen inte ska vara så signifikant införs en bypass framför radiatorn - i det övre fotot är det tillverkat med stoppventiler och en sådan anordning är en plåga av flera våningar för rörmokare.

Faktum är att hyresgästerna, för att höja temperaturen i sin lägenhet, blockerar bypassen och vattnet cirkulerar genom sin radiator med hjälp av den termiska resursen till det maximala och de hyresgäster som bor längre får det redan kylda kylmediet. Det händer att kranen på omloppsröret för ettrörsuppvärmningssystemet är installerat på första, andra och tredje våningen, då invånarna i fjärde och särskilt femte våningen har nästan kalla batterier.

Vi fortsätter att överväga hur man ansluter en värmeväxlare till ett privat hus och fortsätter till tvåröret, som nödvändigtvis används i rum med ett stort område - du själv bara försäkrade om att besparingarna har ett antal nackdelar trots besparingarna.

Den största fördelen med systemet består av två rör - tillförsel och retur ("retur") är att kylvätskan, som passerar ett stort antal radiatorer på alla våningar, inte återvänder till matningsröret, men släpps ut i "retur".

I bruksanvisningen kan du samtidigt ansluta radiatorer med ett varmt golv till tvårörets kontur, som visas i den övre bilden - allt är också enkelt här om du följer noggrant.

Kylvätskan, som rör sig genom tillförselröret, går in i radiatorerna och golvvärmesystemet, men det går bara igenom 3-vägsventilen, som anges i den övre kretsen som en pump- och blandningsenhet (om nödvändigt kan en cirkulationspump också sättas in) .

När golvet värms till önskad temperatur aktiveras ventilen och varmt vatten släpps ut i returledningen, och när det kyls ner öppnas ventilen.

slutsats

Som du kan se är alternativen för att ansluta värmevärmare i ett privat hus med egna händer inte så svårt - de behöver bara förstå. Men om du vill spara och installera ett rörsystem, beräknar du först den värmekraft som krävs för huset - kom ihåg att ett rör utan förlust kan värma högst fyra bimetalliska radiatorer för 10 sektioner.
