Anslutningsdiagram för värmningsradiatorer - överväg de

En av de viktigaste aspekterna i uppvärmningsprocessen är installationen, som direkt påverkar utrustningen. Men många ägare av lägenheter och hus på landet utför inte alltid denna process, vilket leder till konstant reparation. I den här artikeln kommer vi bara att överväga den korrekta anslutningen av radiatorn till värmesystemen.

Instrumentanslutningsalternativ

Kanske är det värt att börja med sätten att lägga upp värmepaneler, varför värmningsradiatorkopplingssystemet beror direkt.

Det finns två sätt att lägga ledningar för uppvärmning:

• monotube - varvid kylmediet matas genom ett rör till värmningsradiatorerna, fixeras successivt en efter en och återvänder till uppvärmningskällan, efter att ha tvättat dem. Som vanligt arbetar redan betydligt kylt kylmedel vid 20-30% av längden på rutten.

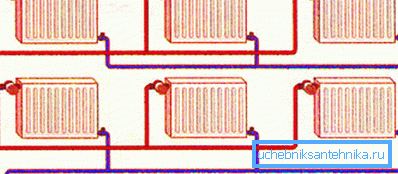

• Tvillingrör - bestående av två oberoende rör: tillförsel och retur, och i detta fall innefattar kylmediet en parallell anslutning av värmeelement.

Moderna batteridimensioner är oftast utrustade med fyra möjliga rörledningsinstallationspunkter (två övre och två lägre). Därför är det möjligt att ansluta radiatorer till olika system på flera sätt.

Enkelriktad anslutning

Det vanligaste sättet att installera ett värmesystem kan kallas ett ensidigt alternativ när det gäller lägenhetsbyggnader.

Detta system för anslutning av en värmningsradio tillhandahåller anslutning av rörledningar på ena sidan av anordningen:

• Tillförselröret är vanligtvis anslutet till munstycket på toppen.
• Omvänden är fixerad i nedre positionen.

Var uppmärksam! Med ensidig anslutning av radiatorn med byte av platserna för matnings- och returkretsarna är förlusten av värmeöverföring av systemet till 7% möjlig.

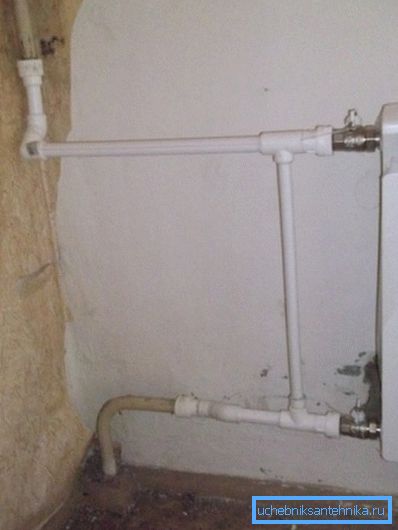

Den ensidiga layouten på batteripipeln innefattar nödvändigtvis en bygel som förbinder "flödet" och "returflödet" framför enheten. Att demontera den här bygeln med egna händer är extremt oönskad, eftersom det kan störa driften av hela centralvärmesystemet.

Värmeöverföringskoefficienten kan också minska den orättvisa ökningen av delar av enheten, mer än 12-15 bitar på grund av försvagningen av fjärrutrymmet.

Diagonal anslutning

För produkter med antal sektioner som överstiger 15 stycken, är det diagonala kopplingssystemet för stålradiatorer det mest optimala.

Enligt detta schema:

• Tillförselrörledningen är monterad på enheten på toppen, å ena sidan.
• Vidarekoppling vid den lägsta punkten å andra sidan.

Kylmediet, som fördelas uppifrån och nedåt, garanterar enhetlig uppvärmning av alla delar av radiatorn. Brott mot principen om leverans och returanslutning kan medföra en minskning av värmekraften från värmeprodukter med 40-50%.

OBS! För maximal effekt används diagonal anslutning i dubbelrörsuppvärmningssystem.

Bottenanslutning

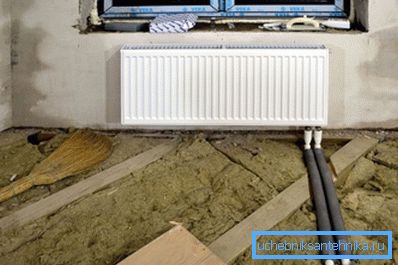

Ett acceptabelt system för anslutning av radiatorer i ett privathus är det nedre arrangemanget av rör. Processen består i att ansluta rörledningar från olika sidor av enheten vid sina lägsta punkter. Möjlig förlust av batteriet i ett sådant anslutningssystem 12-14% kan justeras genom att man installerar luftventiler genom vilken luft avlägsnas från systemet.

Det kommer också att bidra till att effektivisera värmen med lägre radiatorer - installationen av en cirkulationspumpuppvärmning.

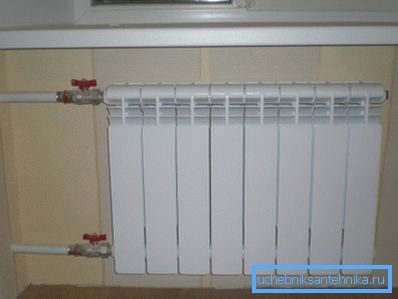

Tips! Det rekommenderas att installera avstängningsventiler på de platser där enheterna är anslutna till rörledningar. Detta gör det möjligt att utföra reparationsarbete eller demontera och byta ut det misslyckade batteriet utan att stänga av hela värmesystemet.

Nyanserna att installera och ansluta radiatorer

Oavsett vad fixeringsschemat valdes till rör med batterier finns det ett antal regler för installation av enheter, genom att följa till vilket du kan skapa ett effektivt uppvärmningssystem.

Installationsanvisningarna för radiatorer rekommenderar följande:

• Batterier ska installeras direkt under fönsteröppningar, eller i närheten av dörröppningar (i privata hem) - eftersom dessa delar är de viktigaste källorna till värmeförlust.
• Vid montering av batteriet är det nödvändigt att hålla sig till de normativa avstånden från enheten till motsvarande konstruktioner:

• I en höjd av ca 100-120 mm från golvet.
• Avståndet från väggen är 20-50 mm.
• Nedanför fönsterbrädan 100 mm.

Vi rekommenderar dig att lyssna på rekommendationer från experter, eftersom kostnaden för övervakning vid installation och anslutning - vilket minskar effektiviteten och ökade kostnader för uppvärmning av ditt hem.

slutsats

Vi hoppas att ovanstående information hjälper dig att förstå och installera värmesystemenheterna korrekt och utan problem. När allt är gjort, kan du inte spendera pengar i många år och inte tänka på de kommande reparationerna, kostnader och tid, vilket är bättre att spendera på din familj och vila.

I den presenterade videon i den här artikeln hittar du ytterligare information om detta ämne.
